Instrukcja obsługi klimatyzatora podłogowo-sufitowego GREE 30,000Btu-36,000Btu
Kompletny przewodnik instalacji i obsługi klimatyzatora GREE typu podłogowo-sufitowego. Zawiera procedury montażu, podłączenia elektrycznego, instalacji rur chłodniczych, obsługi pilota oraz rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i obsługi klimatyzatorów typu podłogowo-sufitowego GREE o wydajności 30,000-36,000 Btu. Urządzenie wykorzystuje czynnik chłodniczy R32, który jest łatwopalny, dlatego wszelkie prace instalacyjne, serwisowe i naprawcze muszą być wykonywane wyłącznie przez wykwalifikowany personel zgodnie z lokalnymi przepisami i normami bezpieczeństwa.
Bezpieczeństwo
- Urządzenie musi być zainstalowane w pomieszczeniu o odpowiedniej powierzchni (zgodnie z tabelą w instrukcji).
- Zabrania się używania otwartego ognia w pobliżu urządzenia.
- W przypadku wycieku czynnika chłodniczego należy natychmiast przewietrzyć pomieszczenie i usunąć źródła zapłonu.
- Instalacja elektryczna musi posiadać odpowiednie zabezpieczenia (wyłącznik nadprądowy) i być poprawnie uziemiona.
Opis urządzenia i elementy zestawu
Klimatyzator składa się z jednostki wewnętrznej i zewnętrznej. Zestaw zawiera m.in. sterownik przewodowy (opcjonalnie), sterownik bezprzewodowy, izolację rur, śruby montażowe oraz szablon instalacyjny.
Instalacja
Montaż powinien być przeprowadzony przez profesjonalistów. Kluczowe kroki obejmują:
- Wybór miejsca montażu o odpowiedniej wytrzymałości konstrukcyjnej.
- Instalację jednostki wewnętrznej przy użyciu szablonu i śrub kotwiących.
- Prowadzenie rur chłodniczych z zachowaniem odpowiednich promieni gięcia (min. 150 mm) i zabezpieczeniem przed załamaniem.
- Wykonanie próżni w układzie chłodniczym przed uruchomieniem.
- Podłączenie elektryczne zgodnie ze schematem (zasilanie jednostki zewnętrznej i połączenie komunikacyjne).
Obsługa
Sterowanie odbywa się za pomocą pilota zdalnego sterowania. Dostępne tryby pracy to: Auto, Chłodzenie, Osuszanie, Wentylator, Ogrzewanie. Pilot umożliwia również ustawienie funkcji takich jak: X-FAN (osuszanie parownika), I FEEL (pomiar temperatury przy pilocie), tryb nocny oraz programowanie czasowe.
Czyszczenie i konserwacja
Regularnie czyść filtry powietrza. Nie używaj wody do mycia jednostki wewnętrznej, aby uniknąć porażenia prądem. Wszelkie prace serwisowe wymagają odłączenia zasilania.
Rozwiązywanie problemów
W przypadku nieprawidłowego działania, sprawdź kody błędów wyświetlane na jednostce lub sterowniku (np. E1 - wysokie ciśnienie sprężarki, E6 - błąd komunikacji, EA - wyciek czynnika). Jeśli problem nie ustępuje, skontaktuj się z autoryzowanym serwisem.
Dane kontaktowe
GREE ELECTRIC APPLIANCES, INC. OF ZHUHAI, West Jinji Rd, Qianshan, Zhuhai, Guangdong, China, 519070. E-mail: [email protected], Web: www.gree.com
Oficjalne zasoby z instrukcji
Informacje o producencie
GREE Electric Appliances, Inc.
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź zasilanie, czy wyłącznik nie został wyzwolony oraz czy klawisze nie są zablokowane.
Słaba wydajność chłodzenia/grzania
Wyczyść brudny filtr, sprawdź czy drzwi/okna są zamknięte, upewnij się, że wloty/wyloty powietrza nie są zablokowane.
Wyciek czynnika chłodniczego
Natychmiast przewietrz pomieszczenie, upewnij się, że nie ma źródeł ognia i wezwij serwis.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że urządzenie jest poprawnie uziemione.
- Sprawdź, czy wloty i wyloty powietrza nie są zablokowane.
- Upewnij się, że wszystkie połączenia rur są szczelne.
- Sprawdź, czy w pomieszczeniu nie ma źródeł zapłonu (dla czynnika R32).
Ilustracje i schematy

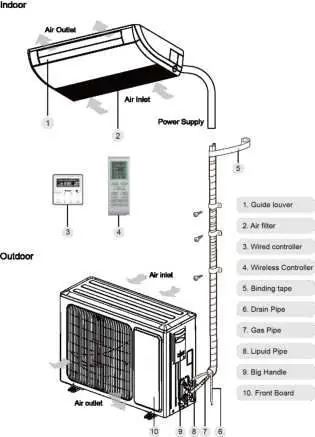

- Fig. 1: Schemat głównych części klimatyzatora (jednostka wewnętrzna i zewnętrzna).
- Fig. 15/16: Prawidłowe prowadzenie rur i odpływu skroplin w zależności od wysokości montażu jednostek.
- Fig. 17: Schemat podłączenia pompy próżniowej i manometrów do układu chłodniczego.
- Fig. 26: Instrukcja przygotowania końcówek przewodów elektrycznych (solid core vs strand).
Zgodność modelu
- Urządzenie przeznaczone do pracy z czynnikiem R32.
- Wymagane zasilanie 208/230V~ 60Hz.
- Instalacja musi być zgodna z normami NEC i CEC.
