Instrukcja obsługi głowicy napędowej Greenworks 10A 21142
Szybki przewodnik po instrukcji obsługi głowicy napędowej Greenworks 10A 21142. Dowiedz się, jak bezpiecznie montować przystawki, podłączać zasilanie i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Głowica napędowa Greenworks 10A (model 21142) to wszechstronne narzędzie elektryczne zaprojektowane do współpracy z różnymi przystawkami ogrodowymi. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z wymogiem stosowania okularów ochronnych zgodnych z normą ANSI Z87.1 oraz używania odpowiednich przedłużaczy zewnętrznych.
Opis urządzenia
Urządzenie składa się z silnika elektrycznego, uchwytu przedniego, spustu włącznika z przyciskiem blokady oraz złącza (coupler) do montażu przystawek. Posiada uchwyt na przewód zasilający, który zapobiega przypadkowemu rozłączeniu.
Montaż
Montaż uchwytu przedniego
- Umieść uchwyt przedni na wale głowicy napędowej pod odpowiednim kątem.
- Przełóż śrubę przez otwory w uchwycie.
- Nałóż podkładkę na śrubę.
- Nakręć nakrętkę motylkową i mocno dokręć.
Montaż przystawek
- Odłącz zasilanie głowicy.
- Poluzuj pokrętło na złączu (coupler) i zdejmij zaślepkę z przystawki.
- Wciśnij przycisk na wale przystawki, dopasuj go do otworu prowadzącego w złączu głowicy i wsuń wały do siebie.
- Obracaj wał przystawki, aż przycisk zablokuje się w otworze pozycjonującym.
- Mocno dokręć pokrętło.
Obsługa
Podłączanie zasilania
Aby zapobiec rozłączeniu przewodu podczas pracy:
- Zrób pętlę z końca przedłużacza.
- Przełóż pętlę przez otwór w dolnej części tylnego uchwytu i zahacz o uchwyt przewodu.
- Zaciśnij pętlę, usuwając luz.
- Podłącz wtyczkę do przedłużacza.
Uruchamianie i zatrzymywanie
- Aby uruchomić: Wciśnij przycisk blokady (lock-out button), a następnie naciśnij spust włącznika.
- Aby zatrzymać: Zwolnij spust włącznika.
Konserwacja i przechowywanie
- Po każdym użyciu oczyść otwory wentylacyjne z zanieczyszczeń, aby uniknąć przegrzania silnika.
- Do czyszczenia plastikowych części używaj wilgotnej szmatki z łagodnym detergentem; unikaj rozpuszczalników.
- Przechowuj urządzenie w suchym, zamkniętym miejscu, niedostępnym dla dzieci.
- Użyj otworu do zawieszania lub zaślepki do przechowywania, aby bezpiecznie powiesić przystawkę.
Rozwiązywanie problemów
Jeśli silnik nie uruchamia się po naciśnięciu spustu:
- Sprawdź, czy przewód zasilający jest prawidłowo podłączony.
- Sprawdź, czy nie zadziałał wyłącznik automatyczny w instalacji domowej.
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się po naciśnięciu spustu
Sprawdź, czy przewód zasilający jest dobrze podłączony oraz czy nie zadziałał wyłącznik automatyczny w instalacji elektrycznej.
Przed użyciem
- Załóż okulary ochronne z osłonami bocznymi (zgodne z ANSI Z87.1).
- Sprawdź stan przedłużacza (czy nie jest uszkodzony).
- Upewnij się, że osłona (deflektor) jest prawidłowo zamontowana.
- Sprawdź, czy uchwyt przedni jest mocno dokręcony.
- Upewnij się, że przystawka jest prawidłowo zablokowana w złączu głowicy.
Ilustracje i schematy

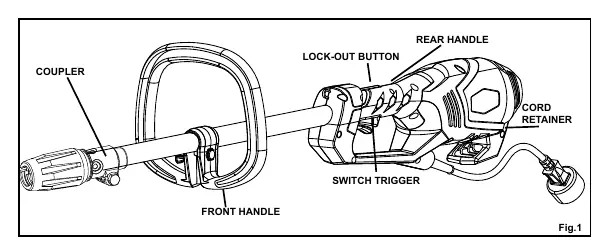

- Fig. 1: Główne elementy głowicy (uchwyt, spust, blokada, złącze).
- Fig. 2: Montaż przystawki do głowicy (przycisk blokujący, pokrętło).
- Fig. 3: Montaż uchwytu przedniego (śruba, podkładka, nakrętka).

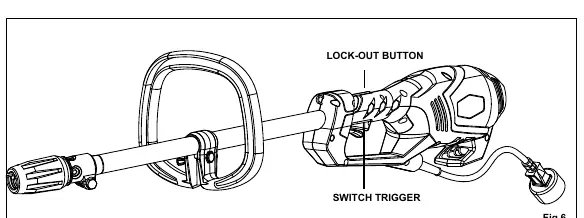

- Fig. 6: Uruchamianie urządzenia (przycisk blokady i spust).
- Fig. 9: Przechowywanie przystawki (otwór do zawieszania).
Zgodność modelu
- Głowica jest kompatybilna z przystawkami Greenworks: 29402 (podkaszarka), 29017 (nożyce do żywopłotu), 29027 (piła na wysięgniku), 29047 (glebogryzarka), 29057 (wycinarka), 29067 (dmuchawa).
- Kompatybilna również z przystawkami Ryobi Expand-it (modele RY15518, RY15520, RY15523, RY15525, RY15550, RY15519).
