Najważniejsze informacje

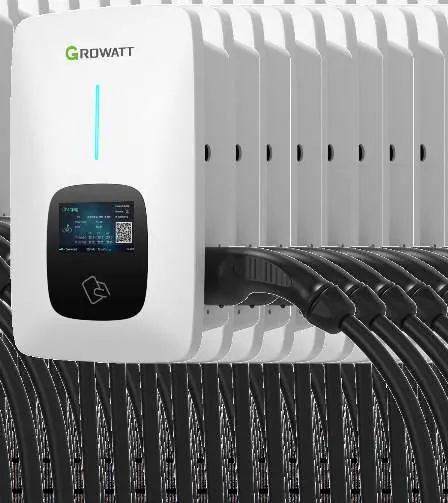

Dokument zawiera specyfikację techniczną serii ładowarek Growatt THOR US (Single Phase). Urządzenia są przeznaczone do ładowania pojazdów elektrycznych z wykorzystaniem energii słonecznej (integracja z systemami PV) oraz sieciowej.
Specyfikacja techniczna
- THOR 07AS-P US: Moc wyjściowa 7kW, prąd 32A.
- THOR 09AS-P US: Moc wyjściowa 9.6kW, prąd 40A.
- THOR 12AS-P US: Moc wyjściowa 12kW, prąd 50A.
- Napięcie wejściowe/wyjściowe: 240V, 50/60Hz.
- Złącze: Type 1.
- Długość kabla: 7m.
Zabezpieczenia
Urządzenie wyposażone jest w szereg zabezpieczeń zapewniających bezpieczną pracę:
- Ochrona przed przepięciem i podnapięciem.
- Ochrona przed przeciążeniem i zwarciem.
- Ochrona przed upływem prądu (DC residual current protection).
- Ochrona przed przegrzaniem i wyładowaniami atmosferycznymi.
Funkcje i środowisko pracy
Ładowarka posiada stopień ochrony IP65, co pozwala na montaż wewnątrz i na zewnątrz budynków. Obsługuje tryby pracy: Fast, PV Linkage, Off-peak oraz Load balancing. Aktywacja ładowania możliwa jest przez aplikację, RFID lub Plug&Play.
Warunki pracy: Temperatura od -30°C do +50°C, wilgotność 5-95% (bez kondensacji), wysokość do 2000m n.p.m.
Informacje o producencie
Growatt New Energy
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy instalacja elektryczna obsługuje wymagane napięcie 240V.
- Upewnij się, że miejsce montażu spełnia wymogi IP65.
- Zweryfikuj kompatybilność pojazdu ze złączem Type 1.
Parametry w praktyce
- Moc wyjściowa
- Maksymalna moc ładowania zależna od modelu (7kW, 9.6kW lub 12kW).
