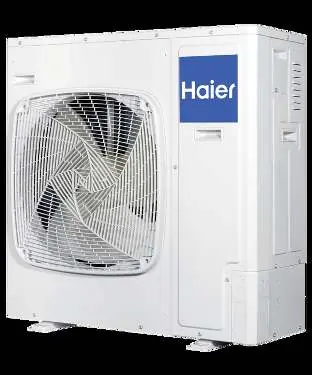

Instrukcja obsługi jednostki zewnętrznej Haier 1UH071N1ERG
Szybki przewodnik po parametrach technicznych i specyfikacji jednostki zewnętrznej Haier 1UH071N1ERG. Sprawdź wydajność, wymiary, zakres temperatur pracy oraz wymagania instalacyjne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Jednostka zewnętrzna Haier 1UH071N1ERG to urządzenie klimatyzacyjne o wydajności chłodzenia 7.1 kW i grzania 8.0 kW, zasilane jednofazowo (220-240V). str. 1
Najważniejsze czynności
- Sprawdź wymagania instalacyjne dla przewodów cieczowych (9.52mm) i ssawnych (15.88mm). str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wydajność chłodzenia | 7.1 kW | Moc chłodnicza urządzenia | str. 1 |
| Wydajność grzania | 8.0 kW | Moc grzewcza urządzenia | str. 1 |
| Zasilanie | 220-240V, 50Hz | Wymagane parametry zasilania elektrycznego | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Specyfikacja techniczna str. 1
- Kontakt i wsparcie str. 2
Spis treści
Najważniejsze informacje
Niniejszy dokument stanowi skróconą specyfikację techniczną jednostki zewnętrznej Haier 1UH071N1ERG. Urządzenie jest przeznaczone do systemów klimatyzacji kanałowej i charakteryzuje się wydajnością chłodzenia na poziomie 7.1 kW oraz grzania 8.0 kW. Przed przystąpieniem do instalacji należy upewnić się, że parametry zasilania oraz warunki otoczenia są zgodne z wymaganiami producenta.
Specyfikacja techniczna
- Wydajność chłodzenia: 7.1 kW
- Wydajność grzania: 8.0 kW
- Typ sprężarki: Twin rotary
- Inwerter DC: 180° sine wave
- Czynnik chłodniczy: R410a
- Współczynniki efektywności: COP 4, EER 3.5
Wymiary i waga
- Wysokość: 965 mm
- Szerokość: 950 mm
- Głębokość: 370 mm
- Waga netto: 80 kg
Warunki pracy
Urządzenie może pracować w następujących zakresach temperatur zewnętrznych:
- Tryb chłodzenia: od -15°C do +50°C
- Tryb grzania: od -20°C do +24°C
Instalacja
- Zasilanie: Jednofazowe, 220-240V, 50Hz
- Średnica przewodu cieczowego: 9.52 mm
- Średnica przewodu ssawnego: 15.88 mm
- Maksymalna liczba jednostek wewnętrznych: 1
Gwarancja
Produkt objęty jest 5-letnią gwarancją na części i robociznę. W przypadku pytań lub potrzeby serwisu należy kontaktować się z centrum obsługi klienta Fisher & Paykel.
Informacje o producencie
Haier
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie jest zgodne z wymaganiami (jednofazowe, 220-240V, 50Hz) oraz czy instalacja elektryczna jest poprawna.
Upewnij się, że temperatura zewnętrzna mieści się w zakresie -15°C do +50°C dla chłodzenia lub -20°C do +24°C dla grzania.
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 220-240V (50Hz).
- Upewnij się, że miejsce montażu zapewnia odpowiednią przestrzeń dla wymiarów 965x950x370 mm.
- Zweryfikuj, czy średnice przewodów instalacyjnych (9.52 mm i 15.88 mm) są zgodne z projektem.
- Upewnij się, że system obsługuje tylko jedną jednostkę wewnętrzną.
