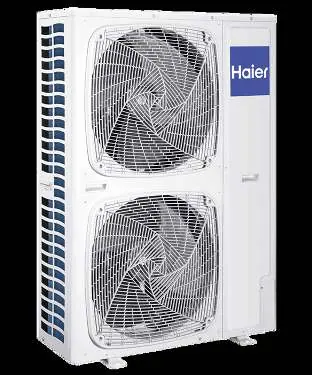

Instrukcja obsługi jednostki zewnętrznej Haier 1UH125P1ERG
Szybki przewodnik po specyfikacji technicznej i parametrach pracy jednostki zewnętrznej Haier 1UH125P1ERG. Sprawdź wymiary, wydajność, zakres temperatur oraz wymagania instalacyjne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Haier 1UH125P1ERG to jednostka zewnętrzna klimatyzacji o wydajności chłodzenia 12.5 kW i grzania 14.0 kW, zasilana jednofazowo (230V, 50Hz). str. 1
Najważniejsze czynności
- Kontakt z serwisem str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wydajność chłodzenia | 12.5 kW | Moc chłodnicza urządzenia | str. 1 |
| Wydajność grzania | 14.0 kW | Moc grzewcza urządzenia | str. 1 |
| Waga | 105 kg | Masa urządzenia | str. 1 |
| Zakres temp. chłodzenia | -15°C do +50°C | Dopuszczalna temperatura zewnętrzna dla trybu chłodzenia | str. 1 |
| Zakres temp. grzania | -20°C do +24°C | Dopuszczalna temperatura zewnętrzna dla trybu grzania | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Specyfikacja techniczna str. 1
- Kontakt i wsparcie str. 2
Spis treści
Najważniejsze informacje
Niniejszy dokument stanowi skróconą kartę techniczną (Quick Reference Guide) dla jednostki zewnętrznej klimatyzacji Haier 1UH125P1ERG. Zawiera on kluczowe parametry techniczne, wymiary oraz wymagania instalacyjne niezbędne do prawidłowego doboru i montażu urządzenia.
Specyfikacja techniczna
Urządzenie charakteryzuje się następującymi parametrami wydajnościowymi:
- Wydajność chłodzenia: 12.5 kW
- Wydajność grzania: 14.0 kW
- Współczynnik COP: 3.6
- Współczynnik EER: 3.5
- Typ sprężarki: Twin rotary
- Inwerter: DC 180° sine wave
- Czynnik chłodniczy: R410a
Wymagania instalacyjne
Podczas planowania instalacji należy uwzględnić następujące wytyczne:
- Maksymalna liczba jednostek wewnętrznych: 1
- Średnica linii cieczowej: 9.52 mm
- Średnica linii ssawnej: 15.88 mm
- Wymiary urządzenia: 1350 mm (wysokość) x 950 mm (szerokość) x 370 mm (głębokość)
- Waga netto: 105 kg
Warunki pracy
Urządzenie zostało zaprojektowane do pracy w następujących zakresach temperatur zewnętrznych:
- Tryb chłodzenia: od -15°C do +50°C
- Tryb grzania: od -20°C do +24°C
Zasilanie
Urządzenie wymaga zasilania jednofazowego o parametrach:
- Napięcie: 230V
- Częstotliwość: 50Hz
Wsparcie techniczne
W przypadku pytań lub potrzeby serwisu, wsparcie techniczne dostępne jest 24 godziny na dobę, 7 dni w tygodniu pod numerem telefonu 1300 729 948 lub poprzez stronę internetową www.haier.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Haier
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy zasilanie elektryczne spełnia wymogi (230V, 50Hz).
- Upewnij się, że miejsce montażu zapewnia odpowiednią przestrzeń dla urządzenia o wymiarach 1350x950x370 mm.
- Zweryfikuj, czy instalacja przewiduje podłączenie tylko jednej jednostki wewnętrznej.
- Upewnij się, że instalacja chłodnicza jest przygotowana pod średnice rur 9.52 mm (ciecz) oraz 15.88 mm (ssanie).
Zgodność modelu
- Urządzenie obsługuje maksymalnie 1 jednostkę wewnętrzną.
- Zastosowany czynnik chłodniczy to R410a.
