Instrukcja obsługi jednostki zewnętrznej Haier Smart Power 13.4 kW
Szybki przewodnik techniczny dla jednostki zewnętrznej Haier 1UH140P1ERK. Sprawdź parametry pracy, wymagania zasilania, wymiary oraz zakres temperatur dla chłodzenia i grzania.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Jednostka zewnętrzna Haier 1UH140P1ERK to urządzenie typu Smart Power o wydajności chłodniczej 13.4 kW i grzewczej 15.0 kW, zasilane prądem trójfazowym. str. 1
Najważniejsze czynności
- Kontakt z serwisem w razie wątpliwości co do specyfikacji str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wydajność chłodnicza | 13.4 kW | Moc chłodzenia | str. 1 |
| Wydajność grzewcza | 15.0 kW | Moc grzania | str. 1 |
| Zasilanie | 380-415V, 50/60Hz | Wymagane napięcie i częstotliwość | str. 1 |
| Waga | 108 kg | Waga netto urządzenia | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Specyfikacja techniczna str. 1
- Wsparcie i kontakt str. 2
Spis treści
Najważniejsze informacje

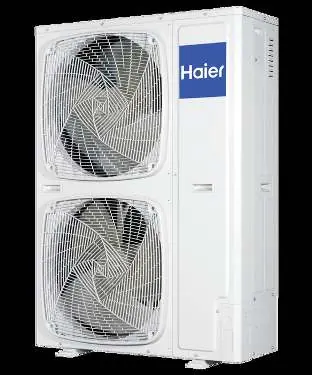

Niniejszy dokument stanowi skróconą specyfikację techniczną jednostki zewnętrznej Haier Smart Power 13.4 kW (model 1UH140P1ERK). Urządzenie jest przeznaczone do pracy w systemach klimatyzacji zasilanych prądem trójfazowym.
Specyfikacja techniczna
Urządzenie charakteryzuje się następującymi parametrami wydajnościowymi:
- Wydajność chłodnicza: 13.4 kW
- Wydajność grzewcza: 15.0 kW
- Współczynnik COP: 3.5
- Współczynnik EER: 3.3
- Typ sprężarki: Twin rotary
- Inwerter: DC 180° sine wave
Wymagania instalacyjne
Podczas instalacji należy uwzględnić następujące wymagania techniczne:
- Zasilanie: 380-415V, 50/60Hz, 3 fazy
- Przyłącza: Linia cieczowa 9.52 mm, linia ssawna 15.88 mm
- Maksymalna liczba jednostek wewnętrznych: 1
Warunki pracy
Urządzenie może pracować w następujących zakresach temperatur zewnętrznych:
- Tryb chłodzenia: od -15°C do +50°C
- Tryb grzania: od -20°C do +24°C
Wymiary i waga
Fizyczne parametry jednostki zewnętrznej:
- Wymiary (wys. x szer. x gł.): 1350 mm x 950 mm x 370 mm
- Waga netto: 108 kg
Gwarancja i wsparcie
Produkt objęty jest 5-letnią gwarancją na części i robociznę. W przypadku pytań lub potrzeby wsparcia technicznego, dostępna jest całodobowa obsługa klienta pod numerem telefonu 0800 372273 lub poprzez stronę internetową www.haier.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Haier
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy instalacja elektryczna zapewnia zasilanie trójfazowe 380-415V.
- Upewnij się, że miejsce montażu pozwala na zachowanie wymiarów urządzenia (1350x950x370 mm).
- Zweryfikuj, czy instalacja chłodnicza jest przygotowana pod średnice rur: 9.52 mm (ciecz) i 15.88 mm (ssanie).
- Upewnij się, że system jest zgodny z czynnikiem chłodniczym R410a.
Parametry w praktyce
- Wydajność chłodnicza (13.4 kW)
- Maksymalna moc chłodzenia urządzenia w standardowych warunkach.
- Wydajność grzewcza (15.0 kW)
- Maksymalna moc grzania urządzenia w standardowych warunkach.
- Zasilanie 3-fazowe
- Urządzenie wymaga podłączenia do sieci trójfazowej 380-415V.
