Instrukcja obsługi rozdzielacza HDMI Hama 2-Way
Szybki przewodnik po instrukcji obsługi rozdzielacza HDMI Hama 2-Way (model 121776). Dowiedz się, jak poprawnie podłączyć urządzenia, zasilić rozdzielacz przez USB oraz rozwiązać najczęstsze problemy z obrazem i dźwiękiem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Rozdzielacz HDMI Hama 2-Way (121776) pozwala na podłączenie jednego źródła sygnału HDMI do dwóch odbiorników jednocześnie. Zasilanie urządzenia odbywa się przez zintegrowany kabel USB. str. 4, 20
Najważniejsze czynności
- Podłącz wtyk HDMI do źródła sygnału, a odbiorniki do gniazd wyjściowych rozdzielacza. str. 4, 20
- Podłącz kabel USB do portu USB w telewizorze lub dekoderze w celu zasilania. str. 4, 20
Problemy i rozwiązania
Sprawdź połączenia kabli, ustawienie kanału w urządzeniu wyjściowym oraz czy urządzenia są włączone.
str. 5, 21Konserwacja i reset
- Czyścić wyłącznie lekko zwilżoną, niestrzępiącą się szmatką. Nie używać agresywnych środków czyszczących. str. 5, 21
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 5V | Zasilanie przez USB | str. 5, 21 |
Gdzie szukać w PDF
- Instrukcja obsługi str. 4, 20
- Rozwiązywanie problemów str. 5, 21
- Dane techniczne str. 5, 21
Spis treści
Najważniejsze informacje z instrukcji
Ten dokument zawiera instrukcję obsługi rozdzielacza HDMI Hama 2-Way (model 121776). Urządzenie umożliwia podłączenie jednego źródła sygnału HDMI (np. odtwarzacz Blu-ray, dekoder) do dwóch odbiorników jednocześnie (np. telewizorów lub projektorów).
Zawartość opakowania
- Rozgałęźnik HDMI ze zintegrowanym kablem USB
- Instrukcja obsługi

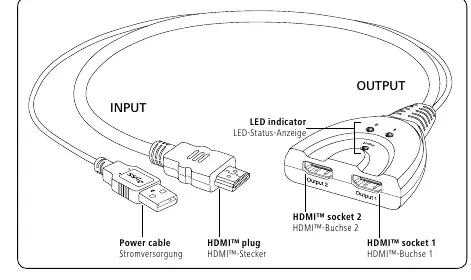

Instalacja i podłączenie
Urządzenie działa w trybie Plug and Play i nie wymaga instalacji dodatkowego oprogramowania.
- Podłącz wtyk HDMI rozdzielacza do urządzenia źródłowego (np. odtwarzacz Blu-ray, dekoder).
- Podłącz dwa urządzenia odtwarzające (np. telewizor, projektor) do gniazd HDMI rozdzielacza za pomocą kabli HDMI (kable nie są dołączone do zestawu).
- Podłącz kabel USB do wolnego portu USB w telewizorze lub dekoderze w celu zasilania. Alternatywnie można użyć zewnętrznego zasilacza USB.
- Włącz urządzenia źródłowe i odtwarzające.
Wskazówki dotyczące użytkowania
- W przypadku kabli o długości powyżej 10 m należy użyć wzmacniacza sygnału (repeater), aby zapewnić wysoką jakość obrazu.
- Produkt przeznaczony wyłącznie do użytku prywatnego w suchych pomieszczeniach.
- Nie zginać ani nie przygniatać kabla.
Czyszczenie i konserwacja
Czyścić wyłącznie lekko zwilżoną, niestrzępiącą się szmatką. Nie używać agresywnych środków czyszczących.
Dane techniczne
- Wejście: 1x HDMI
- Wyjście: 2x HDMI
- Zasilanie: 5V (przez USB)
- Obsługiwane rozdzielczości: 24/30Hz/2160P, 24/50/60Hz/1080p/1080i/720p/576p/576i/480p/480i
- Obsługiwane formaty audio: DTS-HD, Dolby-trueHD, LPCM7.1, DTS, Dolby-AC3, DSD HD(HBR)
Informacje o producencie
Hama GmbH & Co KG
Praktyczna pomoc
Typowe problemy
Sprawdź, czy wszystkie kable są poprawnie podłączone, czy wybrano właściwy kanał w urządzeniu wyjściowym oraz czy wszystkie urządzenia są włączone.
Sprawdź, czy wszystkie urządzenia są poprawnie podłączone i włączone.
Przed użyciem
- Upewnij się, że posiadasz kable HDMI do podłączenia odbiorników (brak w zestawie).
- Sprawdź dostępność portu USB w urządzeniu źródłowym lub przygotuj zewnętrzny zasilacz USB.
- Upewnij się, że środowisko jest suche i wolne od wilgoci.
- Sprawdź długość kabli HDMI – powyżej 10 m wymagany jest wzmacniacz sygnału.
