Instrukcja obsługi baterii umywalkowej Hansgrohe Axor Carlton
Szybki przewodnik po instalacji i obsłudze baterii umywalkowej Hansgrohe Axor Carlton. Dowiedz się, jak zamontować urządzenie, wyregulować przepływ wody i dbać o czystość baterii.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bateria Hansgrohe Axor Carlton jest wyposażona w system EcoSmart ograniczający przepływ wody. Montaż powinien być przeprowadzony zgodnie z lokalnymi normami, z użyciem rękawic ochronnych. str. 10, 31
Najważniejsze czynności
- Montaż baterii str. 31
- Czyszczenie osadów (QuickClean) str. 37
Pierwsze uruchomienie
- Przepłucz instalację przed montażem baterii. str. 10
Problemy i rozwiązania
Usuń ogranicznik przepływu EcoSmart znajdujący się za aeratorem.
str. 10Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Ciśnienie robocze | maks. 1 MPa | Maksymalne dopuszczalne ciśnienie | str. 10 |
Gdzie szukać w PDF
- Instrukcja montażu str. 31
- Części zamienne str. 36
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bateria umywalkowa Hansgrohe Axor Carlton jest wyposażona w system EcoSmart, który ogranicza przepływ wody, co pozwala na oszczędność zasobów. Przed przystąpieniem do montażu należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć obrażeń.
Dane techniczne
- Ciśnienie robocze: maks. 1 MPa
- Zalecane ciśnienie robocze: 0,1–0,5 MPa
- Ciśnienie próbne: 1,6 MPa
- Temperatura wody gorącej: maks. 80°C
- Zalecana temperatura wody gorącej: 65°C

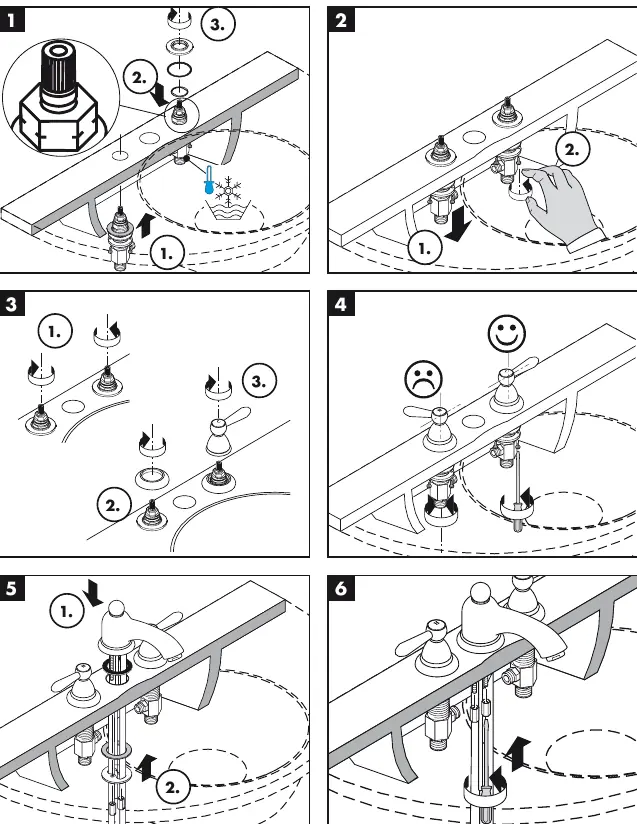

Montaż
Montaż powinien być przeprowadzony zgodnie z obowiązującymi normami. Przed instalacją należy przepłukać przewody. W przypadku problemów z przepływowym podgrzewaczem wody lub chęci zwiększenia przepływu, można usunąć ogranicznik przepływu EcoSmart znajdujący się za aeratorem.
Obsługa
Bateria obsługiwana jest za pomocą uchwytów, które służą do otwierania, zamykania oraz regulacji temperatury wody.
Konserwacja i czyszczenie

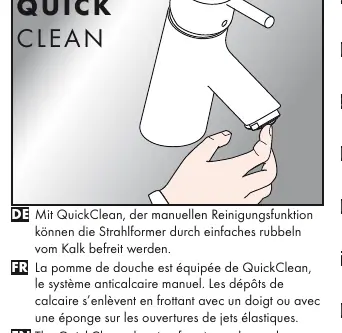

Bateria wyposażona jest w funkcję QuickClean. Pozwala ona na łatwe usuwanie osadów kamienia z dysz poprzez proste potarcie ich dłonią lub palcami. Do czyszczenia nie należy używać silikonów zawierających kwas octowy.

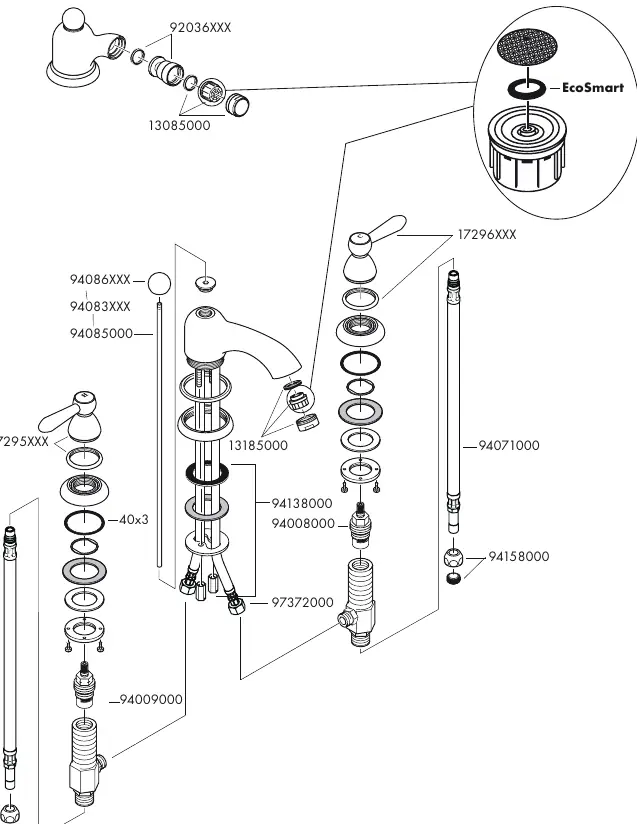

Części zamienne
W przypadku konieczności wymiany elementów, należy korzystać z oryginalnych części zamiennych Hansgrohe. Schemat części znajduje się w pełnej dokumentacji technicznej.
Informacje o producencie
Hansgrohe SE
Praktyczna pomoc
Typowe problemy
Sprawdź i ewentualnie usuń ogranicznik przepływu EcoSmart znajdujący się za aeratorem.
Usuń ogranicznik przepływu EcoSmart, jeśli podgrzewacz nie działa poprawnie przy obecnym przepływie.
Przed użyciem
- Wyrównaj ciśnienie między dopływem ciepłej i zimnej wody
- Załóż rękawice ochronne przed montażem
- Przepłucz instalację przed montażem baterii
- Sprawdź szczelność połączeń po montażu
