Instrukcja obsługi baterii umywalkowej Hansgrohe AXOR Starck
Szybki przewodnik po instalacji i obsłudze baterii umywalkowej Hansgrohe AXOR Starck. Dowiedz się, jak zamontować baterię, wyregulować przepływ wody z EcoSmart i przeprowadzić konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja dotyczy montażu i obsługi baterii umywalkowej Hansgrohe AXOR Starck. Zawiera wytyczne dotyczące instalacji, regulacji przepływu EcoSmart oraz konserwacji. str. 10
Najważniejsze czynności
- Montaż baterii str. 31, 32
- Demontaż ogranicznika EcoSmart str. 10
Problemy i rozwiązania
Usuń ogranicznik EcoSmart za aeratorem.
str. 10Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne ciśnienie robocze | 1 MPa | Maksymalne dopuszczalne ciśnienie pracy | str. 10 |
Gdzie szukać w PDF
- Instrukcja montażu (PL) str. 10
- Schematy montażowe str. 31, 32
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy baterii umywalkowych Hansgrohe z serii AXOR Starck. Produkt jest wyposażony w technologię EcoSmart, która ogranicza przepływ wody w celu oszczędności. Podczas montażu należy bezwzględnie stosować rękawice ochronne, aby uniknąć skaleczeń.
Montaż baterii
Montaż powinien być przeprowadzony zgodnie z obowiązującymi normami. Należy pamiętać o wyrównaniu ciśnień między instalacją ciepłej i zimnej wody.
- Przygotuj miejsce montażu zgodnie z wymiarami podanymi na stronie 33.

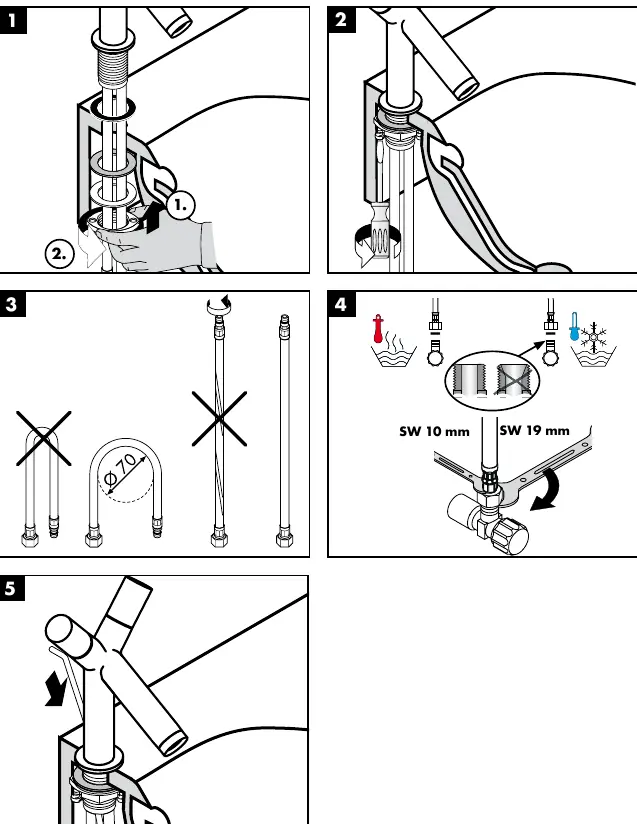

- Podłącz wężyki zgodnie ze schematem na stronie 31.
- Nie używaj silikonu zawierającego kwas octowy podczas uszczelniania.
Obsługa i regulacja
Bateria obsługiwana jest za pomocą dwóch uchwytów. W przypadku problemów z przepływowym podgrzewaczem wody lub chęci uzyskania większego przepływu, można usunąć ogranicznik EcoSmart znajdujący się za aeratorem.
Dane techniczne
- Maksymalne ciśnienie robocze: 1 MPa
- Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
- Maksymalna temperatura wody gorącej: 80°C (zalecana 65°C)
Konserwacja

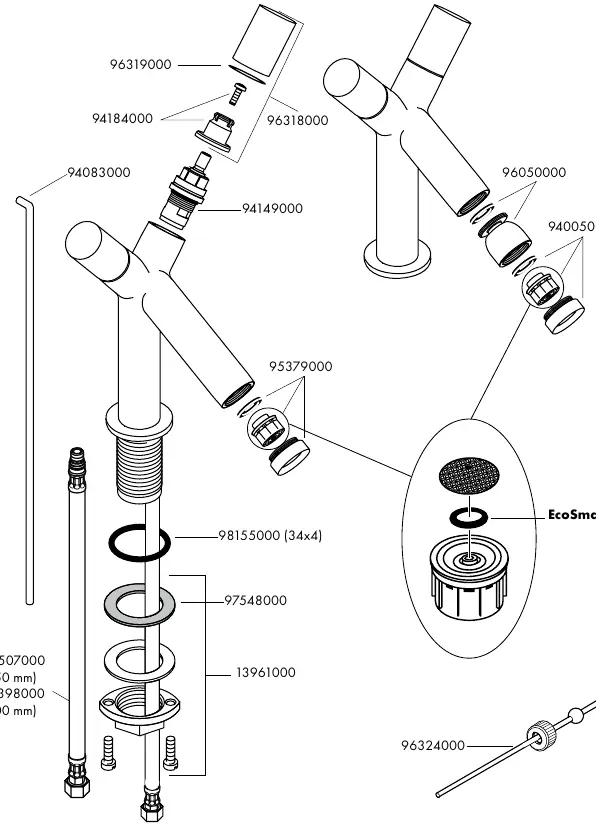

Regularnie czyść baterię zgodnie z załączoną broszurą. W razie potrzeby wymiany części, skorzystaj ze schematu części zamiennych na stronie 36.
Informacje o producencie
Hansgrohe SE
Praktyczna pomoc
Typowe problemy
Sprawdź i ewentualnie usuń ogranicznik przepływu EcoSmart znajdujący się za aeratorem.
Upewnij się, że ciśnienie przepływu wynosi co najmniej 0,15 MPa.
Przed użyciem
- Sprawdź, czy ciśnienie w instalacji jest wyrównane.
- Użyj rękawic ochronnych podczas montażu.
- Upewnij się, że nie używasz silikonu zawierającego kwas octowy.
