Instrukcja montażu zestawu wykończeniowego zaworu przełączającego Hansgrohe Trio/Quattro

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu zestawu wykończeniowego zaworu przełączającego Hansgrohe Trio/Quattro. Przed przystąpieniem do prac należy zapoznać się z poniższymi wytycznymi:

• Bezpieczeństwo: Podczas montażu należy nosić rękawice ochronne, aby uniknąć zranień, takich jak zgniecenia czy przecięcia.
• Ostrzeżenie dotyczące silikonu: Nie stosować silikonów zawierających kwas octowy.
• Przygotowanie: Armatura musi być zamontowana, przepłukana i wypróbowana zgodnie z obowiązującymi normami.

Montaż

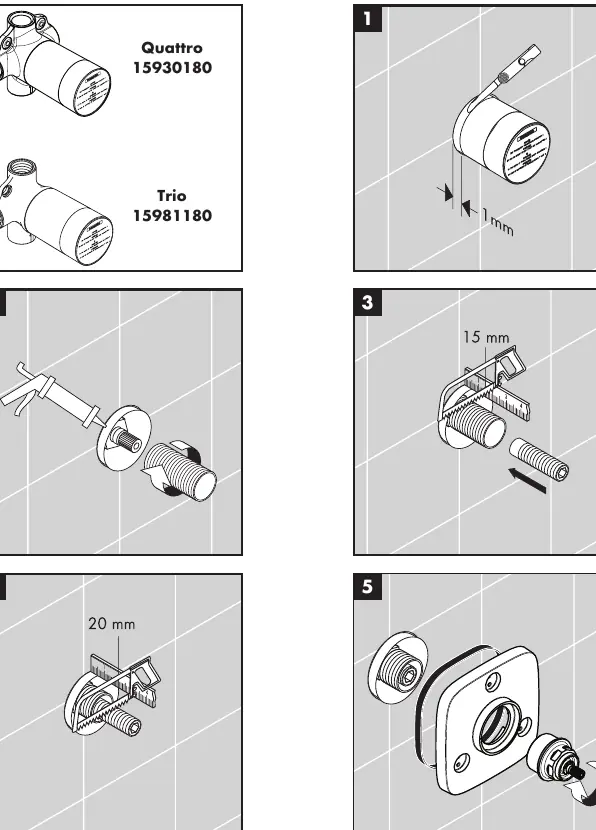

Proces montażu przedstawiony jest na stronie 10 instrukcji:

1. Przygotuj zawór (Quattro 15930180 lub Trio 15981180).
2. Dostosuj głębokość montażu (zachowaj odstęp 1 mm).
3. Wykonaj niezbędne prace instalacyjne zgodnie z rysunkami technicznymi.
4. Zainstaluj elementy wykończeniowe zgodnie z krokami 2-5.

Części zamienne

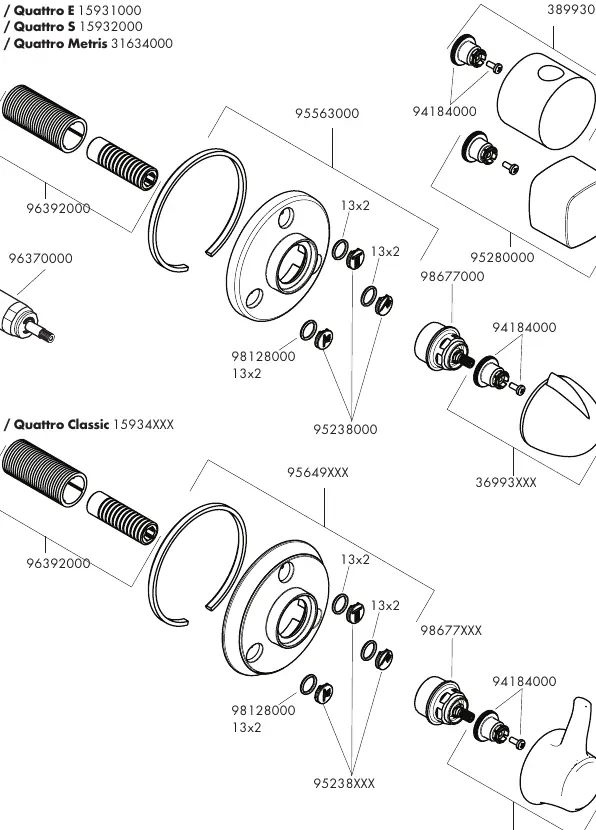

Szczegółowe schematy budowy (widok rozstrzelony) oraz numery katalogowe części zamiennych znajdują się na stronach 12 i 13. Wartości XXX w numerach części oznaczają kod wykończenia powierzchni (np. 000 dla chromu, 400 dla białego/chromu, 820 dla niklu szorowanego).

Dane techniczne

Wymiary poszczególnych modeli (Trio/Quattro E, S, Metris, PuraVida, Classic) znajdują się na stronie 14. Wymiary podane są w milimetrach.

Kontakt

Hansgrohe, Postfach 1145, D-77761 Schiltach. Telefon: +49 (0) 78 36/51-1282. E-Mail: [email protected]. Internet: www.hansgrohe.com
