Przejdź do miejsca w treściWprowadzenie

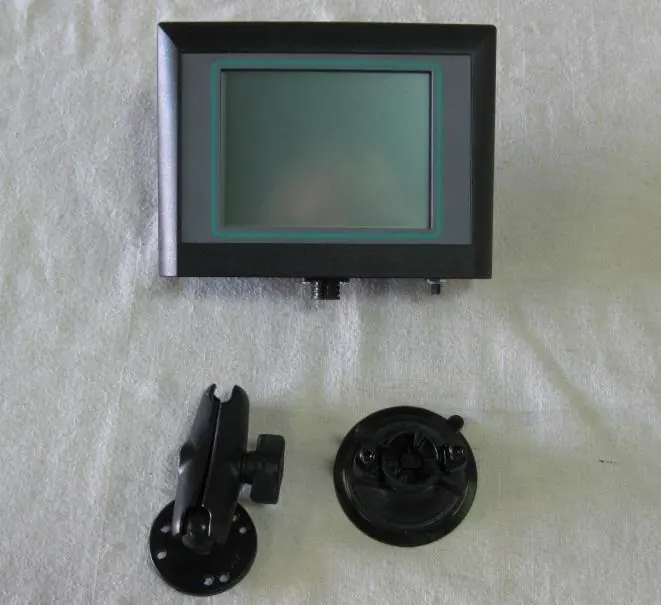

Wyświetlacz dotykowy (TSD) Harvest Tec 030-4670A jest przeznaczony do współpracy z systemami aplikacji konserwantów serii 400. System ten automatycznie dostosowuje dawkę preparatu na podstawie wilgotności i tonażu zbieranych plonów, co pozwala na precyzyjne dozowanie buforowanego kwasu propionowego.
Tryby pracy
Urządzenie oferuje kilka trybów pracy:
- Tryb automatyczny: Samoczynnie reguluje dawkę preparatu w oparciu o odczyty wilgotności i ustawione parametry balotowania.

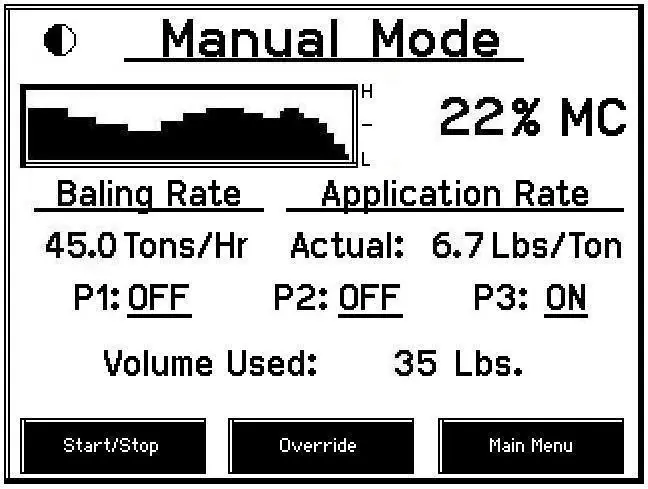

- Tryb ręczny: Umożliwia sterowanie trzema pompami przy stałym wydatku, niezależnie od wilgotności. Jest również używany do zalewania (primingu) pomp.
- Tryb konfiguracji: Pozwala na dostosowanie ustawień balota, jednostek miary oraz włączanie opcjonalnych wskaźników siana.
- Diagnostyka: Służy do sprawdzania wydajności pomp, kalibracji ekranu oraz ustawiania daty i godziny.

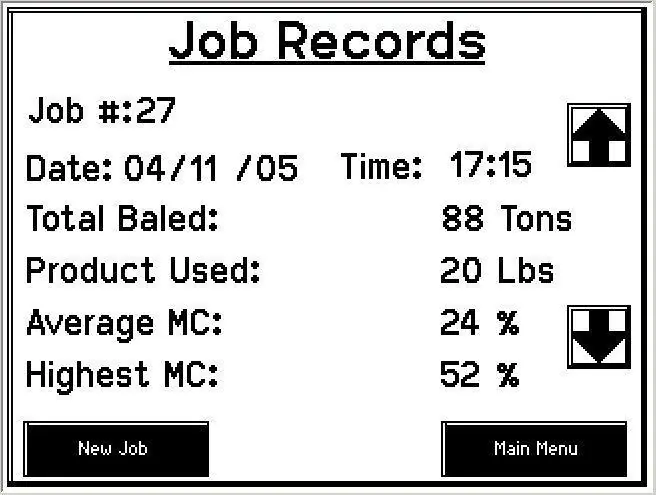

- Rejestry zadań: Przechowuje dane z ponad 63 zadań, w tym całkowitą ilość zużytego produktu, średnią wilgotność i liczbę sprasowanych balotów.
Uruchomienie i konserwacja
Przed pierwszym użyciem należy sprawdzić szczelność układu, zalewając zbiornik wodą i uruchamiając pompy w trybie ręcznym. Należy regularnie sprawdzać drożność filtrów i dysz. W przypadku przechowywania zimowego, system należy dokładnie przepłukać wodą, usunąć płyn z przewodów i przechowywać wyświetlacz w suchym, ciepłym miejscu. Nie należy używać środków przeciw zamarzaniu na bazie olejów lub alkoholu.
Bezpieczeństwo
Należy dbać o czystość znaków ostrzegawczych i ich widoczność. Wszelkie modyfikacje urządzenia są zabronione, gdyż mogą wpłynąć na bezpieczeństwo pracy. W przypadku problemów z obsługą, należy kontaktować się z lokalnym autoryzowanym dealerem Harvest Tec pod adresem P.O. Box 63, 2821 Harvey Street, Hudson, WI 54016, telefon 800-635-7468 lub przez stronę www.harvesttec.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Harvest Tec LLC
Praktyczna pomoc
Typowe problemy
Sprawdź zasilanie procesora zamontowanego na prasie, ewentualnie wymień bezpiecznik.
Sprawdź szczelność przewodów ssących, wyczyść filtr lub sprawdź zawór zwrotny.
Sprawdź połączenia przewodów przy gwiazdach pomiarowych i procesorze, upewnij się, że nie ma zwarć.
Sprawdź, czy wtyczki wyświetlacza i czujników balotowania nie zostały zamienione miejscami.
Przed użyciem
- Wlej 10 galonów wody do zbiornika i otwórz główny zawór kulowy.
- Sprawdź szczelność wszystkich połączeń i przewodów.
- Uruchom sterownik i przejdź do trybu ręcznego (Manual Mode).
- Włącz pompy (P1, P2, P3) i sprawdź wzorzec rozpylania z dysz.
- Upewnij się, że wskaźnik zużycia (Volume Used) rośnie, co potwierdza działanie przepływomierza.
- W trybie diagnostycznym sprawdź, czy wydajność pomp mieści się w zalecanych zakresach.
Parametry w praktyce
- Napięcie zasilania
- System wymaga stabilnego napięcia w zakresie 12.0 - 14.5 V DC.
- Pojemność rejestru zadań
- Pamięć przechowuje do 63 zadań; po przekroczeniu tej liczby najstarsze dane są nadpisywane.
- Alarm wilgotności
- Poziom wilgotności, powyżej którego system aktywuje ostrzeżenie; ustawienie powyżej 50 wyłącza alarm.
Ilustracje i schematy

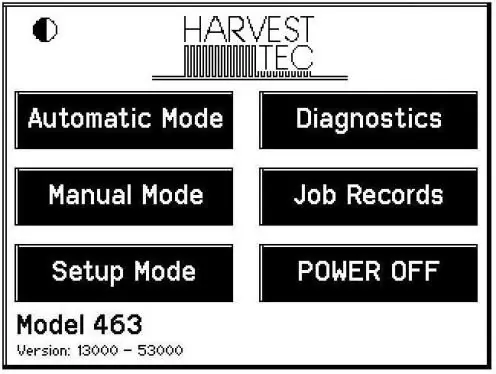

- Ekran główny umożliwia szybki dostęp do trybów automatycznego, ręcznego, konfiguracji, diagnostyki oraz rejestrów.

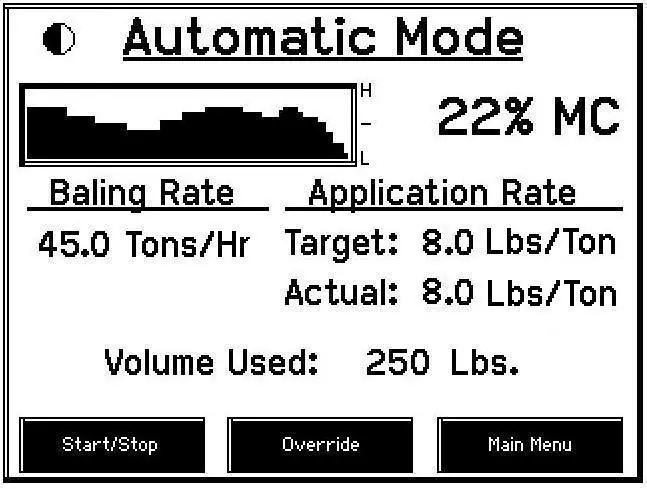

- W trybie automatycznym wyświetlane są: wilgotność, tempo balotowania, dawka zadana i rzeczywista oraz zużycie produktu.

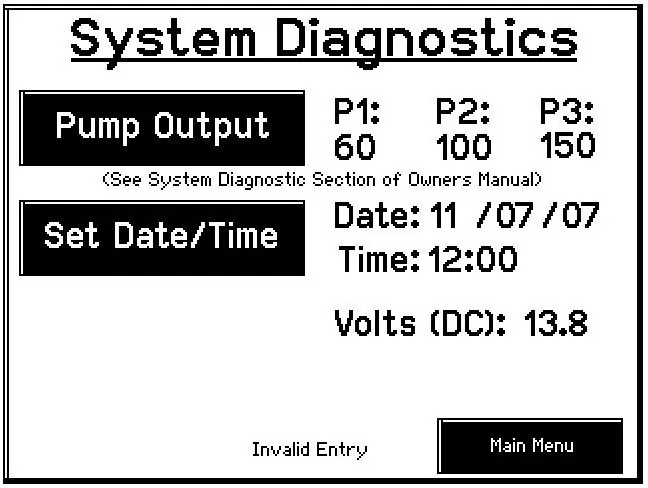

- W trybie diagnostycznym można przetestować wydajność każdej z trzech pomp oddzielnie.
Zgodność modelu
- System przeznaczony wyłącznie do stosowania z buforowanym kwasem propionowym Harvest Tec.
- Kompatybilny z systemami aplikacji serii 400.
- Wymaga poprawnego ustawienia typu dysz (High/Low) w menu konfiguracji.
