Instrukcja obsługi promiennika ciepła Heatstrip Design
Szybki przewodnik po instrukcji obsługi promienników ciepła Heatstrip Design. Dowiedz się, jak bezpiecznie montować, instalować i konserwować urządzenia oraz jak dobrać odpowiedni model do Twoich potrzeb.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

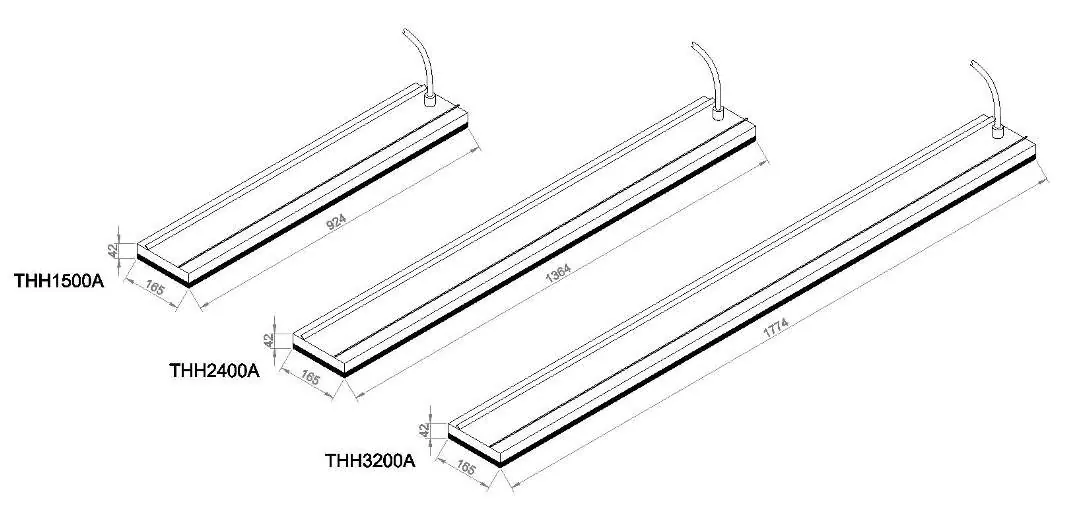

Promienniki ciepła Heatstrip Design (seria THH) to wysokotemperaturowe urządzenia przeznaczone do ogrzewania zewnętrznych i wewnętrznych przestrzeni. Kluczowe dla efektywności działania jest zachowanie zalecanej wysokości montażu (2.1m - 2.7m) oraz skierowanie promiennika bezpośrednio na strefę, która ma być ogrzewana. Urządzenia posiadają stopień ochrony IP55, co oznacza odporność na wnikanie wody z dowolnego kierunku.
Opis urządzenia i zasada działania
Heatstrip Design wykorzystuje zasadę ogrzewania promiennikowego, które przekazuje ciepło bezpośrednio do obiektów i osób, a nie do powietrza. Dzięki temu jest to rozwiązanie bardziej efektywne w otwartych lub słabo izolowanych przestrzeniach. Urządzenie nie emituje światła ani blasku podczas pracy.
Montaż i instalacja
Instalacja powinna być przeprowadzona zgodnie z lokalnymi przepisami elektrycznymi. Promiennik może być montowany na suficie, ścianie (pod kątem), w zabudowie wpuszczanej (flush mount), na słupach/belkach lub zawieszony na łańcuchach. Należy unikać montażu bezpośrednio przed lub pod gniazdkami elektrycznymi. Połączenia elektryczne nie powinny znajdować się bezpośrednio za promiennikiem, aby uniknąć przegrzania.
Opcje montażowe
- Standardowe wsporniki: Pozwalają na montaż sufitowy lub ścienny z regulacją kąta (równolegle, 22.5°, 45°).

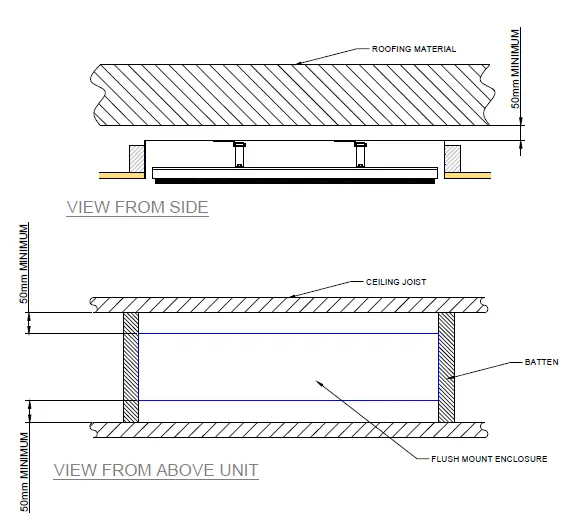

- Obudowa wpuszczana (Flush Mount): Estetyczne rozwiązanie do montażu w suficie.
- Zestaw słupowy/belkowy: Do montażu na elementach konstrukcyjnych lub parasolach.
- Wsporniki podwójne i szeregowe: Do łączenia wielu jednostek.
- Zawieszenie i przedłużenie: Do obniżenia promiennika z wysokich sufitów.
Sterownik ścienny TT-MTR
Opcjonalny sterownik ścienny z pilotem umożliwia włączanie/wyłączanie oraz ustawienie timera (1h, 2h, 4h). Sterownik jest przystosowany do obciążenia do 16 Amperów. W przypadku większego zapotrzebowania na prąd należy zastosować przekaźnik.
Bezpieczeństwo i konserwacja
Urządzenie podczas pracy osiąga bardzo wysokie temperatury – nie dotykać w trakcie pracy ani przez 30 minut po wyłączeniu. Regularna konserwacja polega na przemywaniu powierzchni miękką szmatką z łagodnym detergentem. Nie używać środków ściernych, rozpuszczalników ani myjek ciśnieniowych. W środowiskach korozyjnych (np. przy morzu) zaleca się czyszczenie raz w tygodniu.
Praktyczna pomoc
Typowe problemy
Niewystarczające odczucie ciepła
Sprawdź, czy wysokość montażu mieści się w zalecanym zakresie 2.1m - 2.7m oraz czy promiennik jest skierowany bezpośrednio na strefę użytkową.
Zabrudzenia powierzchni promiennika
Czyść regularnie miękką szmatką z łagodnym detergentem. Nie używaj środków ściernych ani myjek ciśnieniowych.
Przegrzewanie się połączeń elektrycznych
Upewnij się, że gniazda i połączenia elektryczne znajdują się poza fizycznym obrysem promiennika.
Przed użyciem
- Sprawdź, czy wysokość montażu wynosi od 2.1m do 2.7m.
- Upewnij się, że promiennik nie jest skierowany w stronę sufitu.
- Sprawdź, czy w pobliżu nie znajdują się materiały łatwopalne.
- Upewnij się, że zasilanie jest wyłączone przed przystąpieniem do prac instalacyjnych.
- Sprawdź, czy połączenia elektryczne są wykonane zgodnie z instrukcją.
Parametry w praktyce
- 3 Core Cable 2.5mm2
- Wymagany przekrój przewodu zasilającego dla bezpiecznej pracy.
Ilustracje i schematy
- Strona 11: Schematy minimalnych odległości od ścian i sufitu dla różnych typów montażu.

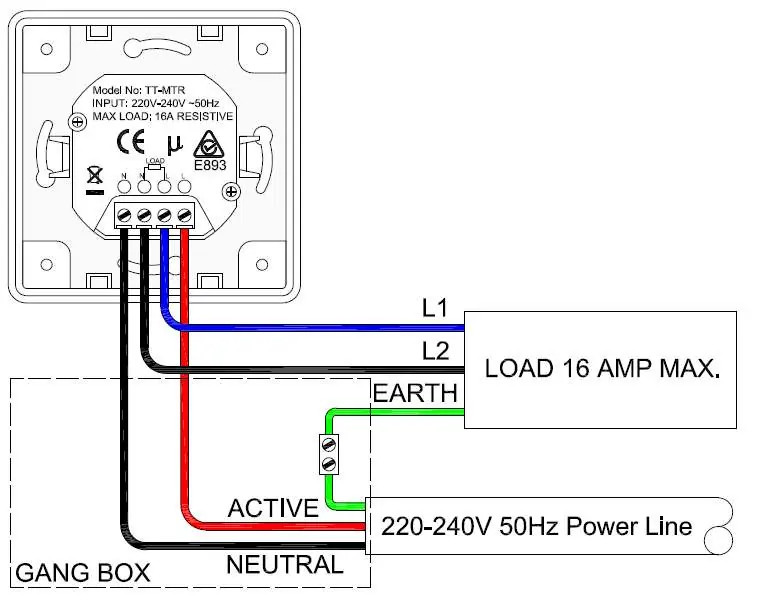

- Strona 24: Schemat podłączenia elektrycznego sterownika ściennego TT-MTR.
Zgodność modelu
- Promienniki serii THH są przeznaczone do pomieszczeń z 1, 2, 3 lub 4 zamkniętymi ścianami.
- Nie stosować w miejscach, gdzie promiennik mógłby być dotknięty przez osoby w wannie lub pod prysznicem.
