Instrukcja montażu zasilacza komputerowego Gamdias Helios P2 1300G
Szybki przewodnik instalacji zasilacza Gamdias Helios P2 1300G. Dowiedz się, jak bezpiecznie zamontować jednostkę w obudowie, podłączyć kable zasilające oraz uruchomić urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje proces instalacji zasilacza komputerowego Gamdias Helios P2 1300G. Przed przystąpieniem do montażu należy upewnić się, że zasilacz jest wyłączony (przełącznik w pozycji O). Zasilacz wymaga zasilania zgodnego z parametrami podanymi na etykiecie znamionowej (100-240V).
Zawartość zestawu i specyfikacja
Zestaw zawiera zasilacz oraz zestaw śrub montażowych. Kluczowe parametry techniczne:
- Moc całkowita: 1300W
- Napięcie wejściowe: 100-240V, 15-8A, 50-60Hz
- Wyjścia DC: +3.3V (24A), +5V (24A), +12V (108.3A), -12V (0.5A), +5Vsb (3A)
Dostępne okablowanie
W zestawie znajdują się następujące przewody:
- Kabel zasilający płytę główną (600mm)
- Kable CPU EPS (700mm)
- Kable GPU PCI-E (500mm)
- Kabel 12VHPWR (600mm)
- Kable SATA (500mm)
- Kable Molex (500mm)
- Kabel FDD (150mm)
Instrukcja montażu krok po kroku

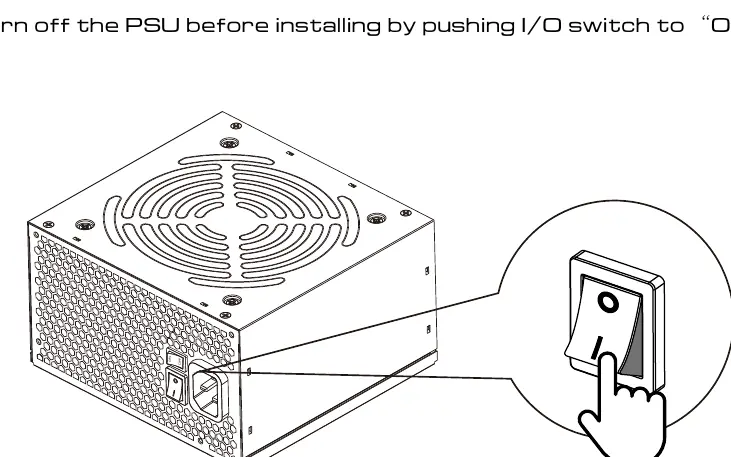

- Przygotowanie: Upewnij się, że przełącznik zasilania znajduje się w pozycji O (wyłączony).

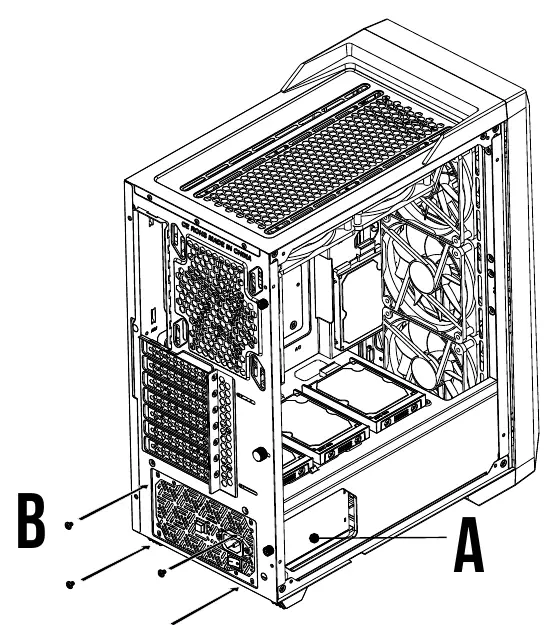

- Montaż w obudowie: Umieść zasilacz w odpowiednim miejscu w obudowie komputera i przykręć go za pomocą dołączonych śrub.

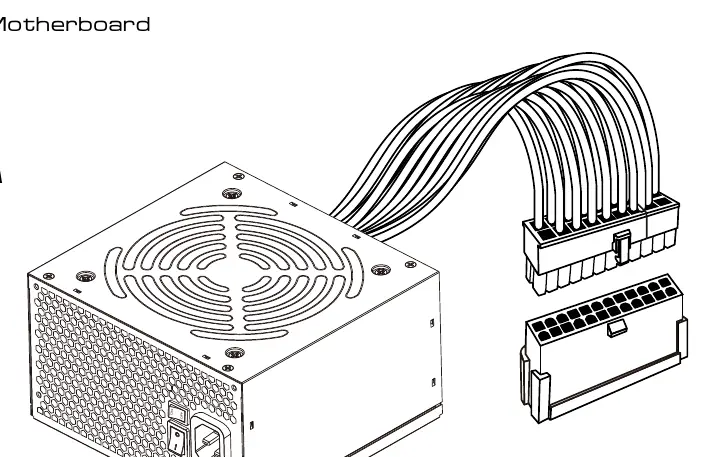

- Podłączenie zasilania: Podłącz odpowiednie kable do płyty głównej, procesora (CPU), karty graficznej (PCI-E/12VHPWR) oraz dysków i urządzeń peryferyjnych (SATA, Molex, FDD).
- Uruchomienie: Podłącz kabel zasilający do gniazdka ściennego, a następnie przełącz przełącznik zasilania w pozycję I (włączony).
Praktyczna pomoc
Typowe problemy
Sprawdź, czy przełącznik I/O znajduje się w pozycji I oraz czy kabel zasilający jest poprawnie wpięty do gniazdka i zasilacza.
Upewnij się, że wszystkie wtyczki kabli są w pełni dociśnięte do odpowiednich gniazd na płycie głównej i podzespołach.
Przed użyciem
- Wyłącz zasilacz (przełącznik w pozycji O) przed instalacją
- Sprawdź, czy napięcie w sieci jest zgodne z wymaganiami (100-240V)
- Przygotuj śrubokręt do montażu śrub obudowy
- Upewnij się, że masz dostęp do wszystkich niezbędnych kabli z zestawu
