Instrukcja obsługi subwoofera aktywnego Helvia Lounge 8A / 10A
Szybki przewodnik po instrukcji obsługi subwoofera aktywnego Helvia Lounge 8A i 10A. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować ustawienia dźwięku, używać wejść RCA i wysokopoziomowych oraz rozwiązywać problemy z...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Subwoofery aktywne Helvia serii Lounge (8A i 10A) to urządzenia typu bass-reflex zaprojektowane do pracy w systemach audio. Instrukcja zawiera wytyczne dotyczące bezpiecznego podłączenia, konfiguracji parametrów dźwięku oraz konserwacji urządzenia. Przed pierwszym uruchomieniem należy upewnić się, że napięcie sieciowe jest zgodne z wymaganiami (230V) i że urządzenie jest wyłączone przed podłączeniem jakichkolwiek kabli.
Opis urządzenia i elementy zestawu
W opakowaniu powinny znajdować się: subwoofer aktywny, kabel zasilający IEC oraz kabel stereo RCA. Urządzenie posiada wbudowany wzmacniacz klasy AB, limiter oraz zabezpieczenia termiczne i przeciwprzeciążeniowe.
Instalacja i podłączenie
Podłączenie przez wejście Line/Sub RCA
Jeśli wzmacniacz lub amplituner posiada dedykowane wyjście subwooferowe (SUB lub LFE), należy użyć kabla RCA mono, podłączając go do wejścia (L) subwoofera. Jeśli wzmacniacz posiada tylko wyjście przedwzmacniacza (pre-amp), należy użyć kabla stereo RCA, podłączając go do wejść L i R subwoofera.
Podłączenie przez wejście wysokopoziomowe (High-Level)
Jeśli wzmacniacz nie posiada wyjścia dedykowanego dla subwoofera ani wyjścia przedwzmacniacza, można podłączyć wyjścia głośnikowe wzmacniacza bezpośrednio do wejść wysokopoziomowych (Speaker High Level In) subwoofera za pomocą dwóch przewodów głośnikowych. Należy zachować szczególną ostrożność, aby nie pomylić polaryzacji (+/-).
Konfiguracja i obsługa
Regulacja dźwięku
- Volume Level: Pokrętło służące do regulacji ogólnej głośności subwoofera.
- Low-pass Filter: Pozwala ustawić częstotliwość odcięcia (40Hz - 150Hz). Subwoofer przetwarza częstotliwości poniżej ustawionej wartości.
- Phase: Przełącznik fazy (0° lub 180°) służy do dopasowania sygnału subwoofera do kolumn głównych, aby uniknąć wygaszania dźwięku.
Tryby zasilania
Przełącznik Power Mode pozwala wybrać tryb pracy:
- ON: Urządzenie jest stale włączone.
- AUTO: Urządzenie automatycznie przechodzi w tryb czuwania po około 2 minutach braku sygnału i włącza się po jego wykryciu.
- OFF: Urządzenie jest wyłączone.
Uwaga: Główny przełącznik zasilania (Power Switch) musi znajdować się w pozycji ON, aby funkcja Auto Stand-by działała.
Bezpieczeństwo i konserwacja
Urządzenie należy chronić przed wilgocią i źródłami ciepła. Nie należy zasłaniać otworów wentylacyjnych. W przypadku przepalenia bezpiecznika należy wymienić go na identyczny typ (specyfikacja znajduje się na tylnym panelu). Do czyszczenia używać wyłącznie suchej szmatki, bez rozpuszczalników.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy polaryzacja kabli głośnikowych nie jest odwrócona (+ do -, - do +) przy podłączeniu wysokopoziomowym.
Zmniejsz poziom głośności subwoofera, aby uniknąć przesterowania (clipping), które może uszkodzić głośnik.
Upewnij się, że główny przełącznik zasilania (Power Switch) na tylnym panelu jest w pozycji ON.
Przed użyciem
- Sprawdź zawartość opakowania: subwoofer, kabel zasilający IEC, kabel stereo RCA.
- Upewnij się, że urządzenie jest wyłączone przed podłączeniem kabli.
- Ustaw głośność na minimum przed włączeniem zasilania.
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami (230V).
- Upewnij się, że otwory wentylacyjne nie są zasłonięte.
Parametry w praktyce
- Crossover Frequency (40Hz - 150Hz)
- Określa częstotliwość, powyżej której subwoofer przestaje przetwarzać dźwięk. Ustaw zgodnie z możliwościami kolumn głównych.
- Power Mode (On/Auto/Off)
- Tryb Auto automatycznie przełącza subwoofer w stan czuwania po 2 minutach braku sygnału.
Ilustracje i schematy

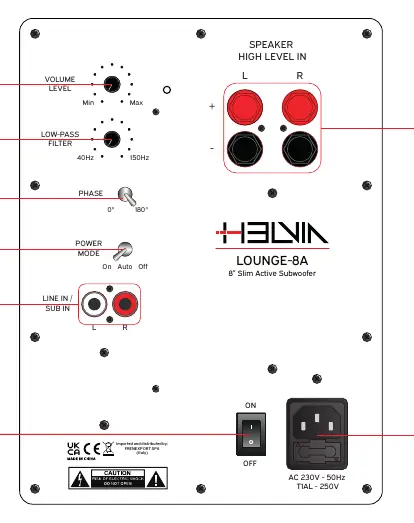

- Panel tylny zawiera pokrętła głośności, filtra dolnoprzepustowego, przełącznik fazy oraz trybu zasilania.
- Wejścia RCA służą do podłączenia sygnału liniowego z przedwzmacniacza lub wyjścia SUB/LFE.
- Wejścia wysokopoziomowe (High-Level) służą do podłączenia bezpośrednio z wyjść głośnikowych wzmacniacza.
Zgodność modelu
- Zalecane użycie z dedykowanym wyjściem SUB/LFE wzmacniacza.
- Podłączenie wysokopoziomowe jest metodą alternatywną, gdy brak wyjścia dedykowanego.
