Instrukcja części zamiennych i schemat elektryczny Hendi Percolator Concept Line 13L

Przewodnik po częściach zamiennych i schemat elektryczny dla Hendi Percolator Concept Line 13L. Znajdź numery części, listę komponentów oraz schemat połączeń elektrycznych.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z dokumentacji

Niniejszy dokument zawiera szczegółowy wykaz części zamiennych (BOM) oraz schemat elektryczny dla urządzenia Hendi Percolator Concept Line 13L (numer części 211588). Dokument służy wyłącznie do celów serwisowych, naprawczych i identyfikacji komponentów.

Schemat budowy urządzenia

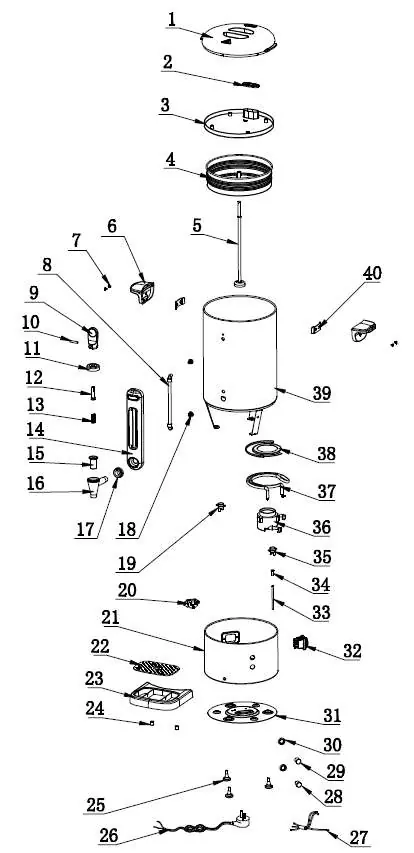

Rysunek złożeniowy przedstawia wszystkie komponenty urządzenia, ponumerowane od 1 do 40. Pozwala to na precyzyjną identyfikację poszczególnych części w celu ich wymiany lub konserwacji.

Rysunek złożeniowy urządzenia Hendi Percolator Concept Line 13L
Rysunek złożeniowy urządzenia Hendi Percolator Concept Line 13L

Lista części zamiennych

Poniżej przedstawiono kluczowe elementy urządzenia wraz z ich statusem dostępności:

  • Elementy grzejne: Grzałka bojlera (1650W, poz. 36) oraz grzałka podtrzymująca ciepło (100W, poz. 37).
  • Układ kranu: Zespół kranu (poz. 16) zawiera dźwignię, sprężynę i uszczelkę.
  • Zabezpieczenia: Termostat (88°C, poz. 19), Hi-limiter (175°C, poz. 35) oraz bezpiecznik termiczny (216°C, poz. *).
  • Uwaga: Części oznaczone jako nss (not sold separately) nie są sprzedawane oddzielnie. Części oznaczone jako n/a (not available) nie są dostępne w ofercie części zamiennych.

Schemat elektryczny

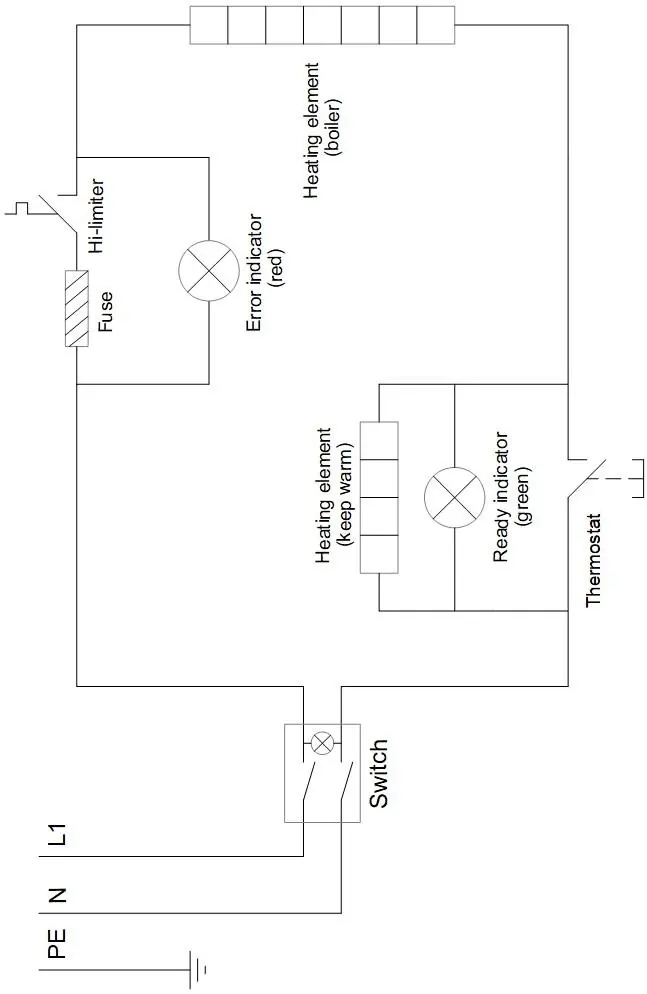

Schemat przedstawia połączenia elektryczne urządzenia, w tym obwody grzałek, termostatu, wyłącznika oraz kontrolek (czerwona - błąd/praca, zielona - gotowość). Użyj tego schematu do diagnostyki usterek elektrycznych.

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych

Informacje o producencie

HENDI

Profil marki

Praktyczna pomoc

Typowe problemy

Urządzenie nie grzeje

Sprawdź stan grzałki (poz. 36, 37), bezpiecznika termicznego (poz. *) oraz Hi-limiter (poz. 35) zgodnie ze schematem elektrycznym.

Wyciek z kranu

Sprawdź uszczelkę silikonową kranu (poz. 15) lub cały zespół kranu (poz. 16).

Przed użyciem

  • Odłącz urządzenie od zasilania przed przystąpieniem do jakichkolwiek prac serwisowych.
  • Zidentyfikuj numer części na podstawie rysunku złożeniowego.
  • Sprawdź dostępność części (nss - not sold separately) przed zamówieniem.
  • W przypadku braku części w rysunku (np. bezpiecznik termiczny), sprawdź lokalną dostępność.
