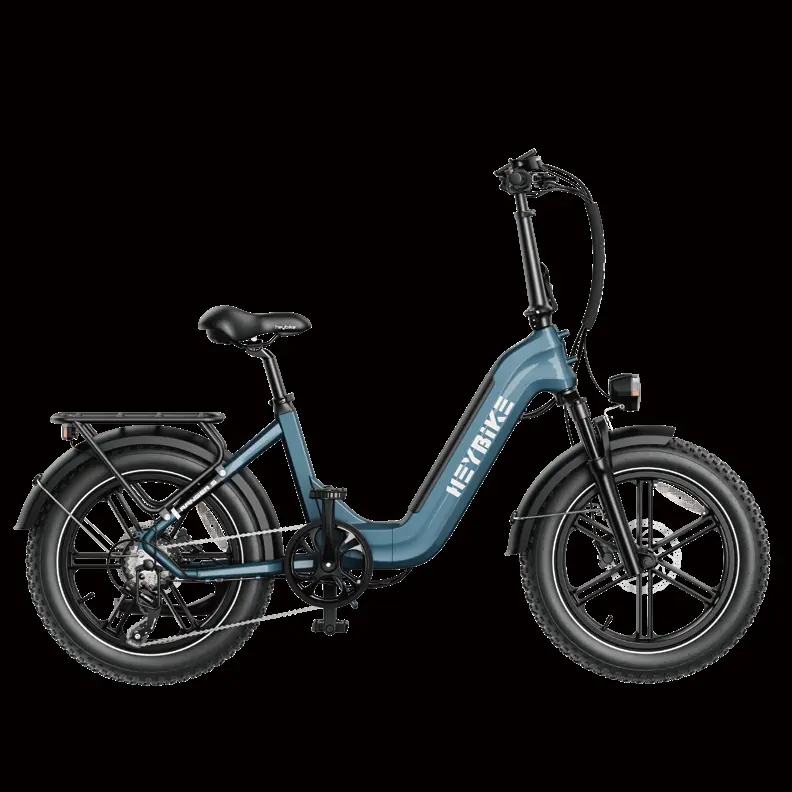

Instrukcja obsługi roweru elektrycznego Heybike Ranger S-1000
Szybki przewodnik po rowerze elektrycznym Heybike Ranger S-1000: montaż, obsługa wyświetlacza, ustawienia parametrów, ładowanie baterii i konserwacja.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera kluczowe wytyczne dotyczące bezpiecznego użytkowania, montażu oraz konserwacji roweru elektrycznego Heybike Ranger S-1000. Przed rozpoczęciem jazdy należy zapoznać się z zasadami bezpieczeństwa, w tym z wymogami dotyczącymi wieku użytkownika (powyżej 16 lat) oraz maksymalnego obciążenia (400 lbs / 181.4 kg). Rower nie jest wodoodporny, dlatego należy unikać jazdy w deszczu.
Montaż i instalacja

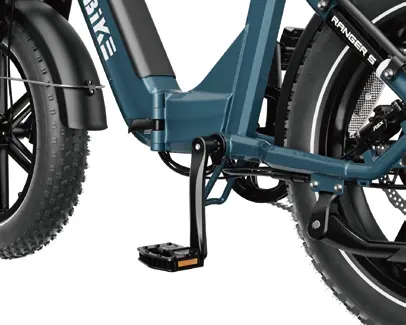

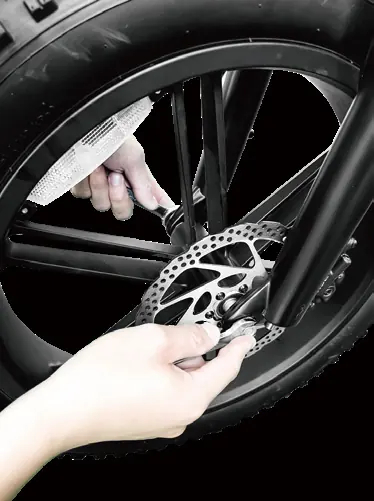

Proces montażu obejmuje instalację przedniego koła, główki ramy, błotnika, przedniego światła oraz pedałów. Należy upewnić się, że wszystkie śruby są dokręcone zgodnie z zaleceniami, a mechanizmy szybkiego zwalniania są prawidłowo zabezpieczone. W przypadku trudności z montażem, producent zaleca skorzystanie z pomocy profesjonalnego serwisu rowerowego.
Obsługa i ustawienia
Rower wyposażony jest w wyświetlacz cyfrowy, który umożliwia monitorowanie prędkości, poziomu naładowania baterii, trybu wspomagania (PAS) oraz przebiegu. Użytkownik może personalizować ustawienia, takie jak jasność podświetlenia, jednostki miary (metryczne/imperialne) oraz limity prędkości. Dostępny jest również tryb wspomagania prowadzenia (pushcart mode).
Ładowanie i konserwacja baterii
Baterię można ładować zarówno zamontowaną na rowerze, jak i po jej wyjęciu. Należy używać wyłącznie oryginalnej ładowarki (model FY1505462000). Baterię należy przechowywać w suchym i chłodnym miejscu w temperaturze od 10°C do 25°C. Unikaj całkowitego rozładowania baterii.
Rozwiązywanie problemów
W przypadku problemów z działaniem roweru, takich jak brak reakcji po włączeniu, nieregularne przyspieszanie lub błędy wyświetlane na ekranie (kody E001-E006), należy sprawdzić połączenia kablowe, stan naładowania baterii oraz poprawność montażu komponentów. W razie potrzeby skontaktuj się z pomocą techniczną Heybike pod adresem [email protected] lub telefonicznie +1 888 301 6908.
Informacje o producencie
Heybike
Praktyczna pomoc
Typowe problemy
Rower nie włącza się
Sprawdź poziom naładowania baterii, upewnij się, że jest poprawnie osadzona w ramie, sprawdź połączenia kablowe oraz bezpiecznik rozładowania.
Nieregularne przyspieszanie lub spadek mocy
Sprawdź stan naładowania baterii, stan manetki gazu oraz czy magnes czujnika prędkości nie jest przesunięty.
Kody błędów na wyświetlaczu (E001-E006)
Kody wskazują na awarie: kontrolera (E001), komunikacji (E002), czujnika Halla (E003), manetki (E004), hamulca (E005) lub fazy silnika (E006). Wymagana diagnostyka serwisowa.
Przed użyciem
- Sprawdź ciśnienie w oponach.
- Upewnij się, że bateria jest w pełni naładowana.
- Sprawdź działanie układu hamulcowego.
- Upewnij się, że wszystkie śruby i mechanizmy szybkiego zwalniania są dokręcone.
- Załóż kask ochronny.
Parametry w praktyce
- Maksymalne obciążenie
- 400 lbs (181.4 kg) – nie przekraczaj tej wartości dla bezpieczeństwa.
- Zasięg (Pure Electric)
- 31-40 mil (50-64.4 km) w zależności od warunków jazdy.
- Stopień ochrony IP
- IPX4 – rower jest odporny na zachlapania, ale nie jest wodoodporny.
Ilustracje i schematy
- Wyświetlacz pokazuje: poziom baterii, prędkość, tryb PAS, przebieg (Trip/Odo) oraz kody błędów.
- Dźwignia blokady zawieszenia znajduje się po prawej stronie widelca.
- Pokrętło regulacji wstępnego napięcia zawieszenia znajduje się po lewej stronie widelca.
Zgodność modelu
- Używaj tylko oryginalnej ładowarki (model FY1505462000).
- Ustawienia 09P-11P oraz 16P nie są obsługiwane w modelu Ranger S-1000.
