Instrukcja obsługi wzmacniacza sygnału HiBoost 10K Smart Link

Szybki przewodnik instalacji i konfiguracji wzmacniacza sygnału HiBoost 10K Smart Link. Dowiedz się, jak poprawnie zamontować anteny, skonfigurować aplikację Signal Supervisor i rozwiązywać problemy z sygnałem.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Wzmacniacz sygnału HiBoost 10K Smart Link służy do poprawy jakości połączeń komórkowych wewnątrz budynków. Urządzenie wymaga stabilnego sygnału na zewnątrz (minimum 1 kreska zasięgu). Instalacja opiera się na połączeniu anteny zewnętrznej, wzmacniacza oraz anteny wewnętrznej przy użyciu dedykowanych kabli. Konfiguracja odbywa się za pomocą aplikacji Signal Supervisor.

Zawartość zestawu

Elementy zestawu HiBoost 10K Smart Link
Elementy zestawu HiBoost 10K Smart Link
  • Wzmacniacz sygnału (Signal Booster)
  • Antena zewnętrzna
  • Antena wewnętrzna
  • Zasilacz
  • Kable: zewnętrzny (32.8ft NM-SMAM, 16.4ft SMAF-NM), wewnętrzny (30ft NM-NM)
  • Kabel przezokienny
  • Antena Bluetooth i Wi-Fi
  • Taśma wodoodporna
  • Akcesoria montażowe

Wskaźniki LED

Diody LED na obudowie informują o stanie pracy urządzenia:

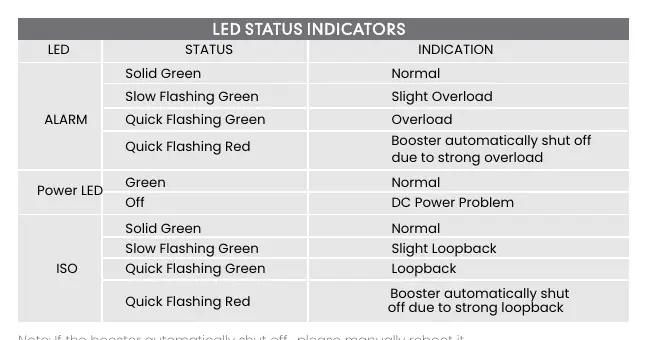

Tabela statusów diod LED
Tabela statusów diod LED
  • ALARM: Solid Green (Normal), Slow Flashing Green (Slight Overload), Quick Flashing Green (Overload), Quick Flashing Red (Shut off due to overload).
  • Power LED: Green (Normal), Off (DC Power Problem).
  • ISO: Solid Green (Normal), Slow Flashing Green (Slight Loopback), Quick Flashing Green (Loopback), Quick Flashing Red (Shut off due to loopback).
  • Bluetooth/Wi-Fi: Informują o statusie połączenia z aplikacją.

Instalacja krok po kroku

Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 6
Schemat połączenia anteny zewnętrznej ze wzmacniaczem
Schemat połączenia anteny zewnętrznej ze wzmacniaczem
  1. Przygotowanie: Pobierz aplikację Signal Supervisor, zarejestruj się i zaloguj.
  2. Lokalizacja wieży: Użyj aplikacji lub narzędzi typu NetWork Cell Info Lite (Android) / Cellmapper.net, aby znaleźć najbliższą wieżę operatora i określić pasmo częstotliwości.
  3. Antena zewnętrzna: Zamontuj antenę zewnętrzną w miejscu o najlepszym sygnale, kierując ją w stronę wieży.
  4. Połączenie: Podłącz antenę zewnętrzną do wzmacniacza za pomocą dostarczonych kabli. Nie podłączaj jeszcze anteny wewnętrznej.
  5. Antena wewnętrzna: Podłącz antenę wewnętrzną do wzmacniacza. Umieść ją w miejscu, które wymaga pokrycia sygnałem, najlepiej w przeciwnym kierunku do anteny zewnętrznej.
  6. Test: Sprawdź jakość sygnału za pomocą aplikacji, wykonując testy prędkości i sprawdzając liczbę kresek zasięgu.

Rozwiązywanie problemów

Jeśli urządzenie nie działa poprawnie, sprawdź poniższe scenariusze:

  • Overload (Przeciążenie): Jeśli dioda Alarm miga, skieruj antenę zewnętrzną nieco dalej od wieży.
  • Loop Back (Sprzężenie): Jeśli dioda ISO miga, zwiększ odległość między anteną wewnętrzną a zewnętrzną lub dodaj bariery (np. ściany).
  • Poor Signal (Słaby sygnał): Jeśli diody Alarm i ISO świecą na zielono, ale sygnał jest słaby, spróbuj zmienić kierunek anteny zewnętrznej lub zwiększyć jej wysokość.

Dane techniczne

  • Maksymalne wzmocnienie: 65 dB
  • Maksymalna moc wyjściowa: UL 24 dBm, DL 12 dBm
  • Impedancja: 50 ohm
  • Zasilanie: Wejście AC 100~240V, Wyjście DC 12V/3A
  • Klasa szczelności: IP40

Praktyczna pomoc

Typowe problemy

Dioda ALARM miga (zielona lub czerwona)

Przeciążenie sygnałem. Skieruj antenę zewnętrzną nieco dalej od wieży komórkowej.

Dioda ISO miga (zielona lub czerwona)

Sprzężenie (Loop Back). Zwiększ odległość pionową i poziomą między antenami lub dodaj bariery (np. ściany).

Diody ALARM i ISO świecą na zielono, ale brak wzmocnienia

Sygnał wejściowy zbyt słaby. Spróbuj zmienić kierunek anteny zewnętrznej lub podnieść ją wyżej.

Przed użyciem

  • Pobierz aplikację Signal Supervisor
  • Zidentyfikuj pasmo częstotliwości operatora
  • Znajdź lokalizację wieży komórkowej
  • Upewnij się, że masz dostęp do zasilania
  • Przygotuj narzędzia do montażu anten

Parametry w praktyce

Maximum Gain
65 dB - określa siłę wzmocnienia sygnału przez urządzenie.
Maximum Output Power
UL 24 dBm, DL 12 dBm - maksymalna moc wyjściowa dla łącza w górę i w dół.

Ilustracje i schematy

  • Schemat połączeń: Antena zewnętrzna -> Kabel -> Wzmacniacz -> Kabel -> Antena wewnętrzna.

Zgodność modelu

  • Wymaga stabilnego sygnału na zewnątrz (min. 1 kreska).
  • Obsługuje pasma: 12/17, 13, 5, 25/2, 4.
