System oświetlenia szynowego Hidealite LiteTrac 1-Phase jest modułowym rozwiązaniem oświetleniowym. Ze względów bezpieczeństwa instalacja musi zostać przeprowadzona przez uprawnionego elektryka zgodnie z lokalnymi przepisami. Przed przystąpieniem do jakichkolwiek prac montażowych lub konserwacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne.

Instalacja systemu

System składa się z szyn oraz różnych złączy (zasilających, kątowych, prostych). Przykładowy schemat instalacji pokazuje możliwość łączenia szyn za pomocą złączy typu L, T, X oraz złączy prostych. Należy zwrócić uwagę na poprawne podłączenie przewodów fazowych (L) i neutralnych (N) w złączach zasilających.

Ważne uwagi montażowe:

  • Szyny 1m i 2m są dostarczane w komplecie z dwiema zaślepkami końcowymi.
  • Maksymalna wytrzymałość na rozciąganie szyny wynosi 6 kg na metr.
  • Podczas planowania układu należy uwzględnić kąty obrotu i połączenia złączy.

Montaż osłony

W przypadku stosowania osłony systemu, należy skorzystać z dołączonego szablonu do cięcia (Cutting template). Osłonę montuje się poprzez wciśnięcie w profil szyny, co pozwala na estetyczne wykończenie instalacji.

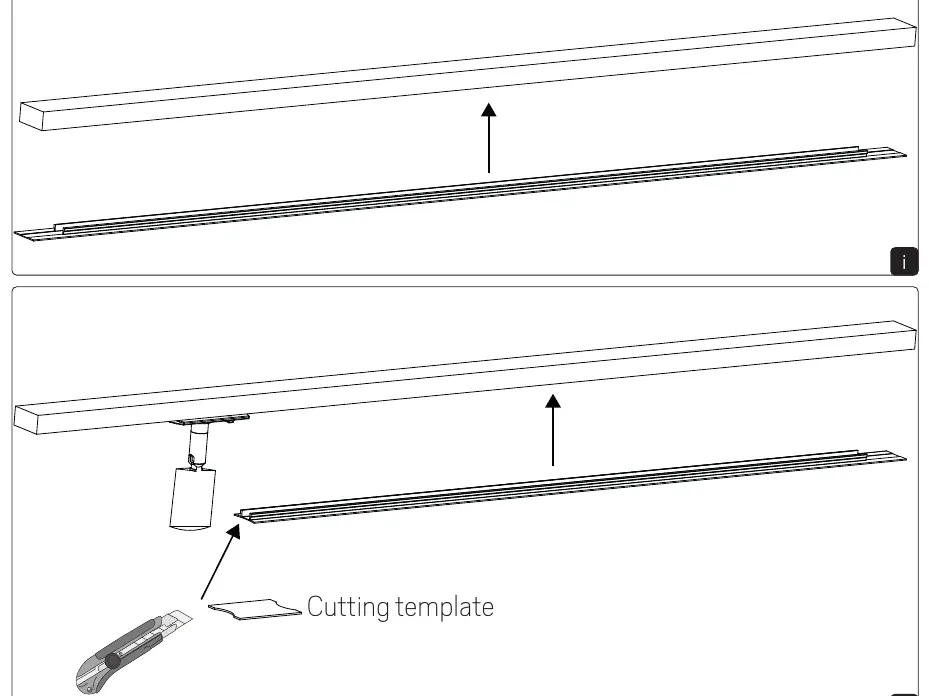

Instrukcja montażu osłony z użyciem szablonu
Instrukcja montażu osłony z użyciem szablonu

Elementy systemu

W skład systemu wchodzą między innymi:

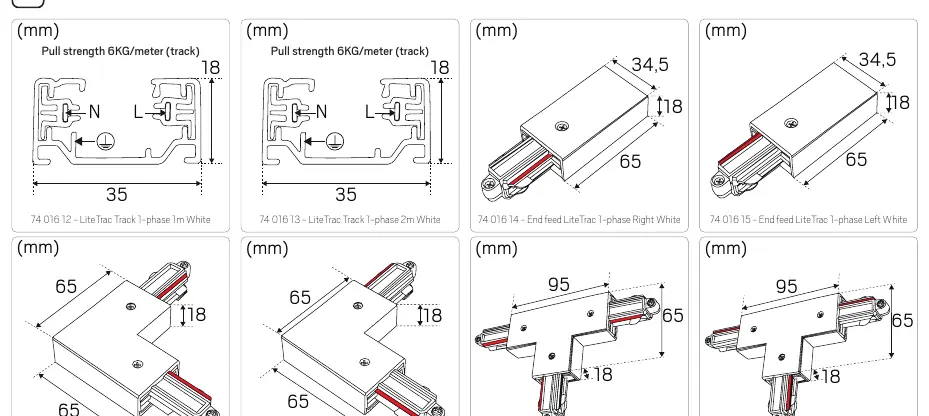

Wymiary i schematy połączeń komponentów
Wymiary i schematy połączeń komponentów
  • Szyny o długości 1m i 2m
  • Złącza zasilające (End feed, Middle feed)
  • Złącza kątowe (L-feed, T-feed, X-feed)
  • Złącza proste i regulowane
  • Zaślepki końcowe (End cap)
  • Adaptery z odciążką (Adapter w strain relief)
  • Monopoint
  • Osłony (Cover)

Praktyczna pomoc

Typowe problemy

Brak zasilania w szynie

Sprawdź poprawność połączeń w złączach zasilających (End feed, Middle feed) oraz upewnij się, że zasilanie główne jest włączone.

Trudności z dopasowaniem osłony

Użyj szablonu do cięcia (Cutting template) zgodnie z instrukcją na stronie 3, aby precyzyjnie dociąć osłonę do wymaganego odcinka.

Przed użyciem

  • Upewnij się, że zasilanie jest wyłączone przed rozpoczęciem prac.
  • Sprawdź, czy posiadasz wszystkie niezbędne elementy systemu (szyny, złącza, zaślepki).
  • Upewnij się, że instalację wykonuje uprawniony elektryk.
  • Zweryfikuj poprawność połączeń elektrycznych (N - neutralny, L - faza) w złączach zasilających.

Parametry w praktyce

Pull strength 6KG/meter
Maksymalne obciążenie szyny wynosi 6 kg na metr bieżący.

Ilustracje i schematy

  • Schemat instalacji pokazuje przykładowe połączenie szyn za pomocą złączy typu L, T, X oraz złączy prostych.
  • Rysunki wymiarowe (mm) pomagają w planowaniu rozmieszczenia elementów na suficie.

Zgodność modelu

  • System przeznaczony wyłącznie do instalacji 1-fazowych.
