Instrukcja obsługi szlifierki kątowej HiKOKI G 10BYEQ / G 13BYEQ

Najważniejsze informacje z instrukcji

Szlifierka kątowa HiKOKI G 10BYEQ / G 13BYEQ to profesjonalne narzędzie wyposażone w zaawansowane funkcje elektroniczne, takie jak łagodny rozruch, hamulec elektryczny, zabezpieczenie przed odrzutem (kickback), ochrona przed ponownym uruchomieniem po zaniku napięcia, zabezpieczenie przeciążeniowe oraz termiczne. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, używać odpowiednich środków ochrony osobistej (okulary ochronne, maska przeciwpyłowa) i upewnić się, że osłona tarczy jest poprawnie zamontowana.

Opis urządzenia i elementy zestawu

W skład standardowego wyposażenia wchodzą: szlifierka, klucz, uchwyt boczny oraz zestaw filtrów. Urządzenie posiada elektroniczną regulację prędkości, która utrzymuje stałe obroty pod obciążeniem.

Przygotowanie do pracy

• Zasilanie: Upewnij się, że napięcie w sieci jest zgodne z tabliczką znamionową.
• Włącznik: Przed podłączeniem do prądu sprawdź, czy włącznik jest w pozycji wyłączonej (OFF).
• Osłona tarczy: Musi być zamontowana pod odpowiednim kątem, aby chronić operatora przed odpryskami. W modelu G10BYEQ poluzuj śrubę, ustaw osłonę i dokręć. W modelu G13BYEQ użyj dźwigni i śruby M5.
• Uchwyt boczny: Wkręć uchwyt w obudowę przekładni przed rozpoczęciem pracy.

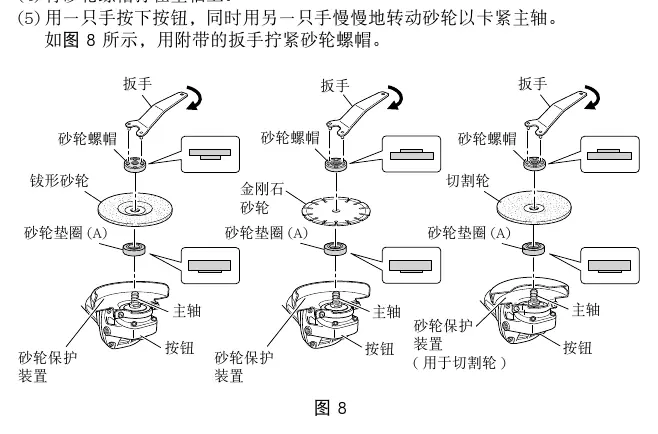

Montaż tarczy

Przed montażem odłącz urządzenie od zasilania.

1. Odwróć szlifierkę wrzecionem do góry.
2. Dopasuj podkładkę tarczy (A lub C w zależności od modelu) do wrzeciona.
3. Nałóż tarczę na podkładkę.
4. Nakręć nakrętkę tarczy na wrzeciono.
5. Wciśnij przycisk blokady wrzeciona i dokręć nakrętkę za pomocą dołączonego klucza.

Obsługa szlifierki

Podczas pracy nie wywieraj nadmiernego nacisku – ciężar urządzenia jest zazwyczaj wystarczający do efektywnego szlifowania. Zbyt duży nacisk powoduje przeciążenie silnika i spadek obrotów. Szlifuj pod kątem 15°–30° względem obrabianej powierzchni, używając krawędzi tarczy.

Konserwacja i czyszczenie

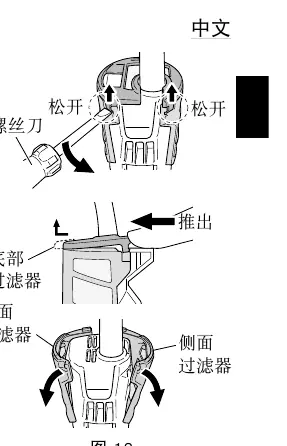

Regularnie czyść otwory wentylacyjne. Co około 50 godzin pracy należy wyczyścić filtry:

• Użyj płaskiego śrubokręta, aby odpiąć klipsy łączące filtry dolne i boczne.
• Wysuń filtr dolny.
• Użyj pistoletu na sprężone powietrze do przedmuchania filtrów i otworów wentylacyjnych (podczas tej czynności noś okulary ochronne i maskę).
• Po czyszczeniu zamontuj filtry z powrotem, zaczynając od filtrów bocznych.

Rozwiązywanie problemów

Jeśli urządzenie przestanie działać, może to być wynik zadziałania zabezpieczenia termicznego lub przeciążeniowego. W takim przypadku zwolnij włącznik, odczekaj kilka minut, aż silnik ostygnie, i spróbuj ponownie. W przypadku awarii przewodu zasilającego, wymiana musi zostać wykonana w autoryzowanym serwisie HiKOKI.
