Instrukcja montażu kołka izolacyjnego Hilti SDK-FV 8x110
Szybki przewodnik montażu kołka izolacyjnego Hilti SDK-FV 8x110. Sprawdź parametry wiercenia, głębokość osadzenia oraz instrukcję instalacji krok po kroku.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kołek izolacyjny Hilti SDK-FV 8x110 wymaga wywiercenia otworu o średnicy 8 mm na głębokość minimum 50 mm. Po umieszczeniu kołka w otworze należy wbić trzpień rozporowy. str. 1
Najważniejsze czynności
- Montaż kołka str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Średnica wiercenia | 8 mm | Wymagana średnica otworu | str. 1 |
| Głębokość wiercenia | min. 50 mm | Minimalna głębokość otworu | str. 1 |
| Głębokość osadzenia | 40 mm | Głębokość osadzenia kołka | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i parametry str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument zawiera instrukcję montażu kołka izolacyjnego Hilti SDK-FV 8x110 (numer katalogowy 378154). Dokument przedstawia parametry techniczne otworu oraz procedurę instalacji krok po kroku.

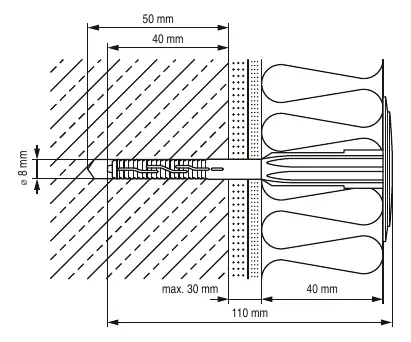

Parametry techniczne
- Średnica wiercenia: 8 mm
- Głębokość wiercenia: min. 50 mm
- Głębokość osadzenia: 40 mm
- Maksymalna grubość izolacji: 30 mm
- Długość kołka: 110 mm

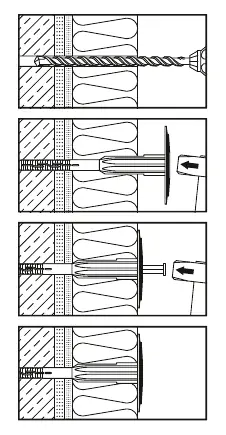

Instrukcja montażu
- Wywierć otwór w podłożu o średnicy 8 mm.
- Włóż kołek izolacyjny SDK-FV do wywierconego otworu.
- Wbij trzpień rozporowy w kołek, aby go zablokować.
Informacje o producencie
Hilti
Praktyczna pomoc
Przed użyciem
- Sprawdź średnicę wiertła (musi wynosić 8 mm)
- Upewnij się, że głębokość wiercenia wynosi minimum 50 mm
- Zweryfikuj grubość izolacji (maksymalnie 30 mm)
Parametry w praktyce
- Średnica wiercenia
- Wymagana średnica otworu w podłożu: 8 mm
- Głębokość osadzenia
- Głębokość, na jaką kołek musi wejść w podłoże: 40 mm
