Instrukcja montażu kotwy chemicznej Hilti HIT-Z(-R)-D TP M16
Praktyczny przewodnik instalacji kotwy chemicznej Hilti HIT-Z(-R)-D TP M16. Zawiera kroki montażu, parametry techniczne, momenty dokręcania oraz wymagania dotyczące podłoża.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja przedstawia proces montażu kotwy chemicznej Hilti HIT-Z(-R)-D TP M16. Wymaga użycia żywic Hilti HIT-HY 200-A/R (V3) w temperaturze od +5°C do +40°C. str. 1
Najważniejsze czynności
- Wywierć otwór o średnicy 18 mm na głębokość 125 mm. str. 1
- Dokręć nakrętkę z momentem 80 Nm (HIT-Z-D TP) lub 155 Nm (HIT-Z-R-D TP). str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania (HIT-Z-D TP) | 80 Nm | Wymagany moment obrotowy przy dokręcaniu nakrętki | str. 1 |
| Moment dokręcania (HIT-Z-R-D TP) | 155 Nm | Wymagany moment obrotowy przy dokręcaniu nakrętki | str. 1 |
| Średnica otworu (d0) | 18 mm | Wymagana średnica wiertła | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1, 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu kotwy chemicznej Hilti HIT-Z(-R)-D TP M16. Produkt jest kompatybilny z żywicami Hilti HIT-HY 200-A, HIT-HY 200-A V3, HIT-HY 200-R oraz HIT-HY 200-R V3. Montaż musi odbywać się w temperaturze otoczenia od +5°C do +40°C.
Przygotowanie i montaż
- Wiercenie: Wywierć otwór o średnicy 18 mm (d0) na głębokość 125 mm (hef).
- Czyszczenie: Oczyść otwór zgodnie z procedurą (szczotkowanie i przedmuchiwanie).

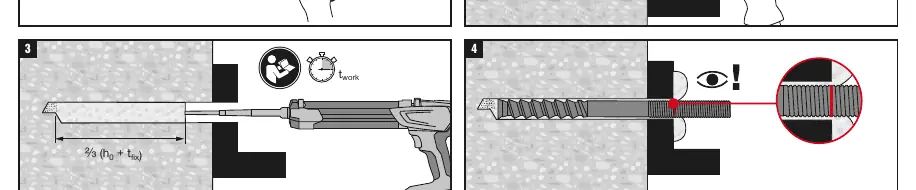

- Aplikacja żywicy: Wprowadź żywicę do otworu, wypełniając go do około 2/3 głębokości (h0 + tfix).

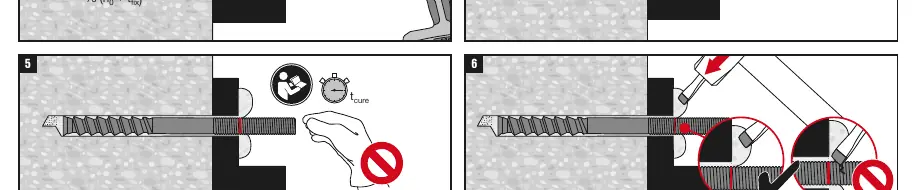

- Osadzanie: Wsuń pręt kotwy do otworu. Upewnij się, że żywica wypływa z otworu.
- Utwardzanie: Pozostaw kotwę do utwardzenia zgodnie z czasem (tcure) wskazanym dla użytej żywicy.

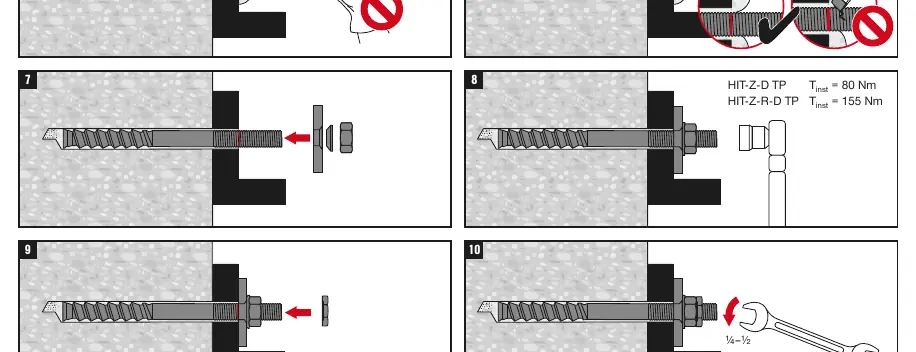

- Dokręcanie: Po utwardzeniu zamontuj element mocowany i dokręć nakrętkę z wymaganym momentem obrotowym.
Parametry techniczne
- Średnica otworu (d0): 18 mm
- Średnica przelotowa w elemencie mocowanym (df): 20 mm
- Głębokość zakotwienia (hef): 125 mm
- Minimalna grubość podłoża (hmin): 160 mm
- Moment dokręcania (Tinst) dla HIT-Z-D TP: 80 Nm
- Moment dokręcania (Tinst) dla HIT-Z-R-D TP: 155 Nm
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Sprawdź temperaturę otoczenia. Montaż musi odbywać się w zakresie +5°C do +40°C. Upewnij się, że czas utwardzania (tcure) został zachowany.
Dla modelu HIT-Z-D TP użyj momentu 80 Nm. Dla modelu HIT-Z-R-D TP użyj momentu 155 Nm.
Przed użyciem
- Sprawdź temperaturę podłoża (musi być w zakresie +5°C do +40°C).
- Przygotuj wiertło o średnicy 18 mm.
- Upewnij się, że posiadasz odpowiednią żywicę (HIT-HY 200-A/R lub V3).
- Załóż środki ochrony osobistej (okulary ochronne, rękawice).
