Instrukcja systemu iniekcyjnego Hilti HIT-RE 100-HC
Szybki przewodnik techniczny dla systemu iniekcyjnego Hilti HIT-RE 100-HC, zawierający wytyczne dotyczące montażu, przygotowania otworów, czyszczenia oraz warunków utwardzania zaprawy.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi techniczną ocenę europejską (ETA-25/0535) dla systemu iniekcyjnego Hilti HIT-RE 100-HC, przeznaczonego do wykonywania połączeń zbrojeniowych w betonie. System jest zaprojektowany do pracy przez okres co najmniej 120 lat. Instrukcja zawiera szczegółowe wytyczne dotyczące doboru narzędzi, procedur czyszczenia otworów oraz parametrów instalacji w zależności od temperatury i metody wiercenia.
Opis urządzenia i elementy zestawu

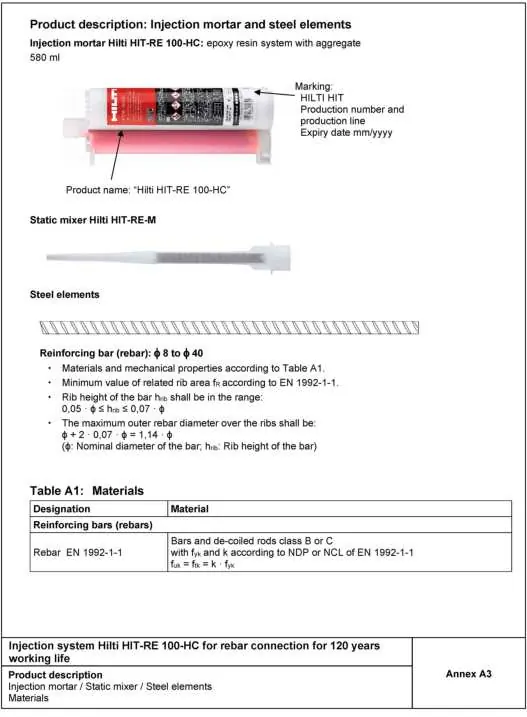

System składa się z zaprawy iniekcyjnej Hilti HIT-RE 100-HC (system żywicy epoksydowej z kruszywem, opakowanie 580 ml), mieszacza statycznego Hilti HIT-RE-M oraz odpowiednich elementów stalowych (prętów zbrojeniowych o średnicy od 8 do 40 mm). Do poprawnej instalacji wymagane są dedykowane akcesoria: dozowniki (HDM 500 lub HDE 500), szczotki stalowe, dysze powietrzne oraz opcjonalnie wtyki tłokowe.
Montaż i instalacja
Proces instalacji obejmuje wiercenie otworu, jego dokładne czyszczenie oraz iniekcję zaprawy. Kluczowe kroki:
- Wiercenie otworu metodą udarową, sprężonym powietrzem lub diamentową (na sucho/mokro).
- Usunięcie pyłu i zanieczyszczeń z otworu (metody: ręczna, sprężone powietrze lub automatyczna podczas wiercenia).
- Przygotowanie pręta zbrojeniowego (musi być suchy i czysty).
- Aplikacja zaprawy od dna otworu, aby uniknąć pęcherzy powietrza.
- Osadzenie pręta w otworze z lekkim ruchem obrotowym.
Ustawienia i tryby pracy

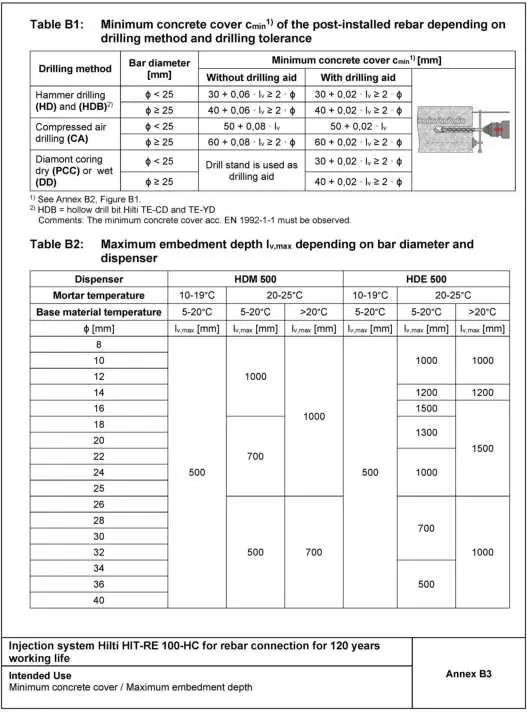

Czas pracy i utwardzania zależy od temperatury podłoża. W temperaturze 5-9°C czas pracy wynosi 2 godziny, a minimalny czas utwardzania 72 godziny. W temperaturze 30-40°C czas pracy skraca się do 12 minut, a utwardzanie do 6 godzin. Szczegółowe tabele z parametrami dla różnych średnic prętów i metod wiercenia znajdują się w załącznikach technicznych dokumentu.
Bezpieczeństwo
Przed użyciem należy zapoznać się z Kartą Charakterystyki (MSDS). Podczas pracy wymagane jest stosowanie okularów ochronnych oraz rękawic. Należy unikać wdychania pyłu betonowego podczas czyszczenia otworów.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Niedostateczne oczyszczenie otworu
Prowadzi do niskich wartości nośności. Należy bezwzględnie przestrzegać procedur czyszczenia (szczotkowanie i wydmuchiwanie/płukanie) zgodnie z tabelami B4/B5.
Pęcherze powietrza w zaprawie
Zaprawę należy wstrzykiwać od dna otworu, powoli wycofując mieszacz, aby zapewnić pełne wypełnienie bez pustek.
Przekroczenie czasu pracy
Jeśli temperatura podłoża jest wysoka, czas pracy (t_work) jest krótki. Należy przygotować wszystkie elementy przed rozpoczęciem iniekcji.
Przed użyciem
- Sprawdź, czy pręt zbrojeniowy jest suchy i wolny od oleju.
- Upewnij się, że temperatura podłoża mieści się w zakresie +5°C do +40°C.
- Dobierz odpowiednią szczotkę stalową do średnicy otworu (tabela B4/B5).
- Przygotuj dozownik i sprawdź, czy mieszacz jest poprawnie zamontowany.
- W przypadku głębokich otworów (>250 mm) przygotuj przedłużki i wtyki tłokowe.
Ilustracje i schematy

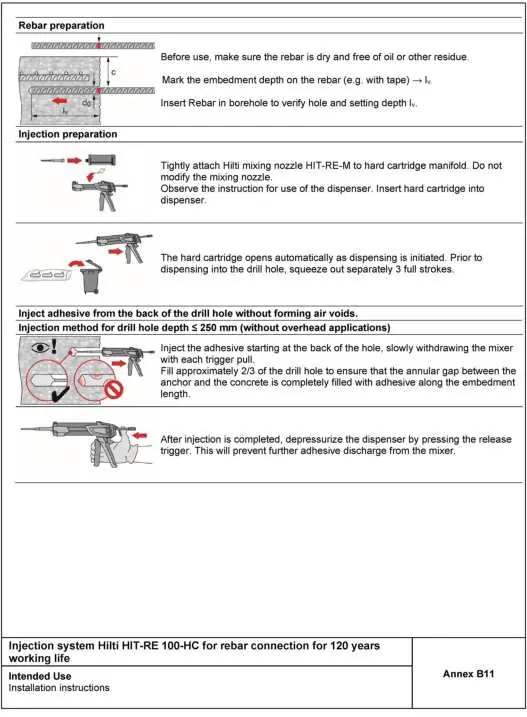

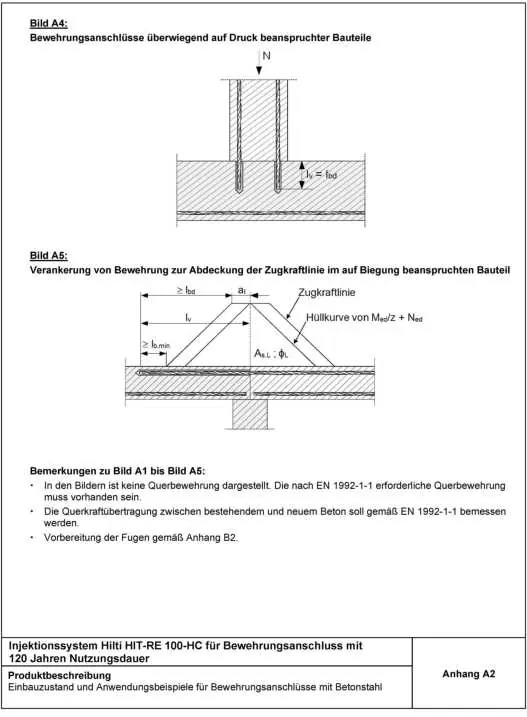

- Rysunki A1-A5 pokazują typowe warunki instalacji (zbrojenie płyt, belek, fundamentów).

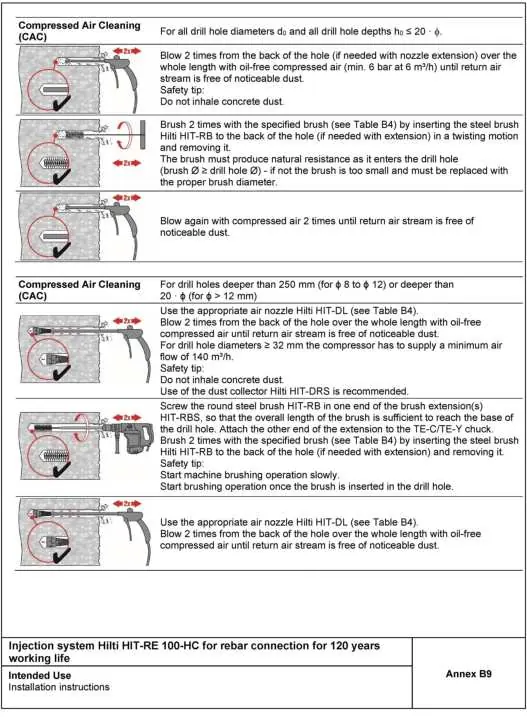

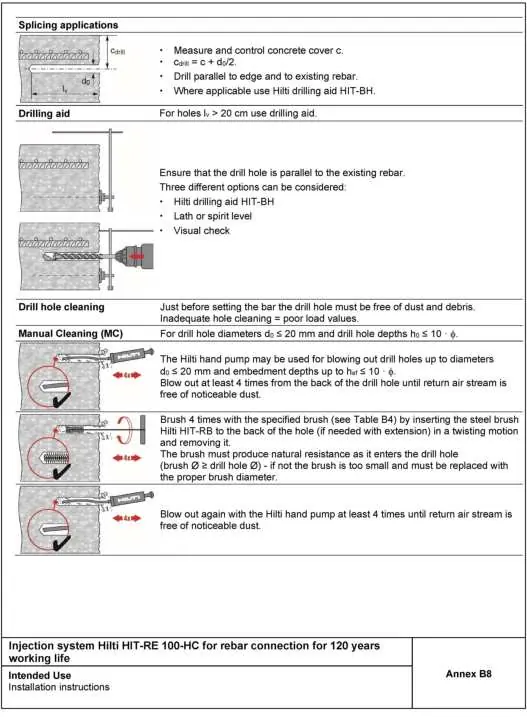

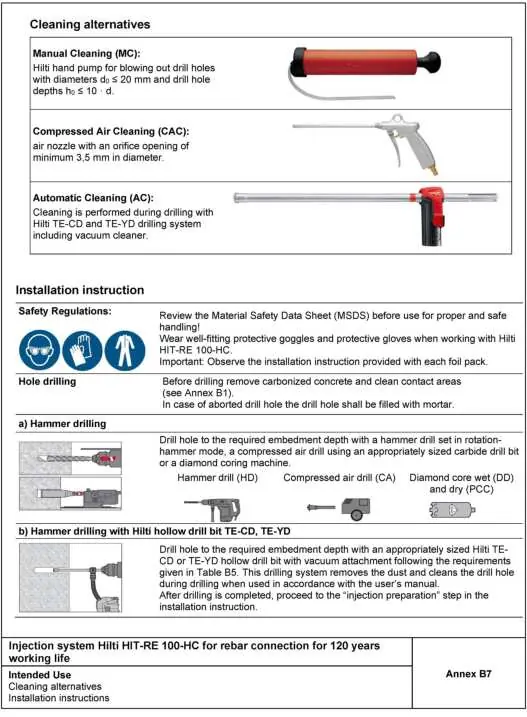

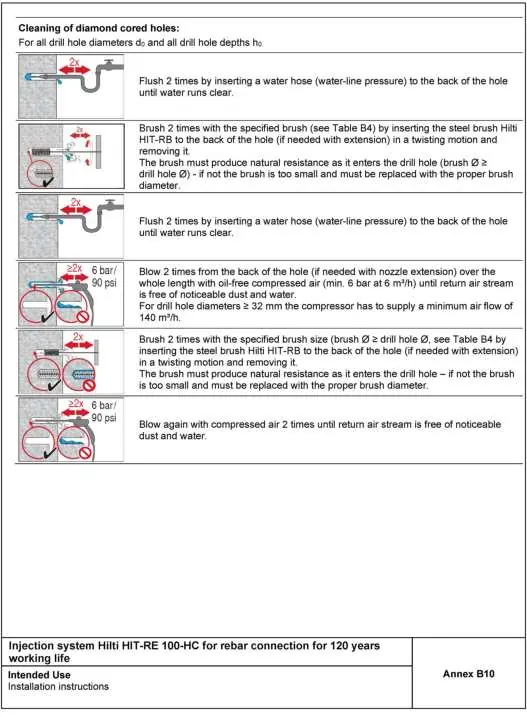

- Schematy czyszczenia (MC, CAC, AC) ilustrują prawidłową sekwencję użycia pompy, szczotki i sprężonego powietrza.

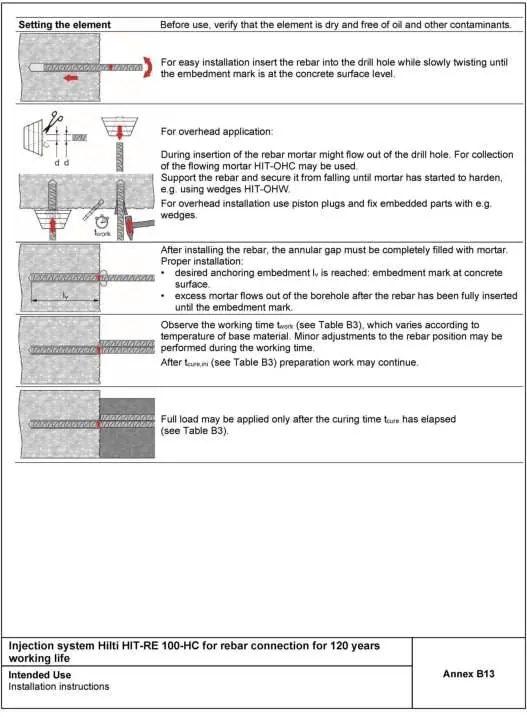

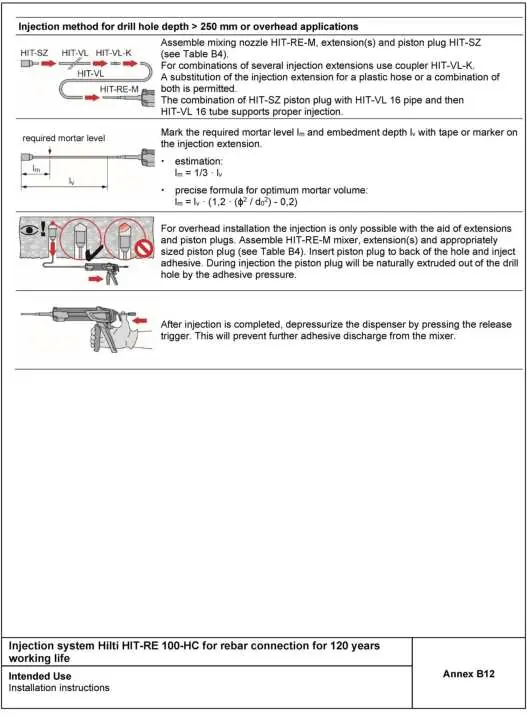

- Schematy iniekcji (B11, B12) pokazują technikę wypełniania otworu w zależności od jego głębokości.
Zgodność modelu
- System przeznaczony do betonu normalnego o klasie wytrzymałości C12/15 do C50/60.
- Dopuszczalne średnice prętów: 8 mm do 40 mm.
- Nie stosować w otworach wypełnionych wodą (kategoria użytkowa: beton suchy lub wilgotny).
