Dokument przedstawia schemat montażu i obsługi systemu pił diamentowych Hilti DST 10-CA oraz DST 20-CA. Instrukcja jest w pełni wizualna i skupia się na precyzyjnym rozmieszczeniu punktów kotwienia oraz sekwencji cięcia. Przed przystąpieniem do pracy należy upewnić się, że podłoże jest stabilne i przygotowane zgodnie z wymiarami montażowymi.
Przygotowanie i montaż

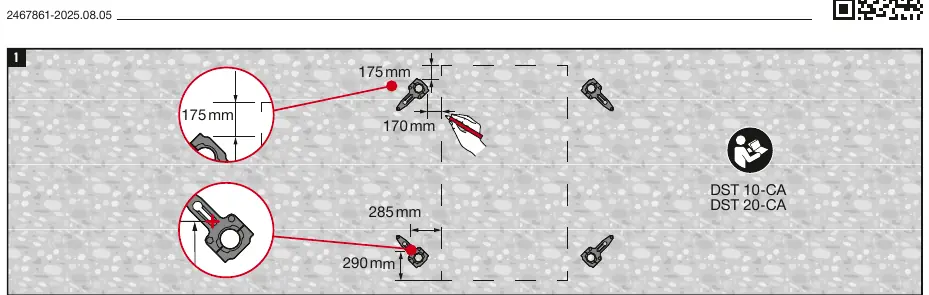

Do poprawnego montażu systemu wymagane jest użycie kotew typu HKD-D M12x50. Należy zachować precyzyjne odstępy między otworami montażowymi:
- Rozstaw otworów: 175 mm x 170 mm oraz 285 mm x 290 mm.

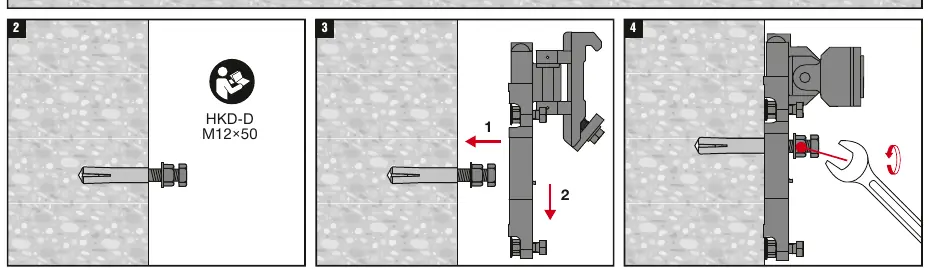

- Użyj wiertarki do wykonania otworów w wyznaczonych punktach.
- Osadź kotwy HKD-D M12x50 w wywierconych otworach.
- Zamontuj wsporniki prowadnicy na kotwach i dokręć elementy mocujące za pomocą klucza.
Sekwencja cięcia
Po poprawnym zamontowaniu prowadnicy, proces cięcia należy przeprowadzić zgodnie z następującymi krokami:
- Ustaw prowadnicę w pozycji startowej.
- Rozpocznij cięcie zgodnie z kierunkiem wskazanym na schemacie.
- Kontynuuj cięcie wzdłuż prowadnicy, zachowując stabilność urządzenia.
- Po zakończeniu cięcia, zdemontuj system w odwrotnej kolejności.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Upewnij się, że otwory są wiercone w odstępach 175x170 mm oraz 285x290 mm.
Sprawdź, czy kotwy HKD-D M12x50 zostały poprawnie osadzone i dokręcone.
Przed użyciem
- Sprawdź wymiary rozstawu otworów (175mm x 170mm / 285mm x 290mm)
- Upewnij się, że posiadasz kotwy HKD-D M12x50
- Przygotuj wiertarkę do wykonania otworów montażowych
- Przygotuj klucz do dokręcenia elementów mocujących
