Instrukcja serwisowa szlifierki kątowej Hilti AG 100-7S
Instrukcja serwisowa dotycząca wymiany szczotek węglowych w szlifierkach kątowych Hilti serii AG 100-7S, AG 115-7S, AG 100-8S oraz AG 115-8S. Zawiera kroki demontażu obudowy i wymiany elementów.
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję serwisową dotyczącą wymiany szczotek węglowych w szlifierkach kątowych Hilti serii AG 100-7S, AG 115-7S, AG 100-8S oraz AG 115-8S. Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy bezwzględnie odłączyć urządzenie od zasilania elektrycznego.

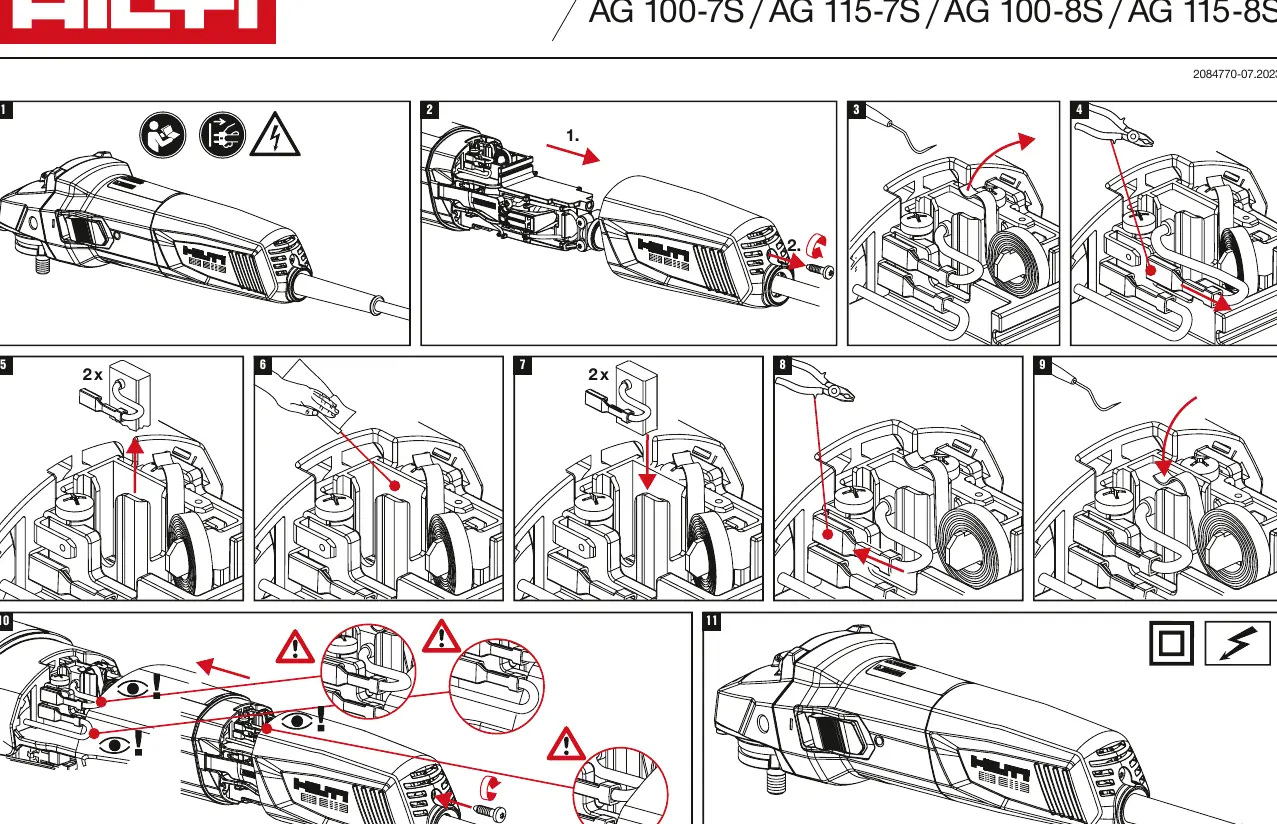

Wymiana szczotek węglowych
Proces wymiany szczotek wymaga otwarcia obudowy urządzenia. Należy postępować zgodnie z poniższymi krokami:
- Przygotowanie: Odłącz wtyczkę przewodu zasilającego od gniazdka elektrycznego.
- Demontaż obudowy: Odkręć śruby mocujące tylną część obudowy silnika i zdejmij ją.
- Odłączenie przewodów: Odłącz przewody zasilające prowadzące do szczotek węglowych.
- Wymiana: Wyjmij zużyte szczotki węglowe z prowadnic. Włóż nowe szczotki węglowe w miejsce starych.
- Podłączenie: Podłącz przewody zasilające do nowych szczotek. Upewnij się, że przewody są poprawnie ułożone i nie zostaną przytrzaśnięte podczas zamykania obudowy.
- Montaż: Załóż z powrotem obudowę silnika i dokręć śruby mocujące.
Po zakończeniu montażu upewnij się, że obudowa jest szczelnie zamknięta, a przewody nie są uszkodzone ani przygniecione.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Może to oznaczać zużycie szczotek węglowych. Należy sprawdzić ich stan i w razie potrzeby wymienić zgodnie z instrukcją.
Przed użyciem
- Odłącz urządzenie od zasilania przed otwarciem obudowy
- Przygotuj odpowiednie szczotki węglowe dedykowane dla danego modelu
- Przygotuj śrubokręt do odkręcenia obudowy
- Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone
