Instrukcja montażu lampy ogrodowej Hinkley 1508CB-LL
Dowiedz się, jak poprawnie zamontować i podłączyć lampę ogrodową Hinkley 1508CB-LL. Instrukcja zawiera kroki instalacji klosza, montażu w podłożu oraz bezpiecznego podłączenia przewodów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i podłączenia lampy ogrodowej Hinkley 1508CB-LL. Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub serwisowych, należy bezwzględnie odłączyć transformator od zasilania elektrycznego, aby uniknąć ryzyka porażenia prądem.

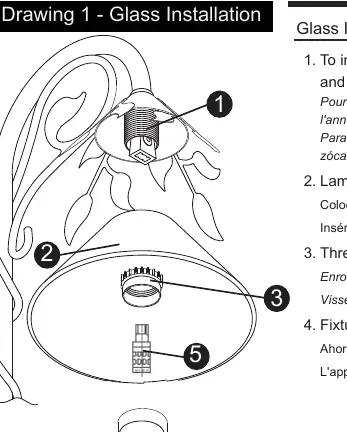

Montaż klosza
- Przytrzymaj klosz (2) w odpowiedniej pozycji nad oprawką (1).
- Nakręć pierścień mocujący klosz (3) na oprawkę (1).
- Umieść żarówkę (5) w oprawce (1).
- Nakręć osłonę żarówki (6) na oprawkę (1).
- Po zakończeniu montażu lampę można podłączyć do zasilania.

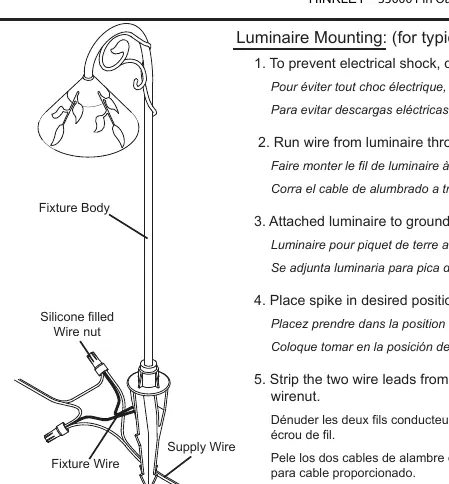

Montaż w podłożu
- Przeprowadź przewód od lampy przez otwór montażowy w górnej części szpikulca do wbijania w ziemię.
- Przykręć korpus lampy do szpikulca, wykorzystując otwór montażowy.
- Umieść szpikulec w wybranym miejscu i wbij go w ziemię, aż kołnierz szpikulca znajdzie się na poziomie gruntu.
Podłączenie elektryczne
Aby zapewnić bezpieczne połączenie, należy:
- Zdjąć izolację z dwóch przewodów lampy.
- Połączyć przewody lampy z głównym przewodem zasilającym, używając dołączonej nakrętki z wypełnieniem silikonowym.
- Ważne: Przewód musi być poprowadzony w bliskiej odległości od lampy lub konstrukcji budynku (np. domu lub tarasu). Przewód zasilający powinien być zakopany na głębokość maksymalnie 15,2 cm (6 cali), aby umożliwić połączenie z główną linią zasilającą.
Informacje o producencie
Hinkley Lighting
Praktyczna pomoc
Typowe problemy
Przed przystąpieniem do jakichkolwiek prac należy odłączyć transformator od źródła zasilania.
Do połączenia przewodów lampy z głównym przewodem zasilającym należy użyć wyłącznie dostarczonej nakrętki z wypełnieniem silikonowym.
Przewód zasilający musi być zakopany na głębokość maksymalnie 15,2 cm (6 cali) w pobliżu konstrukcji budynku lub lampy.
Przed użyciem
- Odłącz transformator od zasilania elektrycznego.
- Przygotuj miejsce montażu w gruncie.
- Upewnij się, że posiadasz dostarczoną nakrętkę z wypełnieniem silikonowym.
- Sprawdź, czy przewód zasilający będzie poprowadzony zgodnie z wymogami (blisko konstrukcji budynku).
