Instrukcja obsługi sterownika oświetlenia krajobrazowego Hinkley 0150WLC
Instrukcja montażu i konfiguracji inteligentnego sterownika oświetlenia krajobrazowego Hinkley 0150WLC, w tym podłączenie transformatora oraz obsługa aplikacji mobilnej.
Spis treści
Opis urządzenia
Hinkley 0150WLC to inteligentny sterownik (dimmer) przeznaczony do systemów oświetlenia krajobrazowego. Urządzenie umożliwia zdalne sterowanie oświetleniem za pomocą dedykowanej aplikacji mobilnej Hinkley, oferując funkcje harmonogramów i automatyzacji.
Montaż i podłączenie
Proces instalacji wymaga zamontowania skrzynki ściemniacza na transformatorze przy użyciu pierścienia blokującego. Kluczowe kroki obejmują:
- Podłączenie zworki fotokomórki, jeśli jest wymagana.
- Przeprowadzenie przewodów przez otwór w obudowie transformatora.
- Połączenie złączy skrzynki ściemniacza z płytą główną.
- Podłączenie przewodów zasilających do zacisków COM i 12V.
- Podłączenie przewodów oświetlenia do odpowiednich stref (Z1+, Z1-, Z2+, Z2-) na płycie głównej.
Uwaga: Do płyty głównej nie można używać przewodów oświetleniowych o przekroju większym niż 10 AWG.
Konfiguracja aplikacji
Aby w pełni wykorzystać możliwości sterownika, należy pobrać aplikację Hinkley ze sklepu App Store lub Google Play. Proces konfiguracji obejmuje:
- Utworzenie konta użytkownika i weryfikację adresu e-mail.
- Włączenie Bluetooth w telefonie w celu sparowania z urządzeniem.
- Dodanie urządzenia w aplikacji i wprowadzenie danych sieci Wi-Fi.
- Ustawienie automatycznych harmonogramów i timerów w głównym menu aplikacji.
Kontakt
W razie pytań technicznych można skontaktować się z producentem pod adresem: HINKLEY, 33000 Pin Oak Parkway, Avon Lake, OH 44012 lub telefonicznie: 800.446.5539 / 440.653.5500. Więcej informacji dostępnych jest na stronie hinkley.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Hinkley Lighting
Praktyczna pomoc
Typowe problemy
Brak wiadomości e-mail z kodem weryfikacyjnym podczas konfiguracji aplikacji.
Sprawdź folder spam w swojej skrzynce odbiorczej.
Problemy z połączeniem aplikacji z urządzeniem.
Upewnij się, że Bluetooth w telefonie jest włączony i urządzenie znajduje się w zasięgu.
Przed użyciem
- Znajdź czyste i bezpieczne miejsce do przeprowadzenia montażu.
- Upewnij się, że posiadasz wszystkie elementy zestawu.
- Sprawdź, czy przekrój przewodów oświetleniowych nie przekracza 10 AWG.
- Pobierz aplikację Hinkley na smartfon.
- Przygotuj dane sieci Wi-Fi (nazwa i hasło).
Ilustracje i schematy

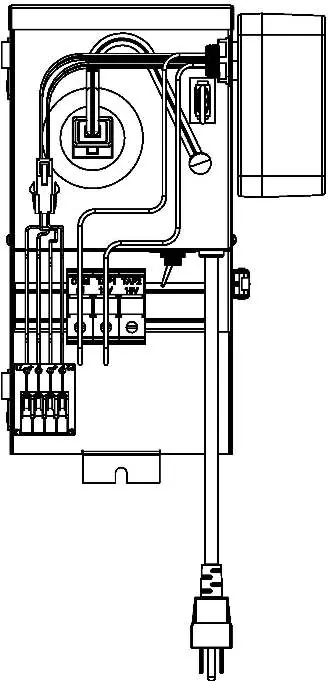

- Schemat przedstawia wnętrze transformatora z zaznaczonymi punktami podłączenia: skrzynką ściemniacza (1), pierścieniem blokującym (2), zworką fotokomórki (3) oraz listwą zaciskową (8).
- Wskazano również sposób prowadzenia przewodów od skrzynki ściemniacza do płyty głównej (6) oraz do zacisków wyjściowych stref (7).
Zgodność modelu
- Urządzenie wymaga sieci Wi-Fi oraz włączonego Bluetooth do pełnej konfiguracji.
- Nie używać przewodów oświetleniowych większych niż 10 AWG na płycie głównej.
