Instrukcja montażu transformatora Hinkley 1500SMT
Dowiedz się, jak poprawnie zamontować i podłączyć transformator Hinkley 1500SMT. Instrukcja zawiera schemat połączeń, kroki instalacji modułu ściemniacza oraz konfigurację stref oświetlenia.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu i podłączenia transformatora Hinkley 1500SMT. Przed przystąpieniem do prac należy przygotować czyste miejsce pracy i upewnić się, że posiadane przewody oświetleniowe spełniają wymogi techniczne (maksymalny przekrój 10 AWG).
Montaż i instalacja

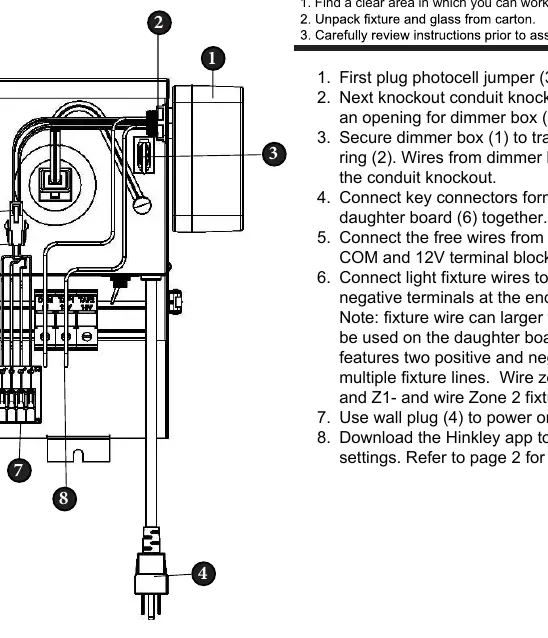

- W razie potrzeby podłącz zworkę fotokomórki (3).
- Przygotuj otwór w obudowie transformatora, aby umożliwić montaż modułu ściemniacza (1).
- Zamocuj moduł ściemniacza (1) do transformatora za pomocą pierścienia blokującego (2). Przewody z modułu muszą przechodzić przez przygotowany otwór.
- Połącz złącza modułu ściemniacza (5) z płytką podrzędną (6).
Podłączenie elektryczne
Połączenia należy wykonać zgodnie z poniższymi krokami:
- Podłącz wolne przewody z modułu ściemniacza do zacisków COM i 12V na bloku zacisków (8).
- Podłącz przewody oświetlenia do zacisków dodatnich i ujemnych na końcu płytki podrzędnej.
- Uwaga: Płytka posiada dwa zestawy zacisków dla różnych stref oświetlenia:
- Strefa 1: podłącz do Z1+ i Z1-.
- Strefa 2: podłącz do Z2+ i Z2-.
- Nie używaj przewodów oświetleniowych grubszych niż 10 AWG na płytce podrzędnej.
Konfiguracja i sterowanie
Po zakończeniu instalacji elektrycznej użyj wtyczki ściennej (4), aby włączyć zasilanie transformatora. Do sterowania ustawieniami ściemniacza należy pobrać aplikację Hinkley na urządzenie mobilne.
