Instrukcja montażu ekranu projekcyjnego Hisense 100L9G

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera szczegółowe wytyczne dotyczące montażu ekranu projekcyjnego Hisense 100L9G. Przed przystąpieniem do prac należy przygotować czyste miejsce o odpowiedniej powierzchni oraz wymagane narzędzia. Ekran wymaga precyzyjnego montażu ramy oraz poprawnego naciągnięcia powierzchni, aby zapewnić optymalną jakość wyświetlanego obrazu.

Przygotowanie do montażu

Przed rozpoczęciem prac upewnij się, że posiadasz wszystkie elementy zestawu wymienione w instrukcji oraz następujące narzędzia: miarka, wiertarka elektryczna, ołówek stolarski, śrubokręt, młotek, wykrywacz przewodów oraz poziomica.

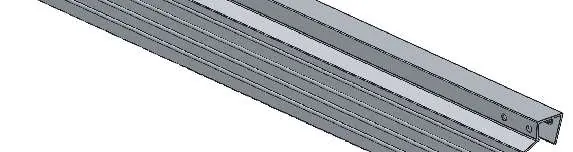

Montaż ramy wewnętrznej

1. Rozłóż elementy ramy na czystym podłożu.
2. Połącz górne i dolne profile wewnętrzne (A1, A2) za pomocą łączników (C) i śrub (E).
3. Wsuń profile boczne (B) w łączniki ramy i zabezpiecz je.

Instalacja powierzchni ekranu

1. Ostrożnie rozwiń powierzchnię ekranu na czystej macie, dbając o to, aby strona z etykietą znajdowała się od spodu.
2. Wsuń pręty z włókna (J1, J2) w krawędzie ekranu.
3. Przeciągnij pręty naciągowe (N, M) przez krawędzie uszczelniające ekranu.
4. Umieść złożoną ramę wewnętrzną na tylnej stronie powierzchni ekranu.
5. Wyrównaj krawędzie i zabezpiecz ekran za pomocą śrub naciągowych (L) i nakrętek (K), zachowując symetryczną kolejność dokręcania, aby uzyskać idealnie płaską powierzchnię.

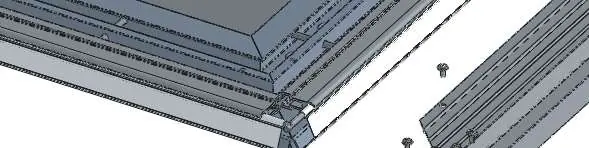

Montaż ramy zewnętrznej

Po naciągnięciu ekranu na ramę wewnętrzną, nałóż profile ramy zewnętrznej (Q1, Q2, R) i połącz je za pomocą łączników (P) oraz śrub (S, T).

Montaż na ścianie

1. Wywierć otwory w ścianie zgodnie z wymiarami podanymi w schemacie montażowym.
2. Zamocuj wsporniki ścienne (V) przy użyciu kołków rozporowych (Z1).
3. Zawieś ekran na wspornikach i użyj prętów regulacyjnych (W), aby wypoziomować ekran i uzyskać najlepszy efekt wyświetlania.

Konserwacja i bezpieczeństwo

• Do czyszczenia powierzchni ekranu używaj wyłącznie miękkiej, czystej ściereczki nasączonej alkoholem etylowym.
• Nie dotykaj powierzchni ekranu zwykłymi ręcznikami.
• Nie narażaj ekranu na bezpośrednie działanie promieni słonecznych.
• Nie umieszczaj ekranu w pobliżu materiałów łatwopalnych lub wybuchowych.
