Instrukcja obsługi regulatora obrotów Hobbywing 80A-4in1-Lite-AT

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące instalacji i konfiguracji regulatora obrotów (ESC) Hobbywing 80A-4in1-Lite-AT. Urządzenie jest przeznaczone do dronów FPV i multirorów. Instrukcja obejmuje schematy połączeń, proces uruchamiania oraz wskazówki dotyczące oprogramowania konfiguracyjnego BLHeliSuite.

Dane techniczne

• Model: 80A-4in1-Lite-AT
• Prąd ciągły: 80A
• Prąd szczytowy (10s): 100A
• Zasilanie (LiPo): 4-8S
• Waga: 41.3g
• Wymiary: 56.1 x 52 x 7 mm
• BEC: Brak

Podłączenie

Instalacja wymaga poprawnego przylutowania przewodów silników oraz kontrolera lotu (FC) do odpowiednich padów na płytce ESC.

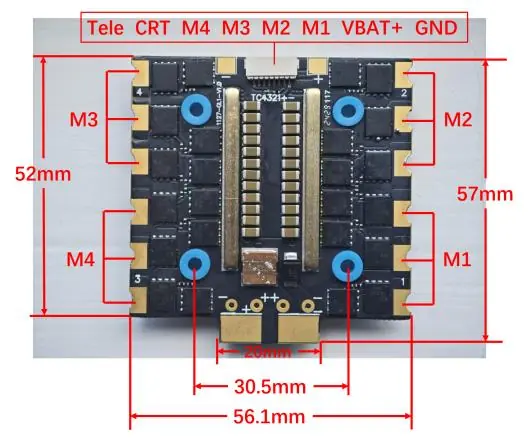

Podłączenie silników

Płytka posiada dedykowane pady dla czterech silników (M1, M2, M3, M4) oraz zasilania (VBAT+, GND). Należy upewnić się, że kolejność podłączenia jest zgodna z konfiguracją w kontrolerze lotu.

Podłączenie FC-ESC

Wykorzystaj dedykowane złącze do połączenia regulatora z kontrolerem lotu, zapewniając przesył sygnałów sterujących.

Uruchomienie

Po podłączeniu zasilania, urządzenie przechodzi sekwencję uzbrajania. Warunkiem uruchomienia silników jest wykrycie sygnału zerowej przepustowości (zero throttle detected). Po poprawnym wykryciu sygnału, silniki będą gotowe do pracy.

Konfiguracja oprogramowania

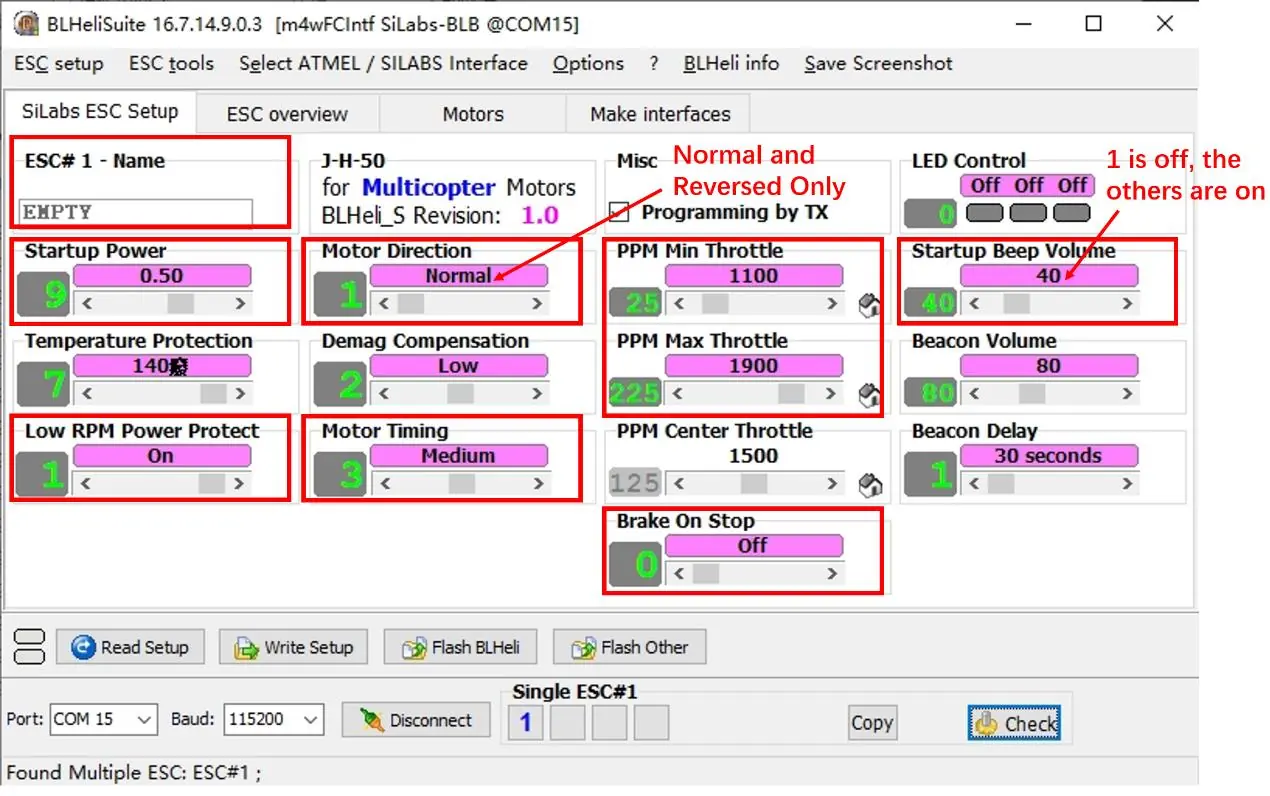

Produkt wykorzystuje własne oprogramowanie układowe. Ze względu na zamknięcie firmy BLHeli, wersja BLHeli_32 nie jest dostępna. Do konfiguracji parametrów należy użyć oprogramowania BLHeliSuite16xx.

Oprogramowanie można pobrać ze strony: https://www.mediafire.com/folder/dx6kfaasyo24l/BLHeliSuite

Szczegółowe informacje o parametrach znajdują się w oficjalnej dokumentacji BLHeli: https://github.com/bitdump/BLHeli/blob/master/BLHeli_S%20SiLabs/BLHeli_S%20manual%20SiLabs%20Rev16.x.pdf
