Instrukcja obsługi frezarki do połączeń lamelowych Holzmann PJ 100PRO
Szybki przewodnik po obsłudze, ustawieniach i konserwacji frezarki do połączeń lamelowych Holzmann PJ 100PRO. Dowiedz się, jak bezpiecznie wymieniać frez, ustawiać głębokość i kąt cięcia oraz przygotować materiał do łączenia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej obsługi, montażu i konserwacji frezarki do połączeń lamelowych Holzmann PJ 100PRO. Urządzenie jest przeznaczone wyłącznie do wykonywania rowków pod połączenia lamelowe w drewnie litym, sklejce, płytach wiórowych i pilśniowych. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć obrażeń ciała i uszkodzenia maszyny.
Opis urządzenia i elementy zestawu
Frezarka wyposażona jest w główny włącznik, blokadę włącznika, uchwyt, regulowany doraz kątowy, osłonę płyty, mechanizm regulacji wysokości i głębokości frezowania, przyłącze do odsysania pyłu oraz worek na pył. Pełna lista komponentów znajduje się w sekcji technicznej instrukcji.
Montaż i przygotowanie
Przed każdą czynnością serwisową lub montażową należy odłączyć urządzenie od zasilania. Wymiana frezu wymaga otwarcia podstawy, zablokowania wrzeciona przyciskiem (11), odkręcenia nakrętki kołnierzowej kluczem i zamontowania nowego narzędzia. Worek na pył należy zamocować na króćcu, jeśli nie jest używany zewnętrzny system odsysania.
Obsługa i ustawienia
Przed rozpoczęciem pracy należy ustawić głębokość frezowania (zgodnie z rozmiarem lameli), kąt cięcia oraz wysokość, tak aby rowek znajdował się w połowie grubości materiału. Obrabiane elementy powinny być oznaczone w miejscu planowanego połączenia. Podczas pracy należy trzymać maszynę oburącz, włączyć ją przed przyłożeniem do materiału i płynnie przesuwać podstawę silnika.
Konserwacja i czyszczenie
Maszynę należy czyścić po każdym użyciu suchą szmatką lub szczotką. Raz w miesiącu należy przeprowadzić dokładne czyszczenie, dbając o drożność otworów wentylacyjnych. Nie wolno używać agresywnych środków chemicznych ani myjek ciśnieniowych. Urządzenie należy przechowywać w suchym, chłodnym miejscu, chronionym przed wilgocią i dziećmi.
Bezpieczeństwo
Zabrania się pracy w rękawicach ochronnych. Należy stosować okulary ochronne i ochronę słuchu. Maszyna nie jest przeznaczona do pracy na zewnątrz ani w środowisku zagrożonym wybuchem. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany serwis.
Informacje o producencie
HOLZMANN Maschinen GmbH
Praktyczna pomoc
Typowe problemy
Sprawdź, czy frez jest poprawnie zamontowany i dokręcony oraz czy ustawiona głębokość frezowania odpowiada rozmiarowi używanych lameli.
Opróżnij worek na pył lub sprawdź, czy przyłącze odsysania nie jest zatkane. Upewnij się, że worek jest poprawnie zamocowany.
Sprawdź, czy w mechanizmie prowadzącym nie nagromadził się pył drzewny i wyczyść go zgodnie z instrukcją konserwacji.
Przed użyciem
- Sprawdź stan techniczny urządzenia i przewodu zasilającego.
- Upewnij się, że frez jest ostry i nieuszkodzony.
- Sprawdź, czy wszystkie śruby i elementy regulacyjne są dokręcone.
- Ustaw odpowiednią głębokość frezowania dla używanych lameli.
- Załóż okulary ochronne i ochronę słuchu.
- Upewnij się, że obrabiany materiał jest stabilnie zamocowany.
Parametry w praktyce
- Max. głębokość frezowania 19 mm
- Maksymalny zasięg frezu w głąb materiału, dostosowany do standardowych rozmiarów lameli.
- Rozsah úhlu -45° - +90°
- Możliwość wykonywania połączeń pod różnymi kątami, co zwiększa wszechstronność urządzenia.
- Ochranná třída II
- Urządzenie posiada podwójną izolację, co zwiększa bezpieczeństwo elektryczne użytkownika.
Ilustracje i schematy
- Elementy 1-16 na schemacie identyfikują kluczowe części: włącznik, uchwyt, regulację głębokości, kąta i wysokości oraz worek na pył.

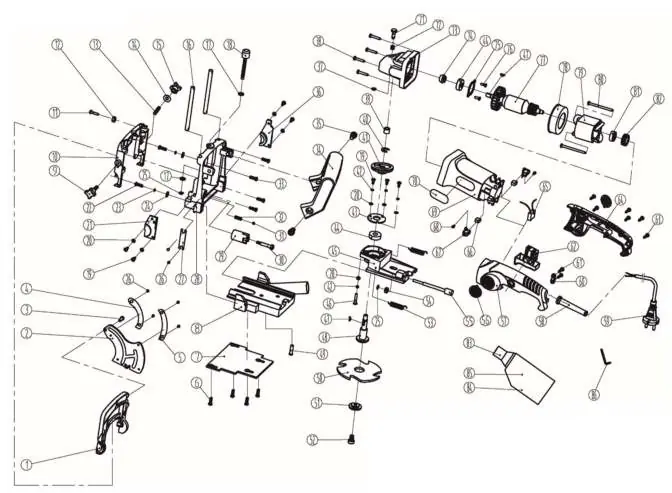

- Rysunek złożeniowy (strona 25) służy do identyfikacji części zamiennych przy składaniu zamówień serwisowych.
Zgodność modelu
- Używaj wyłącznie oryginalnych części zamiennych Holzmann, aby zachować gwarancję.
- Stosuj tylko frezy o średnicy 100 mm z otworem 22 mm.
