Instrukcja obsługi dekoracji świątecznej Home Accents Holiday 21SV23099 6ft Animated Singing Santa
Szybki przewodnik po montażu i obsłudze dekoracji świątecznej Home Accents Holiday 21SV23099 6ft Animated Singing Santa. Dowiedz się, jak poprawnie złożyć figurę, podłączyć zasilanie i korzystać z czujnika ruchu.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dekoracja 6ft Animated Singing Santa wymaga montażu stelaża, połączenia kabli silnika i czujnika, a następnie podłączenia zasilacza. Urządzenie posiada trzy tryby pracy: czujnik ruchu (IR), tryb zewnętrznego przycisku (Try Me) oraz tryb ciągły. str. 1, 2, 3
Najważniejsze czynności
- Montaż stelaża i postaci str. 1, 2
- Podłączenie zasilania i kabli str. 2, 3
Pierwsze uruchomienie
- Podłącz zasilacz, ustaw przełącznik na skrzynce kontrolnej na wybrany tryb (IR, Try Me lub ciągły) i wyreguluj głośność. str. 3
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak ruchu lub dźwięku
Sprawdź połączenia kabli, upewnij się, że czujnik nie jest zasłonięty i głośność nie jest wyciszona.
str. 1, 3Konserwacja i reset
- Przechowuj w oryginalnym opakowaniu, chroń przed wilgocią i ciepłem. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 100-240VAC 50/60Hz | Napięcie wejściowe | str. 1 |
| Wyjście zasilacza | 5.9V 2.0A | Napięcie wyjściowe | str. 1 |
| Zasięg czujnika | 2m / 6.5ft | Maksymalny zasięg wykrywania ruchu | str. 3 |
Gdzie szukać w PDF

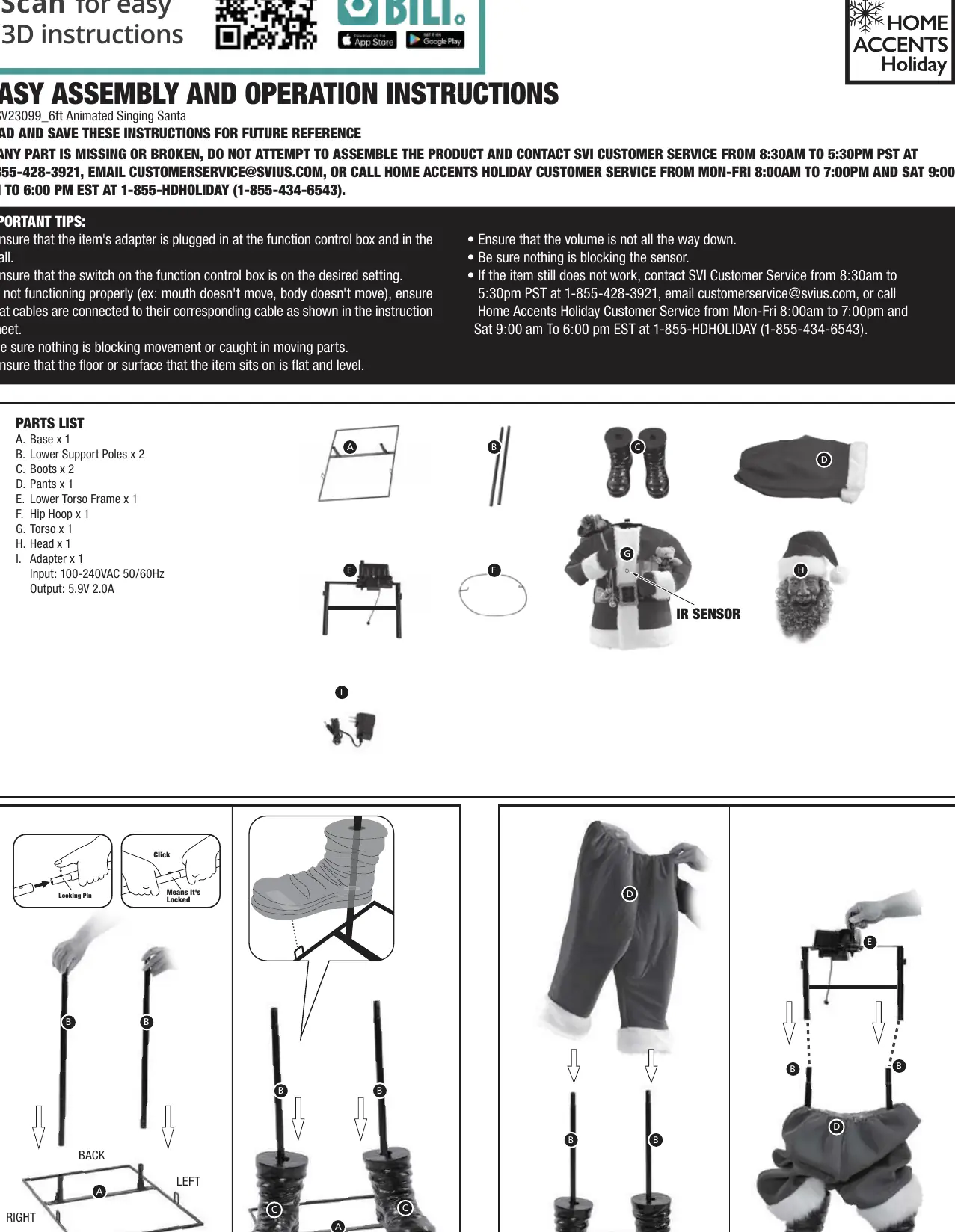

- Lista części i montaż podstawy str. 1
- Montaż tułowia i połączenia kabli str. 2
- Instrukcja obsługi i ostrzeżenia str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Dekoracja 6ft Animated Singing Santa jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń. Przed montażem upewnij się, że posiadasz wszystkie części wymienione w instrukcji. Urządzenie wymaga zasilania z dołączonego zasilacza. W przypadku problemów z działaniem (np. brak ruchu ust lub ciała), sprawdź poprawność połączeń kablowych oraz upewnij się, że czujnik ruchu nie jest zasłonięty.
Lista części
- Podstawa
- Dolne słupki wsporcze (2 szt.)
- Buty (2 szt.)
- Spodnie
- Dolna rama tułowia
- Obręcz biodrowa
- Tułów
- Głowa
- Zasilacz
Montaż
- Podstawa i nogi: Włóż dolne słupki wsporcze w podstawę, aż usłyszysz kliknięcie blokady. Nałóż buty na słupki.
- Spodnie: Naciągnij spodnie na słupki wsporcze.

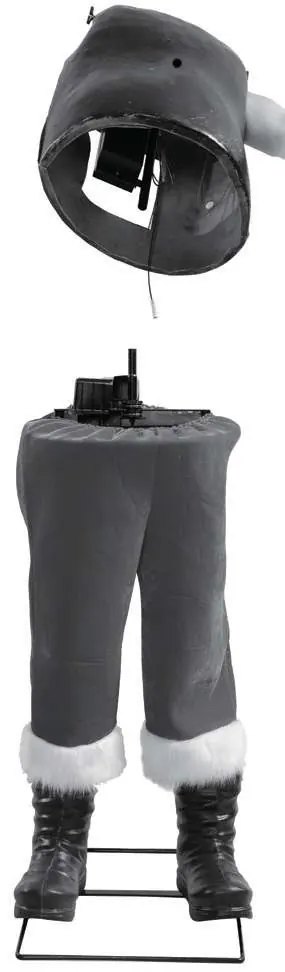

- Tułów: Zamontuj dolną ramę tułowia na słupkach wsporczych. Następnie zamontuj obręcz biodrową.
- Górna część: Połącz tułów z dolną ramą. Połącz głowę z tułowiem, pamiętając o podłączeniu odpowiednich kabli.
- Wykończenie: Zasuń zamek błyskawiczny na plecach postaci.
Podłączenie i uruchomienie
Podłącz zasilacz do skrzynki kontrolnej znajdującej się na ramie tułowia, a następnie do gniazdka elektrycznego. Upewnij się, że podłoga jest płaska i stabilna. Użyj pokrętła na skrzynce kontrolnej, aby wyregulować głośność.
Ustawienia i obsługa
Skrzynka kontrolna posiada przełącznik trybów pracy:
- Tryb czujnika (IR): Aktywuje dźwięk i animację po wykryciu ruchu przez czujnik podczerwieni. Zasięg czujnika wynosi do 2 metrów (6.5 stopy) w kącie 80 stopni (lewo-prawo, góra-dół).
- Tryb "Try Me": Umożliwia aktywację urządzenia tylko za pomocą zewnętrznego przycisku (Step Here Try Me Activation Pad - brak w zestawie).
- Tryb ciągły: Urządzenie pracuje w sposób ciągły (dźwięk i animacja).
Konserwacja i przechowywanie
Dla zapewnienia najlepszej wydajności, używaj produktu wewnątrz pomieszczeń. Gdy nie jest używany, przechowuj produkt w oryginalnym opakowaniu. Chroń przed wilgocią i źródłami ciepła.
Praktyczna pomoc
Typowe problemy
Brak ruchu ust lub ciała
Sprawdź, czy wszystkie kable są poprawnie połączone zgodnie z instrukcją.
Urządzenie nie działa
Sprawdź, czy zasilacz jest podłączony do gniazdka i skrzynki kontrolnej, upewnij się, że czujnik nie jest zasłonięty oraz że głośność nie jest ustawiona na minimum.
Przed użyciem
- Upewnij się, że podłoże jest płaskie i stabilne.
- Sprawdź, czy wszystkie części są obecne.
- Podłącz kable zgodnie z dopasowaniem kolorów.
- Upewnij się, że czujnik IR nie jest zasłonięty.
- Ustaw głośność na pożądanym poziomie.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Zasilanie (Input)
- 100-240VAC 50/60Hz
- Wyjście zasilacza (Output)
- 5.9V 2.0A
- Zasięg czujnika IR
- Do 2 metrów (6.5 stopy)
- Kąt działania czujnika
- 80 stopni (lewo-prawo, góra-dół)
Ilustracje i schematy
- Schemat 1.1: Montaż podstawy i słupków wsporczych z blokadą.
- Schemat 5.1: Podłączanie zasilacza do skrzynki kontrolnej.

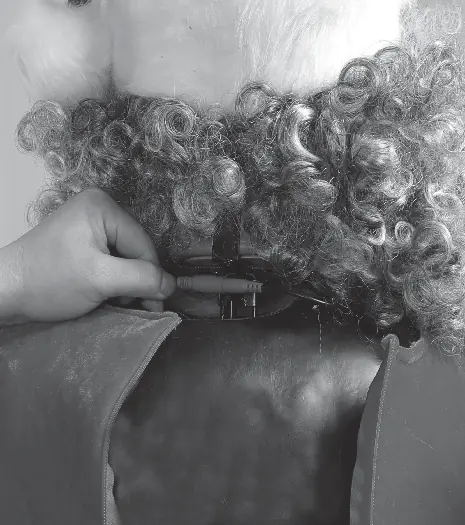

- Schemat 6.1-6.2: Podłączanie kabli ruchu ust i silnika obrotowego.
