Instrukcja obsługi lampy wiszącej Home Depot 1-Light
Szybki przewodnik instalacji i obsługi lampy wiszącej Home Depot 1-Light. Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody oraz dobrać odpowiednią żarówkę.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i bezpiecznego użytkowania lampy wiszącej. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie główne w skrzynce bezpiecznikowej, aby uniknąć ryzyka porażenia prądem. Lampa przeznaczona jest wyłącznie do użytku wewnętrznego w suchych pomieszczeniach oraz do montażu sufitowego.
Wymagania dotyczące żarówek
- Gwint: E26 (średni).
- Maksymalna moc żarówki żarowej: 60W.
- Maksymalna moc żarówki LED: 9W.
- Maksymalna moc żarówki fluorescencyjnej (CFL): 13W.
- Maksymalna moc żarówki LED z własnym balastem: 9W.

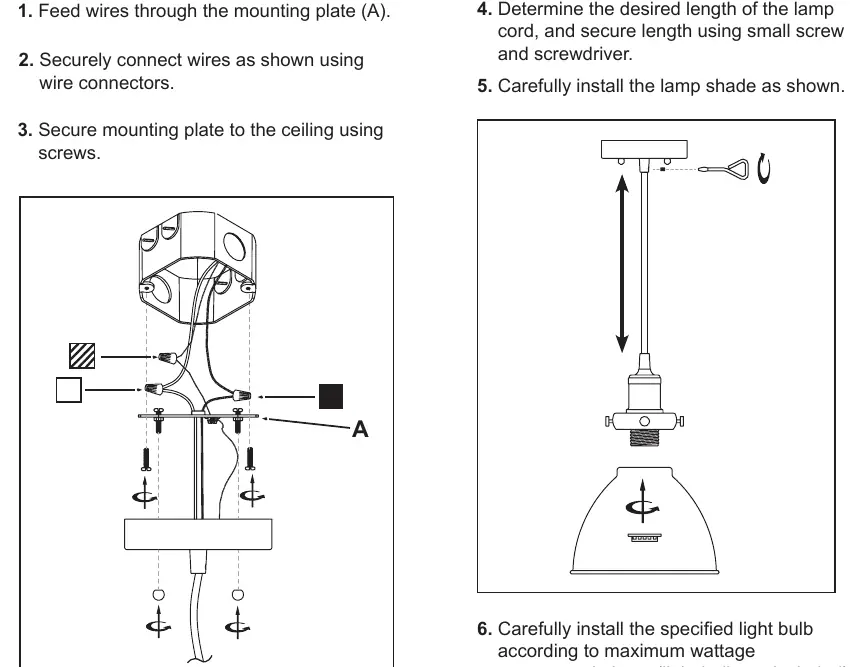

Instalacja i montaż
- Wyjmij lampę i zestaw montażowy z opakowania. Upewnij się, że żadne części nie zaginęły.
- Przełóż przewody przez płytę montażową (A).
- Podłącz przewody zgodnie ze schematem (biały do białego, czarny do czarnego, zielony/miedź do uziemienia) za pomocą złączy przewodów.
- Przykręć płytę montażową do sufitu za pomocą śrub.
- Dostosuj żądaną długość przewodu lampy i zabezpiecz ją za pomocą małej śruby i śrubokręta.
- Zainstaluj klosz lampy zgodnie z ilustracją.
- Wkręć odpowiednią żarówkę (brak w zestawie).
Podłączenie elektryczne
Lampa wymaga zasilania 120V, 60Hz. Przewody należy łączyć w następujący sposób:
- Przewód biały z instalacji do przewodu białego lampy.
- Przewód czarny z instalacji do przewodu czarnego lampy.
- Przewód uziemiający (zielony lub miedziany) do przewodu uziemiającego lampy.
Jeśli nie masz doświadczenia w pracach elektrycznych, zleć instalację wykwalifikowanemu elektrykowi.
Konserwacja i czyszczenie
- Zawsze wyłączaj światło i pozwól żarówce ostygnąć przed czyszczeniem.
- Czyść lampę miękką, suchą szmatką lub miotełką do kurzu.
- Unikaj stosowania silnych środków chemicznych lub ściernych, które mogą uszkodzić wykończenie lampy.
Informacje o producencie
The Home Depot
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy żarówka jest poprawnie wkręcona oraz czy zasilanie w skrzynce bezpiecznikowej jest włączone.
Ryzyko porażenia prądem
Zawsze wyłączaj główne zasilanie przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej.
Przed użyciem
- Sprawdź zawartość opakowania pod kątem brakujących części.
- Upewnij się, że posiadasz odpowiednie narzędzia (śrubokręt).
- Wyłącz zasilanie w obwodzie elektrycznym.
- Upewnij się, że miejsce montażu jest suche i wewnątrz pomieszczenia.
- Przygotuj żarówkę z gwintem E26 o odpowiedniej mocy.
Ilustracje i schematy

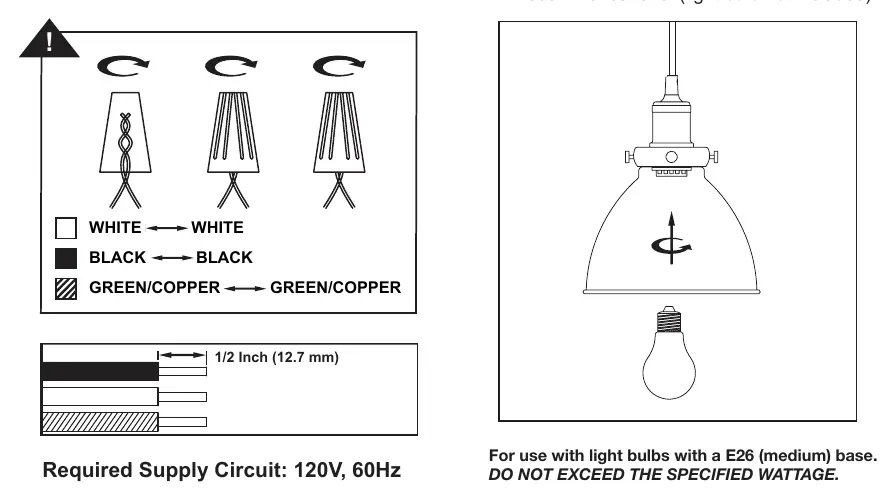

- Schemat połączeń pokazuje poprawne łączenie przewodów: biały-biały, czarny-czarny, zielony/miedź-uziemienie.
- Ilustracja montażu wskazuje sposób regulacji długości przewodu za pomocą śruby blokującej.
Zgodność modelu
- Tylko do użytku wewnątrz pomieszczeń.
- Tylko do montażu sufitowego.
- Wymaga 3-przewodowego systemu zasilania z uziemieniem.
