Instrukcja montażu maskownicy ściennej Honeywell 209920A
Dowiedz się, jak poprawnie zamontować maskownicę ścienną Honeywell 209920A. Instrukcja zawiera kroki montażu, wymiary oraz listę kompatybilnych termostatów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Maskownica 209920A służy do estetycznego zakrycia śladów po starym termostacie na ścianie podczas montażu nowego modelu. str. 1
Najważniejsze czynności
- Montaż maskownicy str. 1, 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 216 x 152 mm | Wymiary zewnętrzne maskownicy | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcja montażu i wymiary str. 1
- Schemat montażu str. 2
Spis treści
Najważniejsze informacje z instrukcji
Maskownica ścienna Honeywell 209920A jest akcesorium montażowym służącym do estetycznego zakrycia śladów po starym termostacie na ścianie. Produkt jest przeznaczony do montażu na ścianie lub na puszce instalacyjnej 2 x 4 cale. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie urządzenia.
Zastosowanie i kompatybilność
Maskownica 209920A jest kompatybilna z następującymi modelami termostatów Honeywell:
- T7512
- T7516
- T7518
- T8131
- T8132

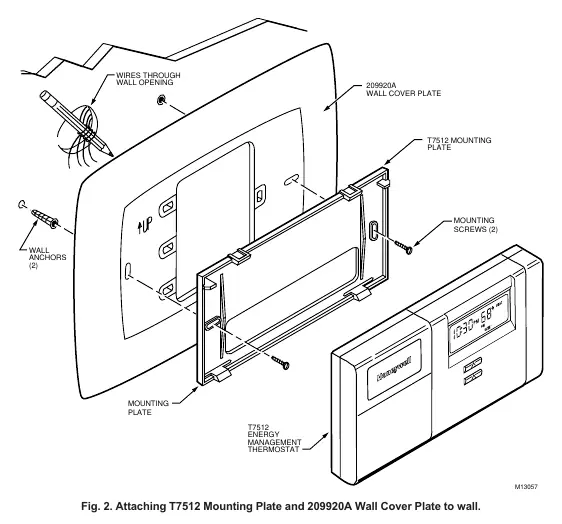

Montaż maskownicy
Proces instalacji powinien być przeprowadzony przez wykwalifikowanego technika serwisu. Kroki montażu:
- Zaznacz i wywierć otwory montażowe zgodnie z instrukcją dołączoną do termostatu.
- Umieść maskownicę ścienną na ścianie lub puszce instalacyjnej.
- Zamontuj płytkę montażową termostatu lub sam termostat bezpośrednio na maskownicy.
- Przeciągnij przewody przez otwór w maskownicy.
- Włóż śruby dołączone do termostatu, wypoziomuj całość i dokręć.
Dane techniczne i wymiary
Wymiary zewnętrzne maskownicy wynoszą 8-1/2 cala (216 mm) szerokości oraz 6 cali (152 mm) wysokości. Szczegółowe wymiary otworów montażowych znajdują się na rysunku technicznym w instrukcji.
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Przed użyciem
- Odłącz zasilanie przed rozpoczęciem prac montażowych
- Upewnij się, że posiadasz kompatybilny termostat (T7512, T7516, T7518, T8131 lub T8132)
- Przygotuj wiertarkę do wykonania otworów montażowych
- Sprawdź, czy ściana lub puszka instalacyjna (2x4 cale) jest odpowiednia do montażu
Parametry w praktyce
- Wymiary zewnętrzne
- 216 mm szerokości x 152 mm wysokości
