Instrukcja wymiany baterii UPS Honeywell Thor CV31

Praktyczny przewodnik wymiany baterii UPS w urządzeniu Honeywell Thor CV31. Zawiera szczegółowe kroki demontażu obudowy, odłączania złączy, instalacji nowej baterii oraz poprawnego dokręcania śrub z wymaganym momentem obrotowym.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści
Kroki 1-4: Odkręcanie obudowy i płytki zabezpieczającej Strona 1 Kroki 5-10: Wymiana baterii i podłączenie złączy Strona 2 Kroki 11-15: Finalny montaż i dokręcanie śrub Strona 3

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera procedurę wymiany baterii UPS w urządzeniu Honeywell Thor CV31. Proces wymaga użycia śrubokręta i przestrzegania określonych momentów obrotowych podczas ponownego montażu, aby zapewnić szczelność i bezpieczeństwo urządzenia.

Demontaż obudowy i baterii

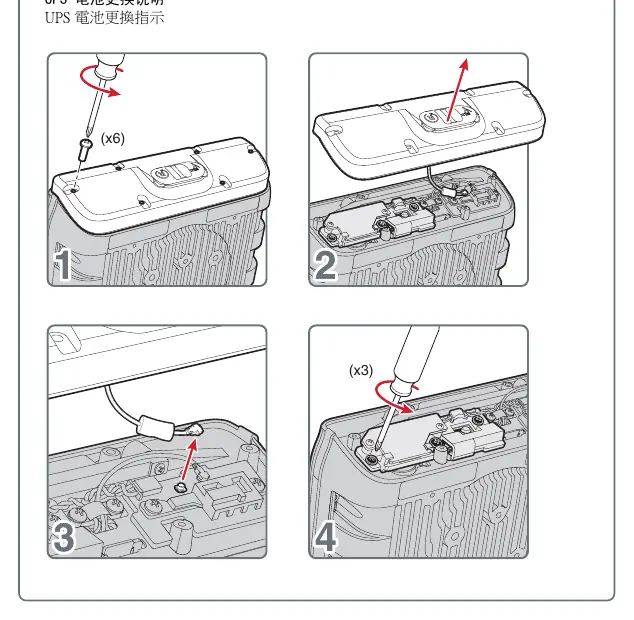

Kroki 1-4: Odkręcanie obudowy i płytki zabezpieczającej
Kroki 1-4: Odkręcanie obudowy i płytki zabezpieczającej
  1. Odkręć 6 śrub mocujących pokrywę obudowy.
  2. Zdejmij pokrywę obudowy.
  3. Odłącz złącze zasilania znajdujące się wewnątrz urządzenia.
  4. Odkręć 3 śruby mocujące płytkę zabezpieczającą baterię.
  5. Zdejmij płytkę zabezpieczającą.
  6. Odłącz złącze baterii od płyty głównej.
  7. Wyjmij zużytą baterię z komory.

Instalacja nowej baterii

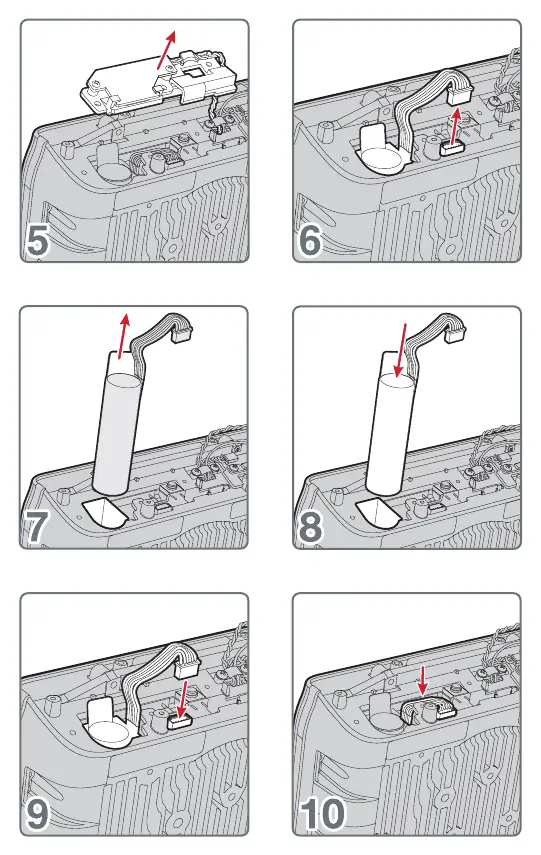

Kroki 5-10: Wymiana baterii i podłączenie złączy
Kroki 5-10: Wymiana baterii i podłączenie złączy

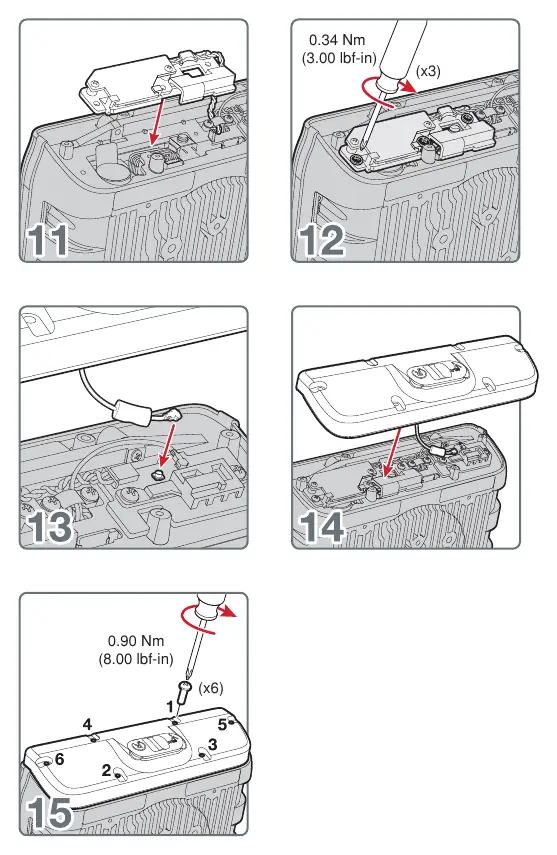

Kroki 11-15: Finalny montaż i dokręcanie śrub
Kroki 11-15: Finalny montaż i dokręcanie śrub
  1. Włóż nową baterię do komory.
  2. Podłącz złącze nowej baterii do odpowiedniego gniazda na płycie głównej.
  3. Umieść przewody w sposób uporządkowany, aby nie zostały przygniecione.
  4. Umieść płytkę zabezpieczającą na miejscu.
  5. Przykręć 3 śruby mocujące płytkę zabezpieczającą, stosując moment obrotowy 0,34 Nm (3,00 lbf-in).
  6. Podłącz złącze zasilania.
  7. Załóż pokrywę obudowy.
  8. Przykręć 6 śrub mocujących pokrywę, stosując moment obrotowy 0,90 Nm (8,00 lbf-in). Zaleca się dokręcanie śrub w kolejności krzyżowej, aby zapewnić równomierny docisk.

Informacje o producencie

Honeywell International Inc.

Profil marki
Strona producenta https://www.honeywell.com Wsparcie https://www.honeywell.com/us/en/support

Praktyczna pomoc

Typowe problemy

Trudności z dopasowaniem pokrywy

Upewnij się, że przewody są poprawnie ułożone i nie blokują zamykania obudowy.

Ryzyko uszkodzenia gwintów lub obudowy

Należy bezwzględnie przestrzegać zalecanych momentów obrotowych: 0,34 Nm dla płytki baterii oraz 0,90 Nm dla obudowy zewnętrznej.

Przed użyciem

  • Przygotuj odpowiedni śrubokręt pasujący do śrub obudowy.
  • Upewnij się, że posiadasz oryginalną baterię zamienną 1021AB01.
  • Wyłącz urządzenie i odłącz wszelkie źródła zasilania przed rozpoczęciem prac.
  • Zapewnij czyste stanowisko pracy, aby nie zgubić małych śrub.
