Instrukcja montażu zderzaka przedniego Hooke Road 07-13 Tundra

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu zderzaka przedniego Hooke Road (model BXG.5204-S) w pojazdach Toyota Tundra z roczników 2007-2013. Dokument zawiera szczegółowy wykaz części, wymagane narzędzia oraz instrukcję krok po kroku.

Wymagane narzędzia i czas pracy

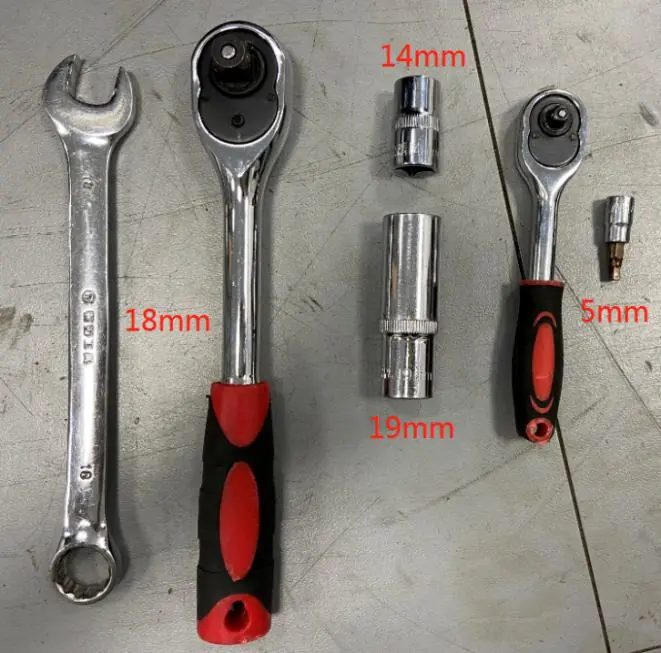

Do poprawnego montażu wymagane są następujące narzędzia:

• Klucz nasadowy HEX 14mm
• Klucz nasadowy HEX 19mm
• Klucz płaski/oczkowy 18mm
• Klucz nasadowy HEX 5mm

Szacowany czas instalacji wynosi 1-2 godziny. Zaleca się pracę w 2-3 osoby.

Zawartość zestawu

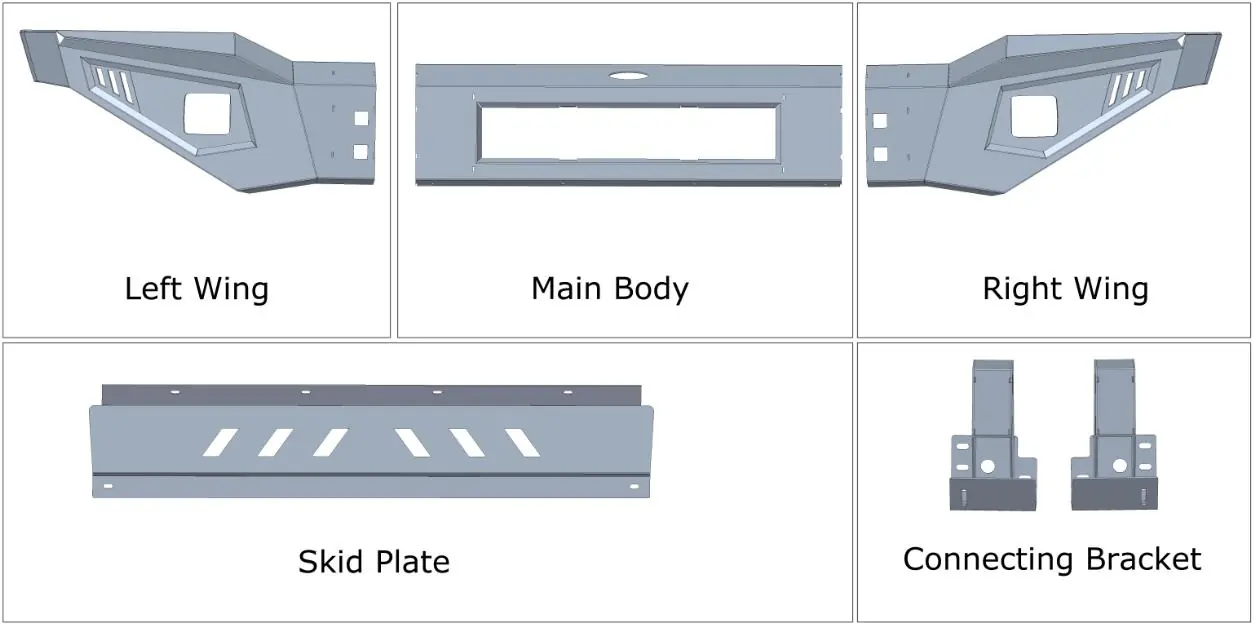

Zestaw zawiera korpus główny zderzaka, lewe i prawe skrzydło, płytę osłonową (skid plate) oraz wsporniki łączące. W zestawie znajdują się również niezbędne śruby, nakrętki i podkładki (M12 i M8).

Instrukcja montażu

Przed rozpoczęciem upewnij się, że wszystkie części są obecne. Proces instalacji przebiega następująco:

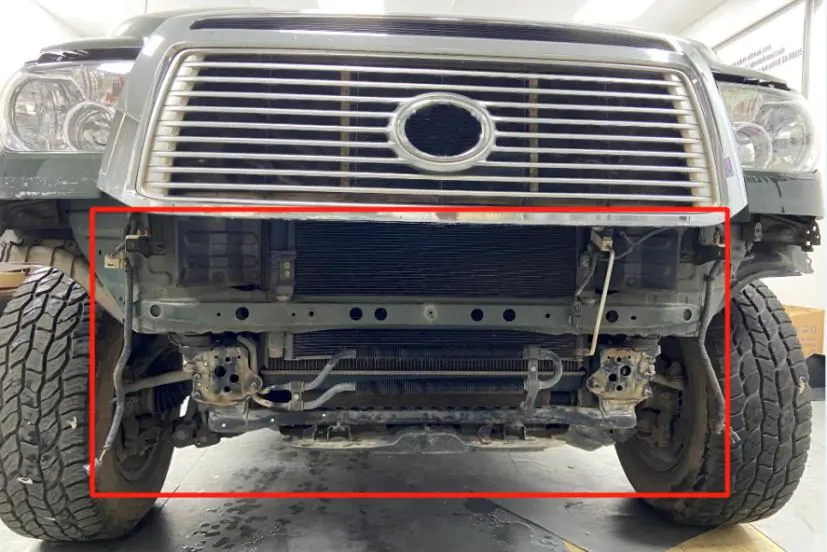

• Krok 1: Zdemontuj oryginalny zderzak pojazdu.
• Krok 2: Złóż lewe i prawe skrzydło z korpusem głównym, używając śrub M12*30, podkładek sprężynujących M12, podkładek płaskich M12*30*2 oraz nakrętek M12.

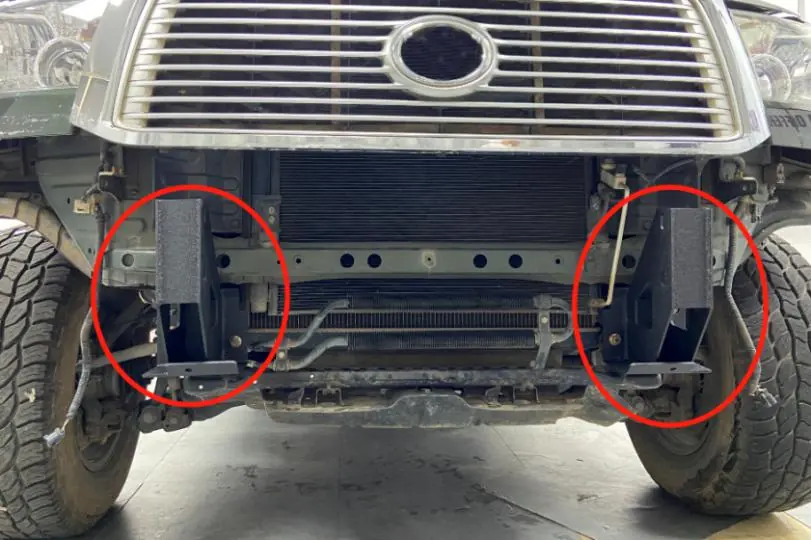

• Krok 3: Zamontuj wsporniki łączące do ramy pojazdu, wykorzystując fabryczne śruby.

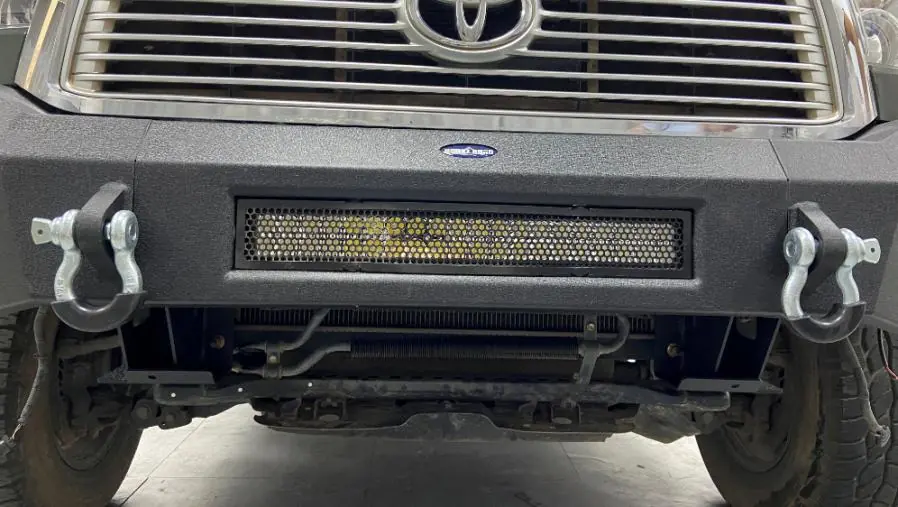

• Krok 4: Zamontuj zderzak na pojeździe, używając śrub M12*110, podkładek sprężynujących M12, podkładek płaskich M12*30*2 oraz nakrętek M12.

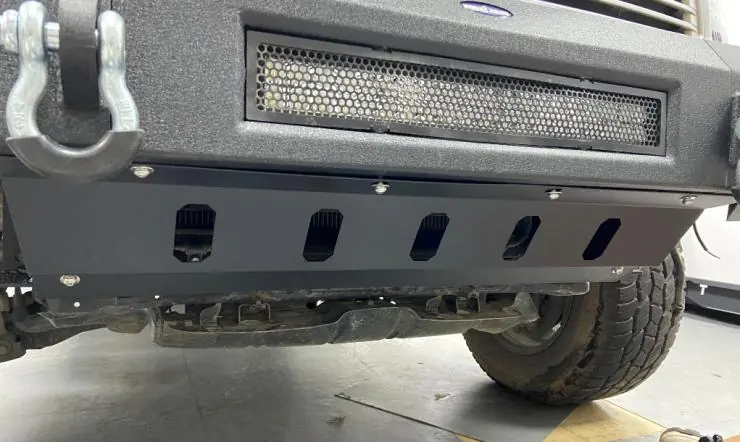

• Krok 5: Zamontuj płytę osłonową za pomocą śrub M8*20, podkładek sprężynujących M8, podkładek płaskich M8*16*1.2 oraz nakrętek M8.

Uwagi końcowe

Części w instrukcji mogą nieznacznie różnić się od rzeczywistej zawartości opakowania, co nie wpływa na proces instalacji. W razie pytań skontaktuj się z dystrybutorem.
