Instrukcja obsługi płyty indukcyjnej Hotpoint 1234X
Poznaj funkcje i zasady obsługi płyty indukcyjnej Hotpoint 1234X. Instrukcja zawiera wskazówki dotyczące instalacji, podłączenia elektrycznego, zarządzania mocą oraz codziennego użytkowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Płyta indukcyjna Hotpoint 1234X wymaga profesjonalnej instalacji elektrycznej. Przed pierwszym użyciem należy skonfigurować zarządzanie mocą (Power Management), aby dostosować urządzenie do instalacji domowej. Płyta obsługuje naczynia ferromagnetyczne o płaskim dnie.
Instalacja i podłączenie elektryczne
Instalacja musi być wykonana przez wykwalifikowanego technika zgodnie z lokalnymi przepisami. Należy zapewnić odpowiednią wentylację pod płytą (min. 12 mm odstępu). Podłączenie elektryczne musi być zgodne ze schematem dla danego napięcia (380-415V lub 220-240V).
Pierwsze uruchomienie i zarządzanie mocą
Po podłączeniu do zasilania, w ciągu 60 sekund należy ustawić poziom mocy (2.5 kW, 4.0 kW, 6.0 kW lub 7.2 kW). W tym celu należy przytrzymać przycisk „+” timera przez 5 sekund, aż pojawi się „PL”, a następnie wybrać żądaną wartość.
Codzienna obsługa i funkcje
- Flexi Space: Łączy dwie strefy gotowania w jedną dużą powierzchnię.
- My Menu: Dostęp do funkcji specjalnych (Topnienie, Podtrzymywanie ciepła, Wolne gotowanie).
- Booster (P): Szybkie podgrzewanie.
- Blokada panelu: Przytrzymaj przycisk OK przez 3 sekundy.
Czyszczenie i konserwacja
Do czyszczenia nie używać myjek parowych ani środków ściernych. W przypadku przypaleń używać skrobaka. Jeśli płyta posiada powłokę CleanProtect, należy namoczyć zabrudzenia wodą przez 2-5 minut przed czyszczeniem.
Rozwiązywanie problemów
W przypadku błędów (np. F0E1, F0E7) należy sprawdzić poprawność ustawienia naczyń lub podłączenia elektrycznego. Błąd „d E” oznacza włączony tryb demonstracyjny.
Informacje o producencie
Hotpoint
Praktyczna pomoc
Typowe problemy
Kod błędu F0E1
Naczynie nie jest wykrywane lub nie jest kompatybilne. Sprawdź ustawienie naczynia lub użyj innego.
Kod błędu F0E7
Nieprawidłowe podłączenie zasilania. Sprawdź schemat podłączenia elektrycznego.
Kod błędu d E
Włączony tryb demonstracyjny. Wyłącz go zgodnie z instrukcją w sekcji 'Demo Mode'.
Płyta nie grzeje lub wyłącza się
Sprawdź, czy naczynie jest ferromagnetyczne i czy ma płaskie dno. Sprawdź, czy nie włączono blokady panelu.
Przed użyciem
- Upewnij się, że naczynia są ferromagnetyczne.
- Sprawdź, czy napięcie w sieci jest zgodne z tabliczką znamionową.
- Upewnij się, że instalacja elektryczna została wykonana przez wykwalifikowanego technika.
- Usuń wszelkie materiały opakowaniowe z urządzenia.
- Skonfiguruj poziom mocy (Power Management) w ciągu 60 sekund od podłączenia.
Ilustracje i schematy

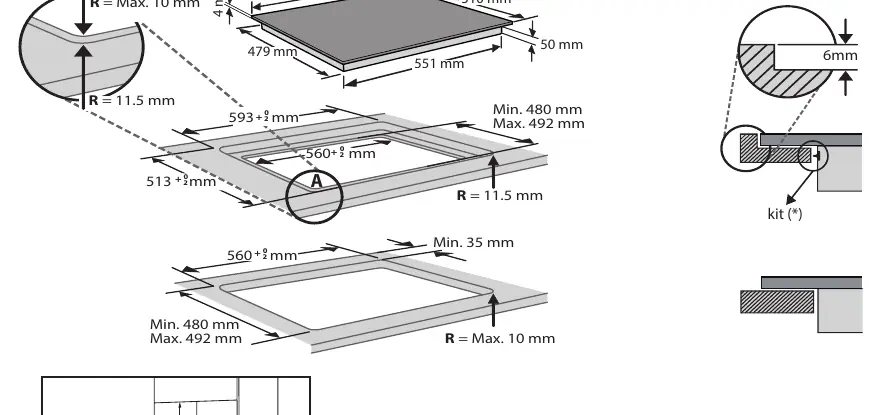

- Schemat instalacji pokazuje wymiary wycięcia w blacie (560x480-492 mm) oraz minimalne odstępy wentylacyjne.

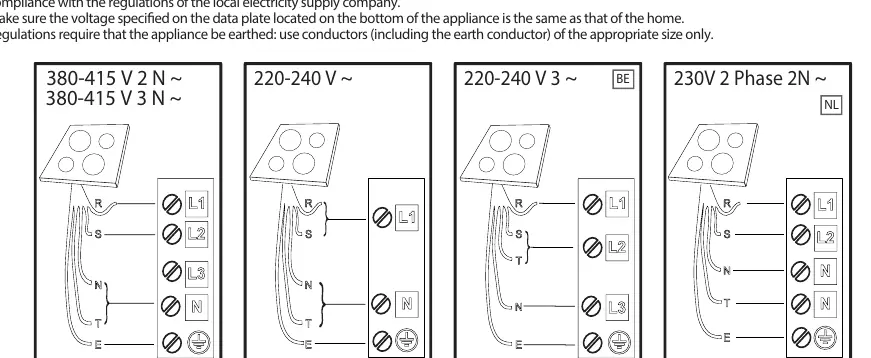

- Schemat podłączenia elektrycznego przedstawia różne konfiguracje napięcia (380-415V, 220-240V).
Zgodność modelu
- Używaj tylko naczyń z dnem ferromagnetycznym.
- Naczynia muszą mieć płaskie dno.
- Nie używaj naczyń z aluminium, miedzi lub szkła.
