Instrukcja instalacji oprogramowania układowego HP 15C Collectors Edition
Dowiedz się, jak zainstalować oprogramowanie układowe w kalkulatorze HP 15C Collectors Edition. Przewodnik krok po kroku dotyczący użycia oprogramowania SAM-BA, podłączenia kabla programującego oraz weryfikacji poprawności instalacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o instalacji oprogramowania
Niniejsza instrukcja opisuje proces aktualizacji oprogramowania układowego (firmware) w kalkulatorze HP 15C Collectors Edition przy użyciu kabla programującego. Uwaga: Oprogramowanie układowe w kalkulatorze jest chronione prawem autorskim. Zabrania się handlu lub wymiany tego oprogramowania.
Przygotowanie do instalacji
Przed rozpoczęciem procesu upewnij się, że spełnione są następujące warunki:
- Zainstalowano oprogramowanie SAM-BA w wersji 2.18.
- Kalkulator jest poprawnie podłączony do komputera z systemem Windows i widoczny w Menedżerze urządzeń.
- Jeśli kalkulator nie jest wykrywany, zapoznaj się z instrukcją "How to Use the Programming Cable".
Procedura wgrywania oprogramowania (SAM-BA)
- Uruchom oprogramowanie SAM-BA 2.18.
- Wybierz odpowiedni port szeregowy widoczny w Menedżerze urządzeń.
- Wybierz model do zaprogramowania: sam4l-ek [not factory programmed].
- Naciśnij przycisk "Connect".

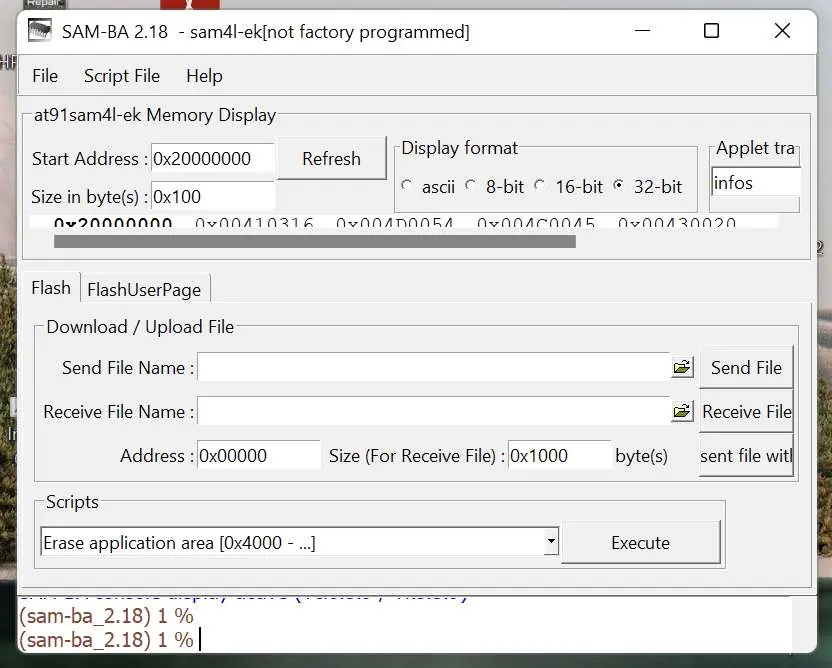

- Powiększ okno programu, aby widzieć wszystkie pola.

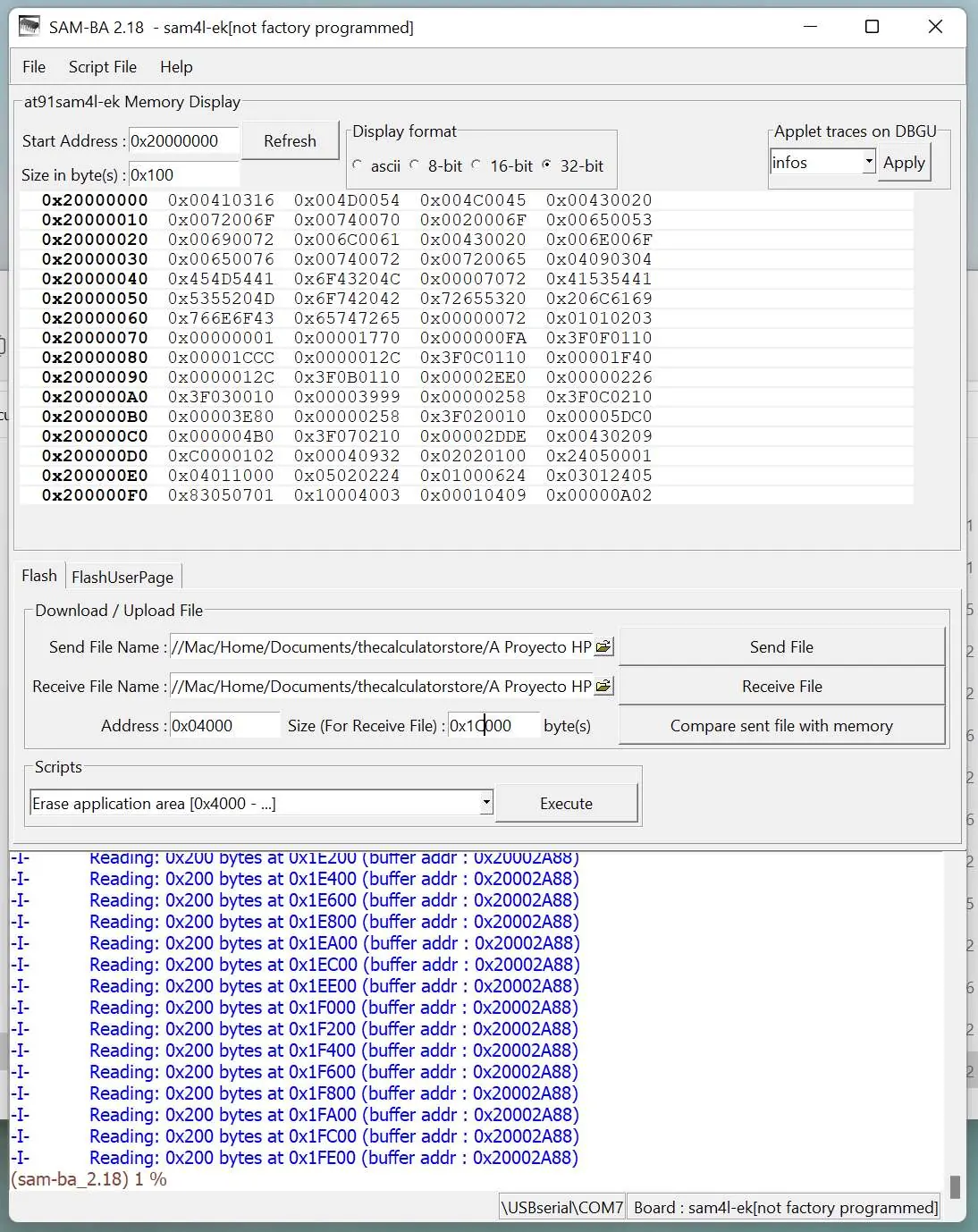

- Kliknij ikonę folderu obok pola "Send File Name" i wybierz plik oprogramowania układowego (zazwyczaj z rozszerzeniem .bin).
- W polu "Address" wpisz 0x04000. Jest to kluczowy krok, aby uniknąć nadpisania bootloadera na początku pamięci procesora Atmel.
- Kliknij przycisk "Send File".
Weryfikacja poprawności instalacji
Po zakończeniu przesyłania pliku należy sprawdzić poprawność zapisu:
- Kliknij przycisk "Compare sent file with memory". Jeśli proces przebiegł pomyślnie, zobaczysz komunikat o zgodności zawartości.
- Aby upewnić się, że proces zakończył się sukcesem, możesz sprawdzić sumę kontrolną w kalkulatorze.
- Wyłącz kalkulator. Następnie, trzymając wciśnięte klawisze g + ENTER, naciśnij ON.
- W menu, które się pojawi, wybierz opcję "2", aby wyświetlić sumę kontrolną.
- Oryginalne oprogramowanie HP15c posiada sumę kontrolną "9090h", natomiast nowe oprogramowanie powinno mieć "0A0Ah".
Resetowanie kalkulatora
Po wgraniu oprogramowania należy zresetować urządzenie:
- Naciśnij przycisk "RESET" na kablu (możesz również użyć spinacza biurowego, naciskając przycisk w otworze RESET z tyłu kalkulatora).
- Naciśnij "ON" na kalkulatorze.
- Na ekranie pojawi się komunikat "pr error", co oznacza, że pamięć użytkownika została wyczyszczona.
- Naciśnij dowolny klawisz, aby rozpocząć korzystanie z kalkulatora. Na ekranie pojawi się "0.0000".
Informacje o producencie
HP Inc.
Praktyczna pomoc
Typowe problemy
Komunikat "pr error" po resecie
To normalne zachowanie oznaczające, że pamięć użytkownika została wyczyszczona. Naciśnij dowolny klawisz, aby kontynuować pracę.
Brak połączenia z kalkulatorem w SAM-BA
Upewnij się, że zainstalowano oprogramowanie SAM-BA 2.18 i że kalkulator jest poprawnie wykrywany w Menedżerze urządzeń systemu Windows.
Przed użyciem
- Zainstaluj oprogramowanie SAM-BA 2.18.
- Podłącz kalkulator do komputera za pomocą kabla programującego.
- Sprawdź w Menedżerze urządzeń, czy kalkulator jest widoczny.
- Przygotuj plik firmware z rozszerzeniem .bin.
Ilustracje i schematy

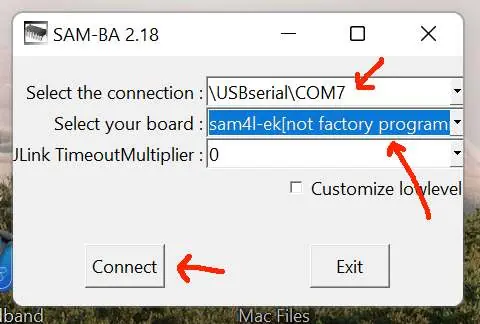

- Ekran SAM-BA: pokazuje wybór portu szeregowego i modelu płyty (sam4l-ek).

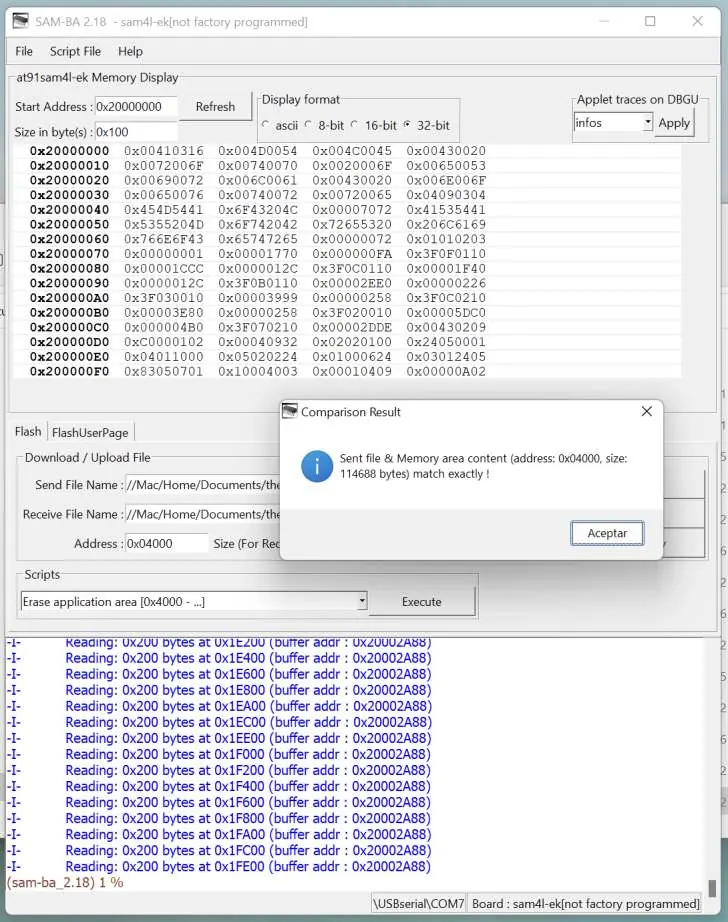

- Okno porównania: potwierdza, że plik został poprawnie wgrany do pamięci.
Zgodność modelu
- Wymagane oprogramowanie: SAM-BA 2.18.
- Wymagany system: Windows (dla Menedżera urządzeń).
