Instrukcja serwisowa monitora HP OMEN 24
Profesjonalna instrukcja serwisowa dla monitora HP OMEN 24. Zawiera szczegółowe procedury demontażu, wymiany części, naprawy złączy oraz wskazówki dotyczące rozwiązywania problemów technicznych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje serwisowe
Niniejsza instrukcja przeznaczona jest wyłącznie dla wykwalifikowanego personelu serwisowego. Przed przystąpieniem do jakichkolwiek prac należy zapoznać się z informacjami dotyczącymi bezpieczeństwa. Ważne: Przed otwarciem obudowy monitora należy bezwzględnie odłączyć przewód zasilający, aby uniknąć uszkodzenia komponentów. Podczas serwisu należy stosować procedury ochrony przed wyładowaniami elektrostatycznymi (ESD) oraz używać wyłącznie bezołowiowego spoiwa lutowniczego.
Opis monitora
Monitor HP OMEN 24 wyposażony jest w ekran o przekątnej 23.8 cala, rozdzielczości FHD (1920 x 1080) oraz odświeżaniu 165 Hz. Urządzenie posiada złącza DisplayPort, dwa porty HDMI oraz wyjście audio (słuchawkowe).
Demontaż i wymiana części
Przygotowanie do demontażu
Przed rozpoczęciem prac należy przygotować czyste stanowisko robocze, zapewnić ochronę ESD oraz posiadać odpowiednie narzędzia (śrubokręt, nóż, skrobak).
Demontaż tylnej obudowy

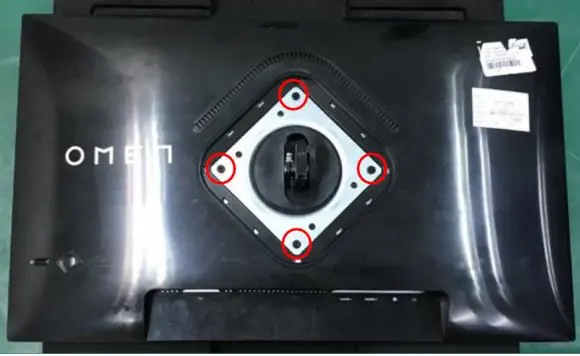

- Odkręć 4 śruby mocujące zawias.
- Użyj palców, aby rozdzielić lewą i prawą stronę między ramką środkową a tylną obudową.
- Wsuń narzędzie typu skrobak w szczelinę między ramką a obudową i obróć, aby otworzyć zatrzaski.
- Zdemontuj tylną obudowę i odłącz złącza.

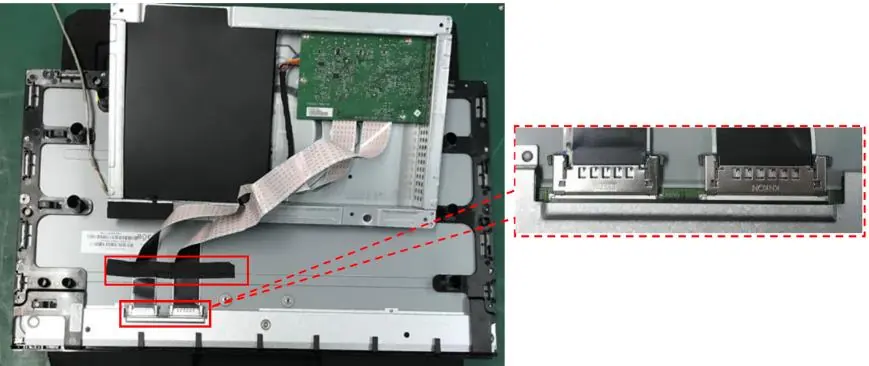

Wymiana płyty zasilacza i płyt głównych

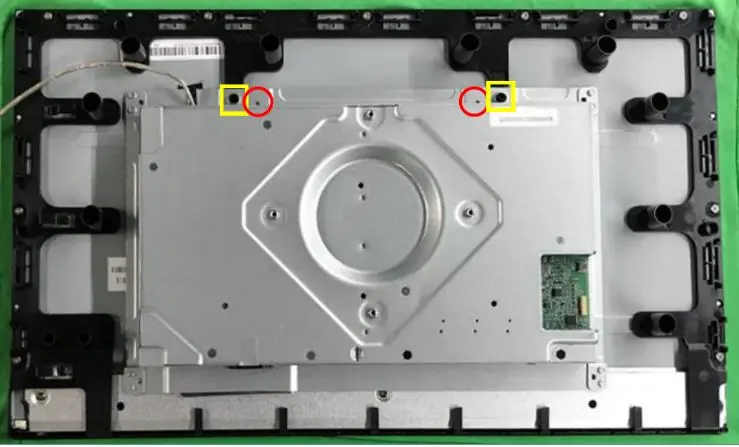

Po zdjęciu obudowy należy odkręcić śruby mocujące płyty (zasilacza i głównej), odłączyć taśmy FFC oraz przewody. Podczas wymiany kondensatorów należy zwrócić uwagę na polaryzację oraz specyfikację części zgodnie z listą materiałową (BOM).
Naprawa złączy
Procedura dotyczy złączy HDMI (CN502, CN503), DisplayPort (CN501) oraz gniazda słuchawkowego (CN601). Naprawa wymaga użycia lutownicy i odsysacza do cyny w celu usunięcia starego spoiwa, a następnie użycia gorącego powietrza do wylutowania uszkodzonego złącza. Nowy komponent należy wlutować, upewniając się, że pasuje do punktów lutowniczych.
Testy i rozwiązywanie problemów
Po zakończeniu naprawy należy przeprowadzić test funkcjonalny (HDMI, DP, Audio). W przypadku problemów takich jak brak obrazu, należy sprawdzić połączenia kablowe, ustawienia zasilania lub kompatybilność karty graficznej. Jeśli wyświetlany jest komunikat o blokadzie OSD lub przycisku zasilania, należy przytrzymać odpowiedni przycisk przez 10 sekund, aby wyłączyć funkcję blokady.
Informacje o producencie
HP Inc.
Praktyczna pomoc
Typowe problemy
Ekran jest czarny lub obraz miga
Sprawdź, czy przewód zasilający jest podłączony. Upewnij się, że kabel wideo jest poprawnie wpięty. Jeśli system jest w trybie uśpienia, porusz myszką lub naciśnij klawisz na klawiaturze.
Obraz jest rozmyty lub zbyt ciemny
Otwórz menu OSD i dostosuj ustawienia jasności (Brightness).
Komunikat 'Check Video Cable'
Kabel wideo jest odłączony. Podłącz odpowiedni kabel sygnałowy między komputerem a monitorem.
Komunikat 'OSD Lockout' lub 'Power Button Lockout'
Funkcja blokady jest włączona. Przytrzymaj odpowiedni przycisk (lewy dla OSD, zasilania dla Power) przez 10 sekund, aby odblokować.
Przed użyciem
- Zapewnij czyste i suche środowisko pracy.
- Zastosuj ochronę przed wyładowaniami elektrostatycznymi (ESD).
- Odłącz przewód zasilający przed otwarciem obudowy.
- Używaj wyłącznie bezołowiowego spoiwa lutowniczego.
- Sprawdź polaryzację kondensatorów przed montażem.
- Upewnij się, że specyfikacja części zamiennych jest zgodna z listą BOM.
Parametry w praktyce
- FHD (1920 x 1080)
- Rozdzielczość natywna monitora.
- VESA 100 x 100 mm
- Standard montażu ściennego lub na ramieniu.
Ilustracje i schematy

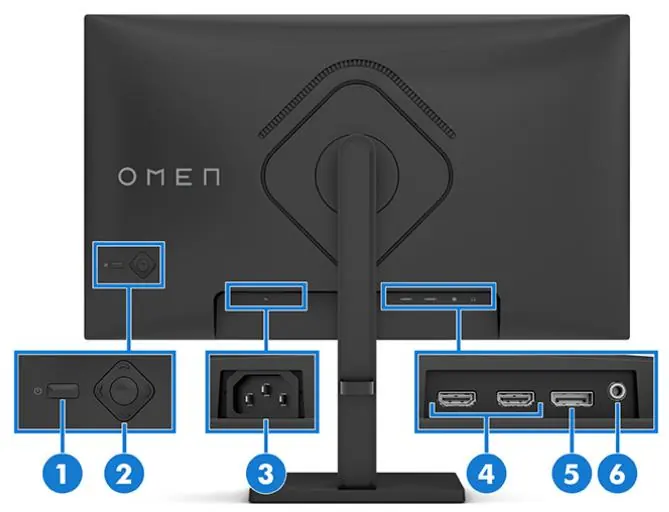

- Tylny panel: Identyfikacja przycisku zasilania, menu OSD, złącza zasilania, portów HDMI, DisplayPort oraz wyjścia audio.
- Schemat części: Rozstrzelony widok monitora ułatwiający identyfikację śrub i komponentów wewnętrznych.
Zgodność modelu
- Naprawa złączy jest przeznaczona wyłącznie dla urządzeń po okresie gwarancji.
- Wymiana części musi być wykonywana przez profesjonalny serwis.
