Instrukcja obsługi zestawu HP Latex 126-inch Free-Fall Roll Kit

Najważniejsze informacje z instrukcji

Zestaw HP Latex 126-inch Free-Fall Roll Kit umożliwia prowadzenie procesu wykańczania wydruków w trakcie pracy drukarki. Jest to rozwiązanie idealne do zadań o małym nakładzie, pozwalające na cięcie i odbieranie wydruków bezpośrednio po ich wyjściu z urządzenia. Zestaw jest kompatybilny z drukarkami HP Latex 1500 oraz serią HP Latex 2700/FS50/FS60.

Konfiguracje podłoża

Przed załadowaniem podłoża należy uzyskać dostęp do Internal Print Server i wybrać odpowiednią konfigurację:

• Konfiguracja Free-fall: Podłoże jest utrzymywane pod napięciem między rolką wejściową a rolką napinającą, ale może być cięte po przejściu przez rolkę napinającą.
• Konfiguracja Roll-to-collector: Wymaga użycia dodatkowego zwijacza (kolektora) i drążka napinającego.

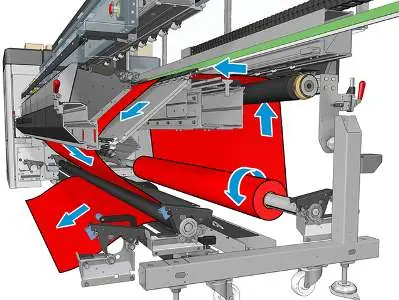

Ładowanie podłoża w konfiguracji Free-fall

1. Upewnij się, że dźwignia rolki napinającej jest podniesiona.

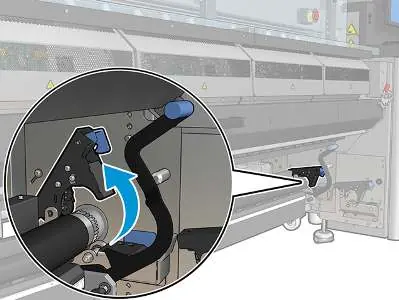

2. Odblokuj rolkę napinającą po obu stronach.
3. Przesuń rolkę do przodu, aby uzyskać przestrzeń na przeprowadzenie podłoża.
4. Przeprowadź podłoże i przesuń rolkę do tyłu, uważając na palce przy czarnym prowadniku.
5. Zamknij zatrzaski po obu stronach.
6. Wyrównaj podłoże, sprawdzając jego położenie na szpuli wyjściowej i rolce napinającej.
7. Upewnij się, że podłoże jest równomiernie napięte i płaskie, a następnie zamknij dźwignię rolki napinającej.

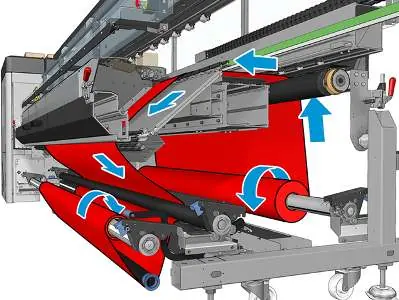

Ładowanie podłoża w konfiguracji Roll-to-collector

Konfiguracja ta jest podobna do Free-fall, ale wymaga użycia drążka napinającego. Wybierz drążek o długości odpowiadającej szerokości podłoża. Nie ładuj ani nie rozładowuj kolektora w trakcie drukowania.

1. Wykonaj procedurę ładowania dla konfiguracji Free-fall.
2. Załaduj pusty rdzeń podłoża na szpulę wyjściową.
3. Użyj przycisków Internal Print Server, aby przesunąć krawędź podłoża do rdzenia kolektora.
4. Zamocuj podłoże taśmą klejącą do rdzenia, dbając o brak zagnieceń.
5. Przesuń podłoże, aż utworzy się pętla między rolką napinającą a kolektorem.
6. Umieść drążek napinający w pętli podłoża.
7. Włącz kolektor w Internal Print Server i wybierz kierunek nawijania (zalecane: na zewnątrz).

Konserwacja i czyszczenie

Rolki należy czyścić, gdy są widocznie zabrudzone lub gdy podłoże zaczyna się ślizgać.

• Czyszczenie rolki Free-fall: Użyj czystej szmatki lekko zwilżonej wodą (w razie potrzeby alkoholem izopropylowym). Obracaj rolkę ręcznie, aby wyczyścić całą powierzchnię.
• Czyszczenie rolek dociskowych: Otwórz zatrzaski, przesuń rolkę do przodu i opuść dźwignię, aby uzyskać dostęp do kół napędowych. Wyczyść je ostrożnie, a po zakończeniu podnieś dźwignię i przesuń rolkę do tyłu.

Diagnostyka i rozwiązywanie problemów

W przypadku błędów systemowych, Internal Print Server wyświetli kod błędu. Należy korzystać z narzędzi diagnostycznych PrintCare (dostępnych tylko przy zainstalowanym zestawie), aby sprawdzić łączność elektroniczną, stan czujników (np. czujnik kolektora, dźwignia rolki) oraz działanie silników.
