Huawei SUN2000-100KTL/110KTL/115KTL-M2 Inwerter Solarny - Instrukcja Obsługi

Opis produktu

Inwertery solarne Huawei serii SUN2000-(100KTL, 110KTL, 115KTL)-M2 to zaawansowane urządzenia przeznaczone do systemów fotowoltaicznych podłączonych do sieci. Urządzenia charakteryzują się wysoką wydajnością i niezawodnością. Każdy inwerter wyposażony jest w trzy wyłączniki DC, wskaźniki LED informujące o statusie pracy oraz porty komunikacyjne.

Bezpieczeństwo

Uwaga: Instalacja i obsługa urządzenia mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków. Przed przystąpieniem do prac należy dokładnie zapoznać się z instrukcją. Podczas instalacji należy stosować izolowane narzędzia oraz odpowiednie środki ochrony indywidualnej (PPE). W przypadku wystąpienia usterki, wyłączniki DC wyłączają się automatycznie – w takiej sytuacji należy skontaktować się z pomocą techniczną i nie podejmować prób samodzielnego włączania.

Instalacja i uruchomienie

Urządzenie należy montować na stabilnym podłożu, zachowując wymagane odstępy (min. 600 mm od dołu, 600 mm po bokach, 200 mm od góry). Montaż obejmuje instalację wspornika montażowego, zawieszenie inwertera i zabezpieczenie go śrubami Torx. Po montażu mechanicznym należy wykonać podłączenia elektryczne:

• Kabel PE: Podłączony do punktu uziemienia w celu zapewnienia bezpieczeństwa.

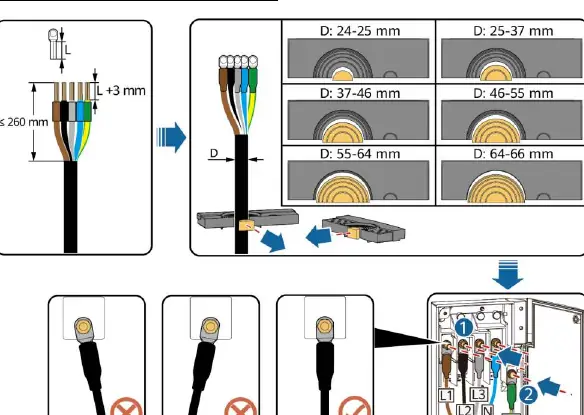

• Kable AC: Wymagają doboru odpowiedniego przekroju w zależności od typu kabla (jedno- lub wielożyłowy) oraz użycia dedykowanych modułów zaciskowych.
• Kable DC: Należy stosować złącza Amphenol Helios H4. Przed podłączeniem należy sprawdzić polaryzację i napięcie (maks. 1100 V).
• Komunikacja: Podłączenie kabli RS485 zgodnie z definicjami pinów w porcie COM.

Uruchomienie systemu odbywa się poprzez włączenie wyłącznika AC, a następnie kolejno wyłączników DC (SWITCH 1, 2, 3). Status pracy monitoruje się za pomocą wskaźników LED na panelu przednim.

Obsługa i konserwacja

Konfiguracja urządzenia odbywa się za pomocą aplikacji FusionSolar lub SUN2000 poprzez połączenie WLAN, Bluetooth lub USB. Użytkownik powinien regularnie sprawdzać stan wskaźników LED. W przypadku wystąpienia alarmów, należy postępować zgodnie z instrukcjami wyświetlanymi w aplikacji. Konserwacja ogranicza się do utrzymania czystości wokół urządzenia i okresowej kontroli połączeń.
