Instrukcja montażu lampy wiszącej Hubbardton Forge Brooklyn Multiport Rectangle 10lt...
Szybki przewodnik montażu lampy wiszącej Hubbardton Forge Brooklyn Multiport Rectangle 10lt 131205. Instrukcje instalacji czaszy, podłączenia elektrycznego, regulacji wysokości oraz montażu kloszy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wskazówki dotyczące montażu lampy wiszącej Brooklyn Multiport Rectangle 10lt (131205), w tym instalacji czaszy, podłączenia przewodów oraz montażu kloszy i szkła. str. 1, 3, 5, 8
Najważniejsze czynności
- Montaż czaszy do sufitu str. 3
- Podłączenie przewodów zasilających i opraw str. 3, 5, 7
- Montaż kloszy i szkła str. 8
Pierwsze uruchomienie
- Wyłączenie zasilania przed instalacją str. 3
- Montaż czaszy i podłączenie przewodów str. 3, 5
- Włączenie zasilania po zakończeniu montażu str. 8
Gdzie szukać w PDF
- Lista części str. 2
- Montaż czaszy str. 3, 4
- Montaż opraw str. 5, 6
- Schemat okablowania str. 7
- Montaż kloszy i szkła str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu lampy wiszącej Hubbardton Forge Brooklyn Multiport Rectangle 10lt (model 131205). Ze względu na wagę i konstrukcję, zaleca się montaż przez wykwalifikowanego elektryka. Lampa musi być przymocowana do elementu konstrukcyjnego sufitu, a nie tylko do puszki elektrycznej.
Bezpieczeństwo
- Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie w głównym wyłączniku (bezpiecznikach).
- Nie należy przekraczać maksymalnej mocy żarówek określonej na oprawie.
- Upewnij się, że żadne przewody nie są przytrzaśnięte między czaszą a płytą osłonową.
Montaż czaszy
- Rozpakuj elementy i zlokalizuj czaszę (A). Zdejmij nakrętki (N) ze śrub (I) i odłóż płytę osłonową (B).
- Przyłóż czaszę (A) do sufitu w miejscu montażu, zaznacz otwory montażowe.
- Wywierć otwory 1/4" i umieść w nich kotwy (D).
- Przełóż przewody przez otwór w czaszy i przykręć czaszę do puszki elektrycznej za pomocą śrub maszynowych (brak w zestawie).
- Przykręć czaszę (A) do elementu konstrukcyjnego sufitu za pomocą wkrętów do drewna (C).
- Podwieś płytę osłonową (B) na linkach zabezpieczających (G), aby ułatwić podłączenie elektryczne.
Podłączenie elektryczne
Podłącz przewody transformatora do przewodów zasilających (biały do białego, czarny do czarnego). Połącz wszystkie przewody uziemiające (miedź lub zielony) razem. Upewnij się, że złącza przewodów są mocno dokręcone i nie ma odsłoniętych żył.
Montaż opraw i regulacja wysokości
- Przełóż przewody opraw (O) przez chwytaki (J) w płycie osłonowej (B).
- Podłącz przewody opraw do transformatora zgodnie ze schematem (używając złączy M).
- Podnieś płytę osłonową (B) do czaszy (A) i zabezpiecz ją nakrętkami (N).
- Aby wyregulować wysokość, wciśnij tłok chwytaka (J) i delikatnie pociągnij lub wsuń przewód zasilający (K).
Montaż kloszy i szkła
- Zdejmij nakrętki (S) z kołnierza (P).
- Nałóż klosz (R) na kołnierz (P), dociśnij do dyszy i zabezpiecz nakrętką (S).
- Nałóż drugi klosz (R) i zabezpiecz drugą nakrętką (S).
- Wkręć żarówkę (T) (brak w zestawie) do oprawki (Q).
- Ostrożnie nakręć szklany klosz (U) na kołnierz (P).
Praktyczna pomoc
Typowe problemy
Użyj chwytaków (grippers) w czaszy, aby wyregulować długość kabli zasilających. Wciśnij tłok chwytaka, aby zwolnić blokadę kabla.
Upewnij się, że czasza jest przymocowana do elementu konstrukcyjnego sufitu za pomocą wkrętów (C), a nie tylko do puszki elektrycznej.
Przed użyciem
- Wyłącz zasilanie w głównym wyłączniku.
- Upewnij się, że masz dostęp do elementu konstrukcyjnego sufitu.
- Przygotuj wkręty maszynowe do puszki elektrycznej (brak w zestawie).
- Sprawdź, czy posiadasz odpowiednie złącza przewodów.
- Przygotuj żarówki (brak w zestawie).
Parametry w praktyce
- Maksymalna moc żarówki
- Nie przekraczaj maksymalnej mocy podanej na oprawie.
- Długość odizolowania przewodów
- Maksymalnie 3/8 cala (ok. 1 cm) dla poprawnego połączenia.
Ilustracje i schematy

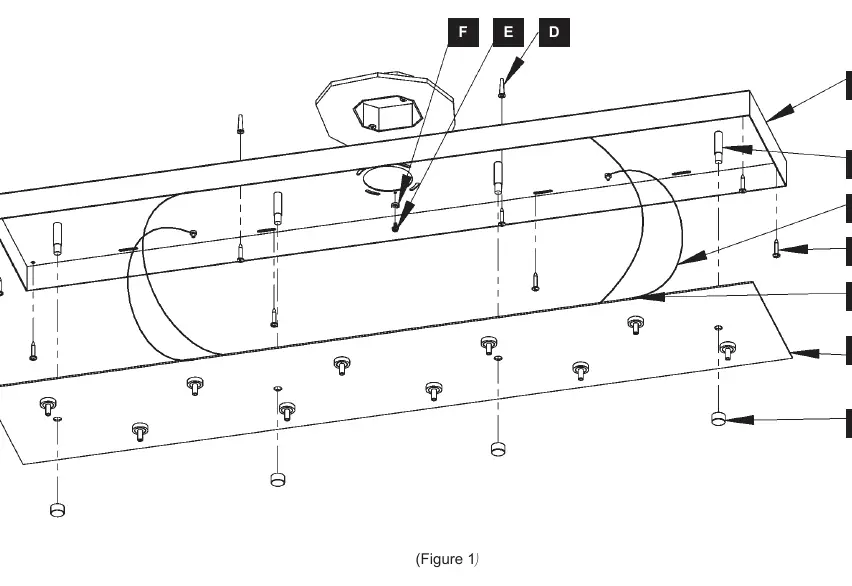

- Rysunek 1 pokazuje montaż czaszy do sufitu.
- Rysunek 3 przedstawia schemat połączeń przewodów (stranded/braided).
- Rysunek 4 ilustruje kolejność montażu kloszy i szkła na oprawie.
Zgodność modelu
- Wymaga montażu do elementu konstrukcyjnego sufitu.
- Żarówki nie są dołączone do zestawu.
