Instrukcja montażu lampy wiszącej Hudson Valley 1113-OB Granby

Najważniejsze informacje z instrukcji

Przed przystąpieniem do instalacji lampy należy bezwzględnie odłączyć zasilanie elektryczne w skrzynce bezpieczników. Montaż powinien być przeprowadzony przez wykwalifikowanego elektryka lub certyfikowanego technika. Produkt zawiera substancje chemiczne (zgodnie z California Prop 65), dlatego po kontakcie z elementami lampy należy umyć ręce. Lampa jest przeznaczona wyłącznie do użytku wewnętrznego.

Instrukcja montażu

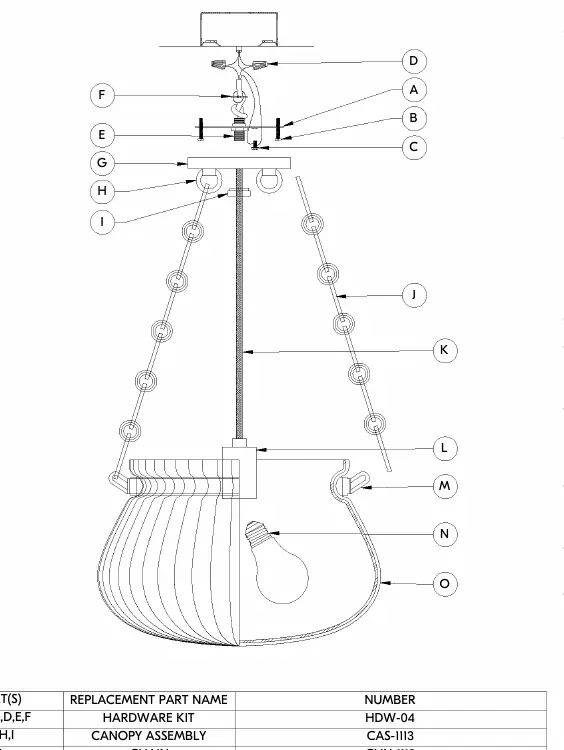

1. Przełóż przewód (K) przez kołnierz śrubowy (I), czaszę (G), złączkę (E), płytkę montażową (A) oraz podkładkę (F) na żądaną wysokość.
2. Zawiąż supeł na przewodzie powyżej złączki (E), aby go zabezpieczyć. Przytnij nadmiar przewodu (minimum 6 cali za supłem) i zdejmij izolację z końcówek (5/8 cala).
3. Przymocuj płytkę montażową (A) do puszki przyłączeniowej za pomocą śrub (B). Puszka musi być bezpiecznie zamontowana do konstrukcji budynku.
4. Wkręć żarówkę (N) do oprawki. Maksymalna moc żarówki typu A wynosi 15W. Nie przekraczaj tej wartości.
5. Umieść szklany klosz (O) w pierścieniu (M).
6. Otwórz końcowe ogniwo łańcucha (J) i przymocuj je do pętli na pierścieniu (M). Zawieś pierścień na łańcuchu na żądanej wysokości i usuń nadmiar łańcucha.
7. Przełóż przewód przez łańcuch (H), pętlę (H), czaszę (G) i płytkę montażową (A).
8. Otwórz górne ogniwo łańcucha (H) i zawieś pierścień (M) na pętli (H).
9. Przytnij nadmiar przewodu i zdejmij izolację z końcówek.
10. Podłącz przewód uziemiający (zielony) do uziemienia w puszce przyłączeniowej lub do śruby uziemiającej (C) na płytce montażowej.
11. Podłącz przewód z rowkiem (neutralny, zazwyczaj biały) do przewodu neutralnego w puszce za pomocą złączki (D). Zabezpiecz połączenie taśmą izolacyjną.
12. Podłącz gładki przewód (fazowy, zazwyczaj czarny) do przewodu fazowego w puszce za pomocą złączki (D). Zabezpiecz połączenie taśmą izolacyjną.
13. Wsuń przewody do puszki przyłączeniowej, podnieś czaszę (G) do sufitu i zabezpiecz ją kołnierzem śrubowym (I) na złączce (E).
14. Przywróć zasilanie w skrzynce bezpieczników.

Konserwacja i czyszczenie

Do czyszczenia lampy należy używać wyłącznie miękkiej, suchej szmatki. Nie należy stosować żadnych środków czyszczących, ponieważ mogą one uszkodzić wykończenie oprawy.
