Instrukcja obsługi zestawu szafki narzędziowej Husky 80 cali z 10 szufladami i szafką...
Kompletny przewodnik montażu i użytkowania zestawu narzędziowego Husky 80 cali. Zawiera instrukcje krok po kroku dotyczące instalacji szafki bocznej, kółek, uchwytów, obsługi szuflad oraz konserwacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego montażu i eksploatacji zestawu szafki narzędziowej Husky 80 cali (10 szuflad). Ze względu na dużą wagę produktu, zaleca się montaż w miejscu docelowym. W razie pytań lub brakujących części prosimy o kontakt z obsługą klienta pod numerem 1-888-HD-HUSKY lub odwiedzenie strony huskytools.com.
Bezpieczeństwo
- Nie otwierać więcej niż jednej szuflady jednocześnie.
- Zawsze ładować cięższe przedmioty w dolnych szufladach, aby zapobiec przewróceniu.
- Zablokować kółka przed użyciem i zablokować wszystkie szuflady przed przemieszczaniem szafki.
- Nie stawać na produkcie ani nie używać go jako podestu.
- Produkt przeznaczony wyłącznie do użytku domowego wewnątrz pomieszczeń.
- Nie używać wózków widłowych do podnoszenia szafki.
Montaż
Montaż wymaga śrubokręta krzyżakowego i okularów ochronnych. Zaleca się pracę w dwie osoby.
- Uchwyt boczny: Przykręcić uchwyt (D) do szafki (E) za pomocą czterech śrub (AA).
- Szafka górna: Zamontować uchwyty (A) do górnej skrzyni (B) za pomocą śrub (BB), a następnie umieścić skrzynię na szafce dolnej (E).
- Wsporniki: Zamontować wsporniki (C) z tyłu produktu, łącząc skrzynię z szafką za pomocą śrub (DD).
- Listwa zasilająca: Zamontować wsporniki listwy (F) do skrzyni i szafki za pomocą śrub (DD).

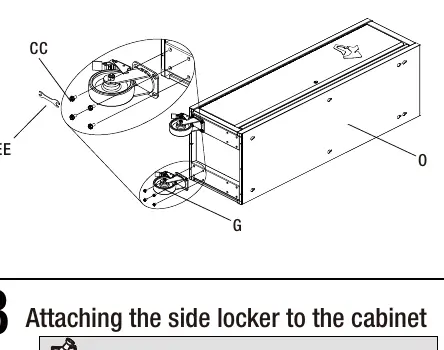

- Kółka: Położyć szafkę boczną (O) na boku i przykręcić kółka obrotowe z hamulcem (G) za pomocą śrub (CC) i klucza (EE).
- Szafka boczna: Zamontować szafkę boczną (O) do głównego zestawu, używając śrub (CC) i zaczepów.
- Wnętrze: Zainstalować klipsy (P) i półki (Q) wewnątrz szafki bocznej.
Obsługa
Aby zablokować lub odblokować jednostkę, należy włożyć klucz (K) do zamka (J) i przekręcić o ćwierć obrotu. Przed przemieszczaniem szafki upewnić się, że wszystkie szuflady i pokrywa są całkowicie zamknięte. Oświetlenie LED (R) podłącza się przez USB do adaptera i montuje magnetycznie.
Konserwacja
- Smarować kółka raz w roku wysokiej jakości smarem łożyskowym.
- Czyścić szuflady łagodnym detergentem z wodą.
- Smarować prowadnice szuflad co pół roku.
- Powierzchnie malowane proszkowo czyścić środkiem do szyb (np. Windex).
Oficjalne zasoby z instrukcji
Informacje o producencie
Husky
Praktyczna pomoc
Typowe problemy
Szafka jest niestabilna lub przechyla się
Upewnij się, że szafka stoi na równym podłożu i że cięższe przedmioty znajdują się w dolnych szufladach.
Trudności z otwieraniem/zamykaniem szuflad
Sprawdź, czy prowadnice są czyste i nasmarowane. Upewnij się, że szuflada jest poprawnie osadzona w prowadnicach.
Uszkodzenie uchwytu bocznego
Nie używaj uchwytu bocznego do podnoszenia szafki w pionie; służy on wyłącznie do pchania/ciągnięcia szafki na kółkach.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części.
- Przygotuj śrubokręt krzyżakowy i okulary ochronne.
- Upewnij się, że montaż odbywa się w miejscu docelowym.
- Sprawdź, czy wszystkie śruby są dokręcone, ale nie przekręcone.
- Zablokuj hamulce kółek przed rozpoczęciem użytkowania.
Parametry w praktyce
- Maksymalna nośność (góra)
- 1500 lbs (ok. 680 kg) - nie przekraczać tego limitu.
- Maksymalna nośność (dół)
- 1800 lbs (ok. 816 kg) - nie przekraczać tego limitu.
- Maksymalna nośność (szafka boczna)
- 500 lbs (ok. 226 kg).
Ilustracje i schematy
- Strona 5: Schemat rozstrzelony wszystkich części zestawu.
- Strona 6-8: Ilustracje krok po kroku montażu uchwytów, kółek i szafki bocznej.
- Strona 9: Instrukcja demontażu i montażu szuflad na prowadnicach.
Zgodność modelu
- Listwa zasilająca wymaga gniazdka 120V z uziemieniem.
- Oświetlenie LED przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
