Dioda LED Hviero 100X 3mm Flat Top
Poznaj specyfikację techniczną diody LED Hviero 100X 3mm Flat Top. Sprawdź parametry napięcia, natężenia, długości fali oraz wymiary montażowe w naszym przewodniku.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument zawiera specyfikację techniczną diod LED Hviero 100X 3mm Flat Top. Diody te są przeznaczone do celów dekoracyjnych i oświetleniowych. Przed montażem należy zwrócić uwagę na parametry elektryczne, aby uniknąć uszkodzenia komponentu.

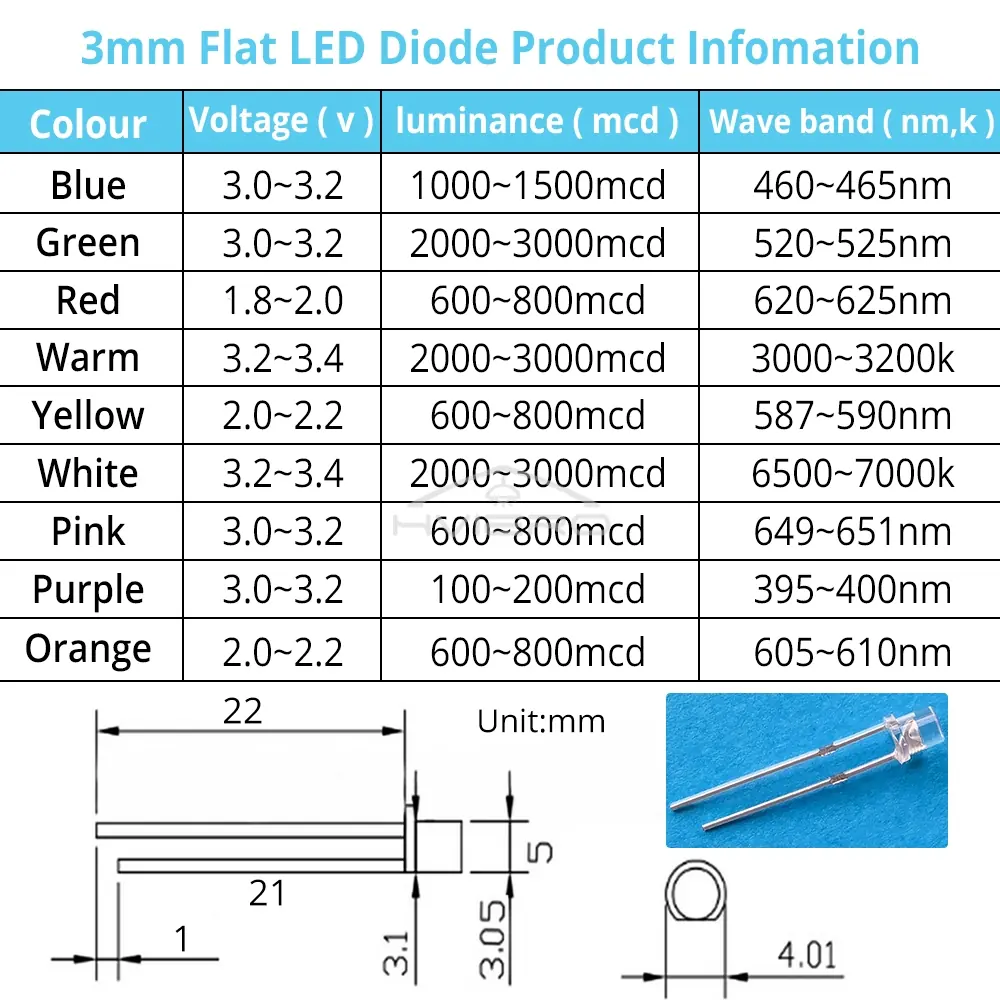

Parametry techniczne
Diody LED Hviero 100X charakteryzują się następującymi parametrami pracy:
- Napięcie przewodzenia (Forward Voltage): 1.8 - 3.4 V (zależnie od koloru)
- Maksymalny prąd ciągły: 30 mA
- Maksymalny prąd szczytowy: 75 mA
- Maksymalna moc rozpraszana: 80 mW
- Kąt świecenia: 180°
- Żywotność: 100 000 godzin
Wartości jasności (luminancji) oraz długości fali różnią się w zależności od wybranego koloru diody (niebieski, zielony, czerwony, ciepły biały, żółty, biały, różowy, fioletowy/UV, pomarańczowy).
Wymiary i konstrukcja
Diody posiadają płaską główkę (Flat Top) o średnicy 3 mm. Całkowita długość elementu wynosi 22 mm. Konstrukcja typu "Water Clear" zapewnia przejrzystość soczewki.
Zastosowanie
Diody mogą być wykorzystywane w projektach elektronicznych, dekoracjach świetlnych oraz weryfikacji autentyczności (wersje UV/fioletowe). Należy pamiętać o zastosowaniu odpowiedniego rezystora ograniczającego prąd w obwodzie, aby nie przekroczyć dopuszczalnych parametrów prądowych.
Praktyczna pomoc
Typowe problemy
Sprawdź polaryzację (dłuższa nóżka to anoda, krótsza to katoda) oraz czy napięcie zasilania mieści się w zakresie 1.8-3.4V.
Upewnij się, że prąd płynący przez diodę nie przekracza 30mA (prąd ciągły) i zastosuj odpowiedni rezystor ograniczający.
Przed użyciem
- Zidentyfikuj polaryzację nóżek (dłuższa to +)
- Sprawdź napięcie źródła zasilania (musi być w zakresie 1.8-3.4V)
- Dobierz rezystor ograniczający prąd zgodnie z prawem Ohma
- Upewnij się, że temperatura lutowania nie uszkodzi struktury diody
