Instrukcja obsługi świateł LED Hviero Eagle Eye 18mm/23mm
Dowiedz się, jak prawidłowo podłączyć i zamontować światła LED Hviero Eagle Eye 18mm/23mm. Instrukcja zawiera schemat okablowania, parametry techniczne oraz wskazówki dotyczące montażu.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Światła LED Hviero Eagle Eye należy podłączyć do instalacji 12V DC. Czarny przewód podłącza się do bieguna ujemnego (masa), a czerwony do bieguna dodatniego (zasilanie ACC lub światła pozycyjne). str. 12
Najważniejsze czynności
- Podłączenie elektryczne str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | DC 12V | Wymagane napięcie zasilania | str. 14 |
| Moc | 2.5W | Pobór mocy jednej lampy | str. 14 |
| Klasa szczelności | IP65 | Odporność na warunki atmosferyczne | str. 14 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Schemat podłączenia str. 12
- Dane techniczne str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Światła LED typu Eagle Eye marki Hviero to uniwersalne oświetlenie samochodowe o średnicy 18mm lub 23mm. Produkt charakteryzuje się wysoką odpornością na warunki atmosferyczne (klasa IP65) oraz solidną konstrukcją ze stopu aluminium, co zapewnia dobre odprowadzanie ciepła. Instrukcja zawiera kluczowe informacje dotyczące poprawnego podłączenia elektrycznego oraz specyfikację techniczną.
Opis produktu

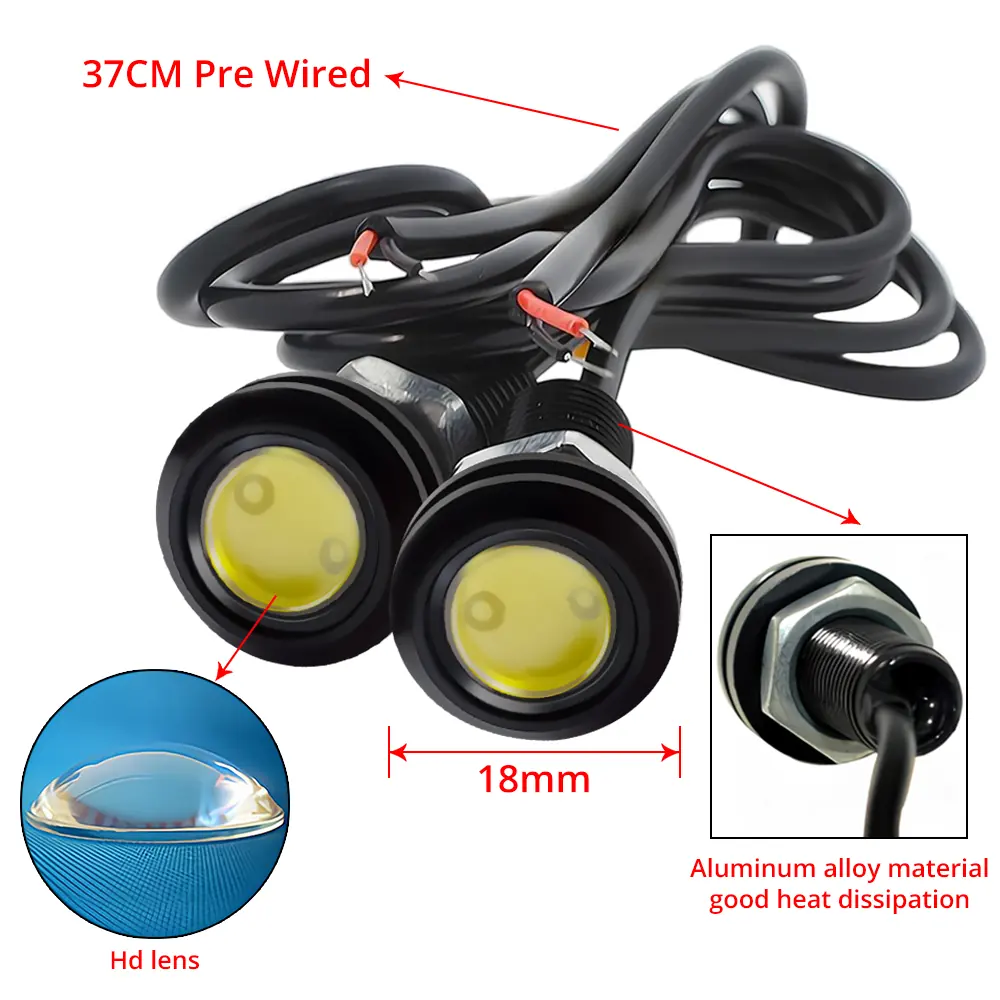

Światła wykonane są z wysokiej jakości stopu aluminium i wyposażone w soczewki HD. Dzięki zastosowaniu wodoodpornego silikonu, produkt posiada klasę szczelności IP65, co pozwala na bezpieczne użytkowanie w różnych warunkach pogodowych. Urządzenie jest wstępnie okablowane (przewody o długości 37cm lub 40cm w zależności od modelu).

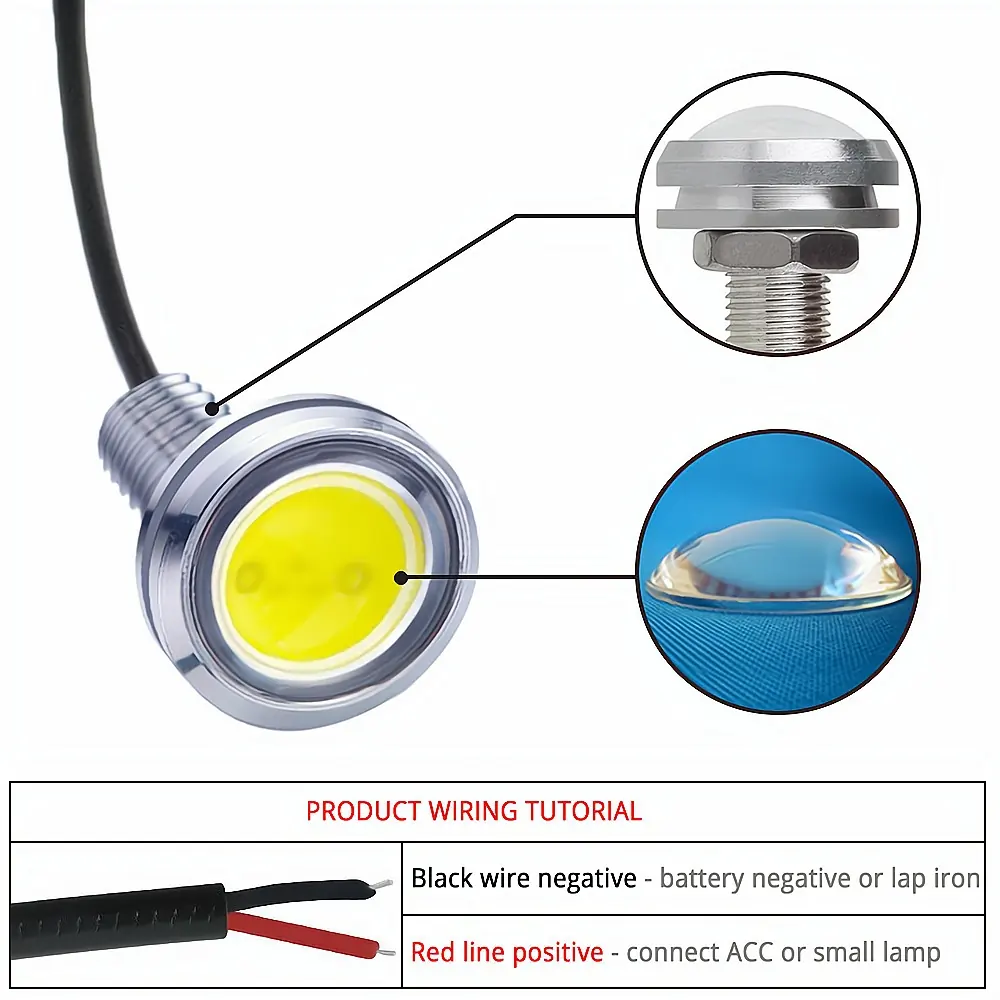

Instrukcja podłączenia
Prawidłowe podłączenie elektryczne jest kluczowe dla działania świateł. Należy przestrzegać następującego schematu:
- Czarny przewód: Biegun ujemny (podłączyć do masy akumulatora lub metalowego elementu nadwozia).
- Czerwony przewód: Biegun dodatni (podłączyć do zasilania ACC lub obwodu świateł pozycyjnych).
Dane techniczne
Poniżej znajdują się kluczowe parametry techniczne urządzenia:
- Napięcie: DC 12V
- Moc: 2.5W
- Strumień świetlny: 2400LM
- Klasa szczelności: IP65
- Żywotność: 50 000 godzin
- Materiał: Stop aluminium + chip LED
Praktyczna pomoc
Typowe problemy
Sprawdź polaryzację przewodów. Upewnij się, że czarny przewód jest podłączony do masy (ujemny), a czerwony do zasilania (dodatni).
Upewnij się, że połączenia są dobrze zabezpieczone i nie są luźne, co mogłoby powodować migotanie lub brak zasilania.
Przed użyciem
- Sprawdź, czy instalacja elektryczna pojazdu zapewnia napięcie DC 12V.
- Upewnij się, że masz odpowiednie narzędzia do montażu w otworze o średnicy 18mm lub 23mm.
- Zaplanuj trasę prowadzenia przewodów, aby uniknąć ich uszkodzenia przez ruchome części pojazdu.
- Sprawdź, czy miejsce montażu pozwala na odpowiednie odprowadzanie ciepła.
