Instrukcja obsługi ściemniacza LED Hykolity 0-10V
Szybki przewodnik instalacji i konfiguracji ściemniacza LED Hykolity 0-10V. Dowiedz się, jak poprawnie podłączyć przewody w układach jedno- i trójdrożnych oraz jak wyregulować zakres ściemniania.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji i konfiguracji ściemniacza LED Hykolity 0-10V. Urządzenie jest przeznaczone wyłącznie do współpracy z zasilaczami lub oprawami oświetleniowymi z funkcją ściemniania 0-10V. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej.
Elementy zestawu i narzędzia
W skład zestawu wchodzi ściemniacz, 4 złącza przewodów P3, 2 złącza przewodów P2 oraz śruby montażowe. Do instalacji wymagane są: śrubokręt płaski 3mm, śrubokręt krzyżakowy 5mm, taśma izolacyjna, obcinaki, kombinerki, próbnik napięcia oraz linijka.
Instalacja i podłączenie
Proces instalacji obejmuje demontaż starego przełącznika, identyfikację przewodów i podłączenie zgodnie z wybranym schematem:
- Aplikacja jednobiegunowa: Podłącz przewód uziemiający, przewód fazowy (hot), przewód obciążenia (load) oraz przewody sterujące 0-10V (D+ i D-) zgodnie z instrukcją kolorów.
- Aplikacja trójdrożna: W układzie 3-drogowym można użyć tylko jednego ściemniacza. Należy zidentyfikować przewód wspólny (Common) i odpowiednio połączyć pozostałe przewody sterujące.
Ustawienia i testowanie
Po montażu ściemniacza w puszce ściennej i założeniu płytki czołowej, należy przeprowadzić test:
- Ustaw suwak w pozycji 30-50% i włącz światło przełącznikiem kołyskowym.
- Użyj pokrętła regulacji, aby ustawić minimalny poziom jasności, przy którym światło jest stabilne i nie migocze.
- Włącz i wyłącz światło, aby zweryfikować poprawność działania.
Bezpieczeństwo
Produkt musi być instalowany zgodnie z lokalnymi przepisami elektrycznymi. Nie należy łączyć ściemniacza z gniazdkami, urządzeniami silnikowymi ani transformatorami. W przypadku wątpliwości należy skonsultować się z wykwalifikowanym elektrykiem.
Informacje o producencie
Hykolity
Praktyczna pomoc
Typowe problemy
Migotanie światła
Sprawdź połączenia przewodów lub wyreguluj pokrętło minimalnej jasności.
Światło nie włącza się
Sprawdź bezpiecznik, wymień przepaloną żarówkę lub sprawdź poprawność podłączenia przewodu neutralnego.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpiecznikowej przed rozpoczęciem prac.
- Upewnij się, że oprawy oświetleniowe obsługują ściemnianie 0-10V.
- Zidentyfikuj typ instalacji (jednobiegunowa lub 3-drogowa).
- Przygotuj niezbędne narzędzia (śrubokręty, próbnik, obcinaki).
- W układzie 3-drogowym oznacz przewód wspólny (Common) przed odłączeniem starego przełącznika.
Parametry w praktyce
- Napięcie znamionowe
- 120-277V, 60Hz.
- Maksymalne obciążenie
- 600VA.
Ilustracje i schematy

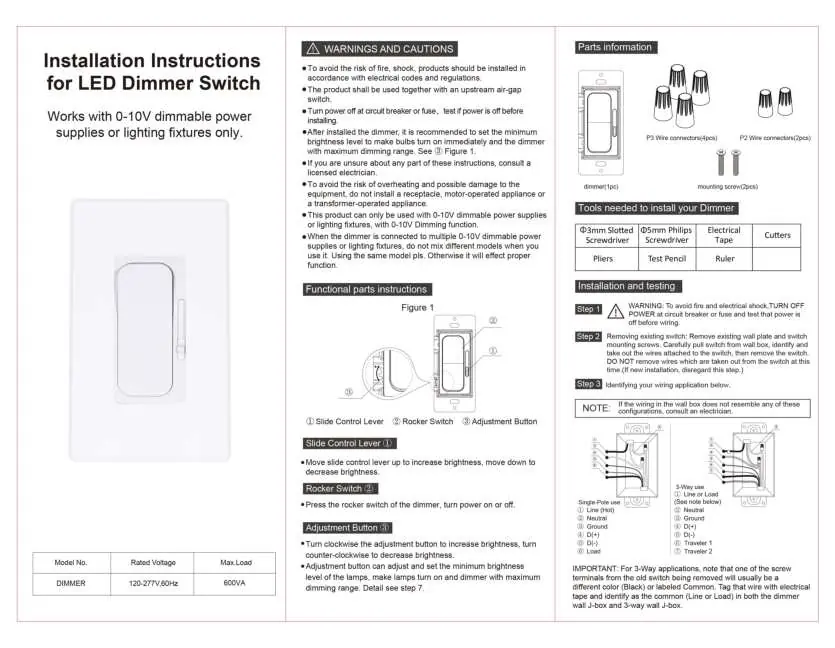

- Rysunek 1 przedstawia elementy sterujące: suwak jasności, przełącznik kołyskowy oraz pokrętło regulacji minimalnego poziomu.

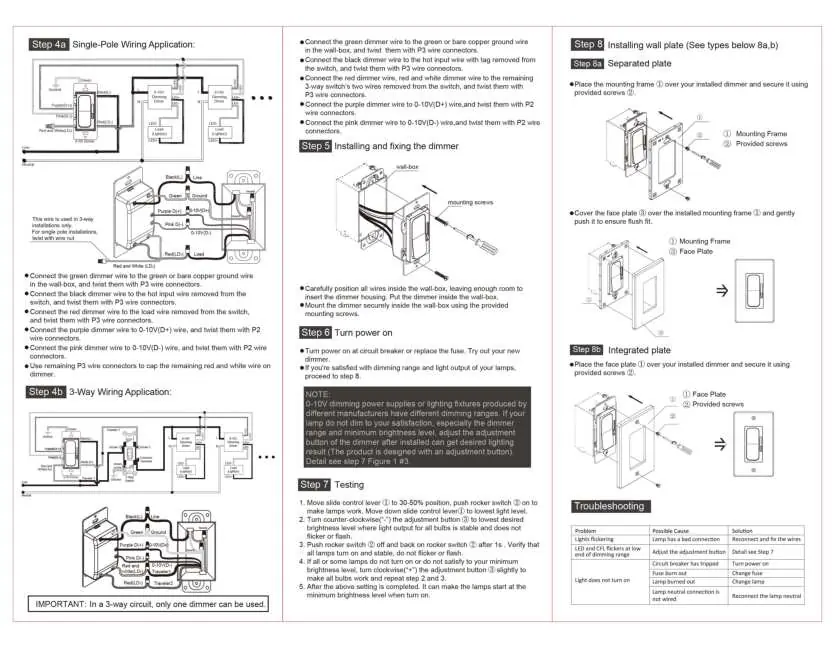

- Schematy okablowania pokazują poprawne połączenia przewodów zielonych (uziemienie), czarnych (faza), czerwonych (obciążenie) oraz różowych/fioletowych (sterowanie 0-10V).
Zgodność modelu
- Współpracuje wyłącznie z zasilaczami lub oprawami 0-10V.
- W układzie 3-drogowym dopuszczalny jest tylko jeden ściemniacz.
- Nie stosować z gniazdkami, silnikami ani transformatorami.
