Icstation 108.0MHz Bezprzewodowy Odbiornik Radiowy FM - Zestaw DIY

Opis produktu

Zestaw Icstation to kompletny projekt DIY pozwalający na budowę odbiornika radiowego FM pracującego w zakresie 76.0MHz-108.0MHz. Urządzenie wyposażone jest w czytelny wyświetlacz LCD, wbudowany wzmacniacz o mocy 5W oraz akumulator litowy 18650, co zapewnia mobilność i wysoką jakość dźwięku. Radio posiada funkcję automatycznego wyszukiwania stacji, pamięć 22 stacji oraz 30-stopniową cyfrową regulację głośności.

Dane techniczne

• Napięcie pracy: DC 3.0V-5.0V
• Moc wyjściowa: 5W
• Impedancja wyjściowa: 8 Ohm
• Zakres częstotliwości: 76.0MHz-108.0MHz (z opcją wyłączenia pasma kampusowego)
• Temperatura pracy: -40 do 85 stopni Celsjusza
• Wymiary: 114 x 97 x 31 mm

Uruchomienie i obsługa

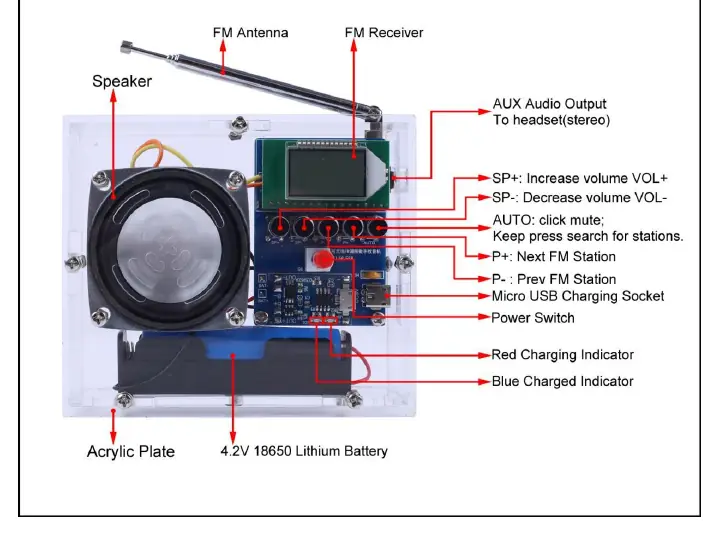

Po poprawnym montażu, urządzenie obsługuje się za pomocą przycisków na panelu przednim:

• Włącznik zasilania: Służy do włączania i wyłączania radia.
• Przycisk AUTO: Długie przytrzymanie uruchamia automatyczne skanowanie i zapisywanie stacji. Krótkie naciśnięcie włącza lub wyłącza funkcję wyciszenia (mute).
• Przyciski P+/P-: Służą do przełączania między zapisanymi stacjami radiowymi.
• Przyciski SP+/SP-: Regulacja głośności w zakresie V00-V30.

Urządzenie posiada również zaawansowane tryby konfiguracji, takie jak włączanie/wyłączanie pasma kampusowego oraz tryb oszczędzania energii (podświetlenie wyłączane po 20 sekundach), które aktywuje się poprzez przytrzymanie odpowiednich kombinacji przycisków przed włączeniem zasilania.

Bezpieczeństwo i konserwacja

Podczas montażu należy zachować szczególną ostrożność, aby nie dopuścić do zwarć. Należy używać narzędzi antystatycznych. Podczas ładowania akumulatora za pomocą portu micro USB, radio nie powinno być używane. Czerwona dioda LED sygnalizuje ładowanie, a niebieska pełne naładowanie. Należy zwracać uwagę na polaryzację akumulatora, gdyż odwrotne podłączenie może trwale uszkodzić układ elektroniczny.

Montaż

Zestaw wymaga umiejętności lutowania. Zaleca się użycie lutownicy o mocy poniżej 50W. Należy unikać zbyt długiego kontaktu grota z komponentami (maksymalnie 1 sekunda na punkt lutowniczy). Montaż należy przeprowadzać zgodnie z oznaczeniami na płytce PCB oraz dołączoną listą komponentów, zaczynając od elementów najbardziej złożonych.
