Ten dokument jest przewodnikiem montażu i obsługi zestawu DIY odbiornika radiowego FM Icstation 108.0MHz. Zestaw wymaga samodzielnego lutowania komponentów elektronicznych oraz montażu obudowy akrylowej. Przed przystąpieniem do pracy upewnij się, że posiadasz odpowiednie narzędzia i przestrzegasz zasad bezpieczeństwa.
Elementy zestawu
Zestaw zawiera wszystkie niezbędne komponenty elektroniczne, w tym moduł odbiornika FM, wzmacniacz mocy LM4863, głośnik, koszyk na akumulator 18650, elementy obudowy akrylowej oraz zestaw śrub i nakrętek. Pełna lista komponentów znajduje się w sekcji 5 instrukcji.
Wskazówki instalacyjne
- Przygotuj lutownicę (poniżej 50W), cynę z topnikiem, obcinaczki, ściągacz izolacji oraz śrubokręt.
- Podczas lutowania nie dotykaj komponentów grotem lutownicy dłużej niż 1 sekundę, aby uniknąć ich uszkodzenia.
- Zwracaj szczególną uwagę na polaryzację komponentów (np. kondensatory elektrolityczne).
- Unikaj zwarć na płytce PCB.
- Zaleca się stosowanie rękawic antystatycznych lub opasek uziemiających.
Procedura montażu

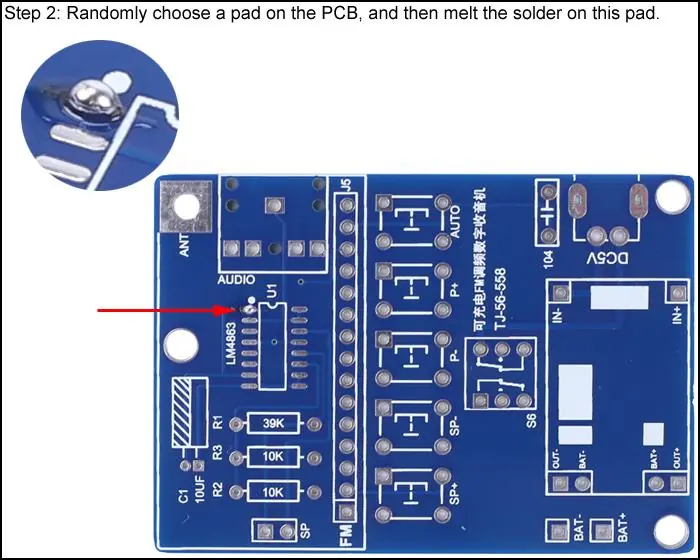

Montaż składa się z 33 kroków, obejmujących lutowanie komponentów SMD i przewlekanych na płytkę PCB, a następnie montaż mechaniczny w obudowie akrylowej. Kluczowe etapy to:

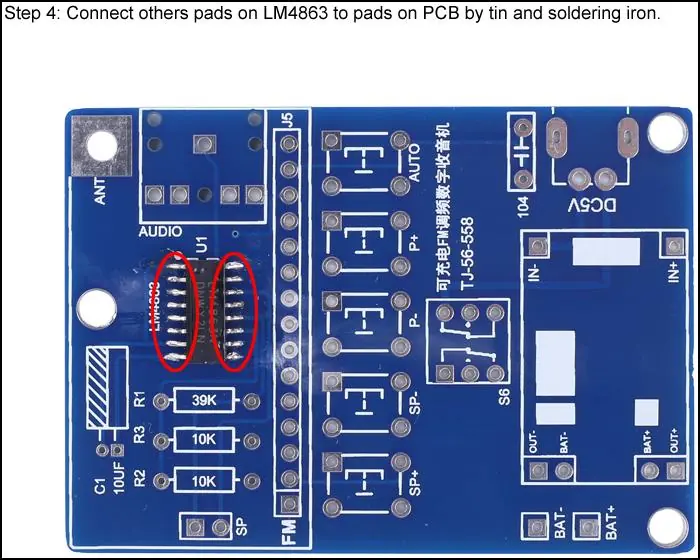

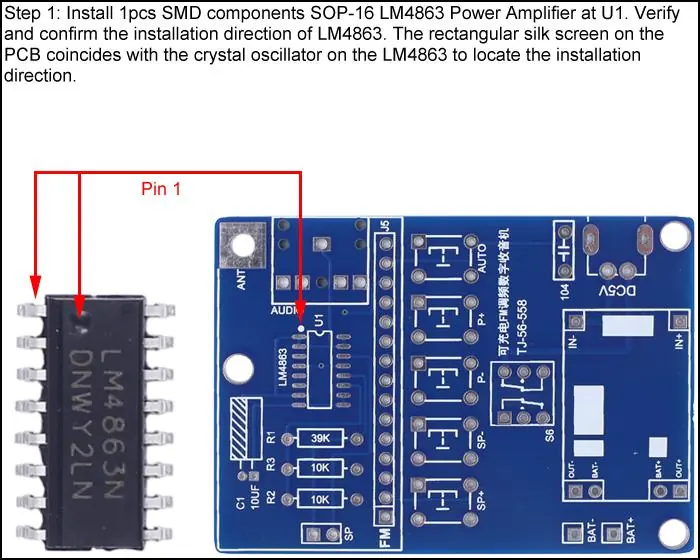

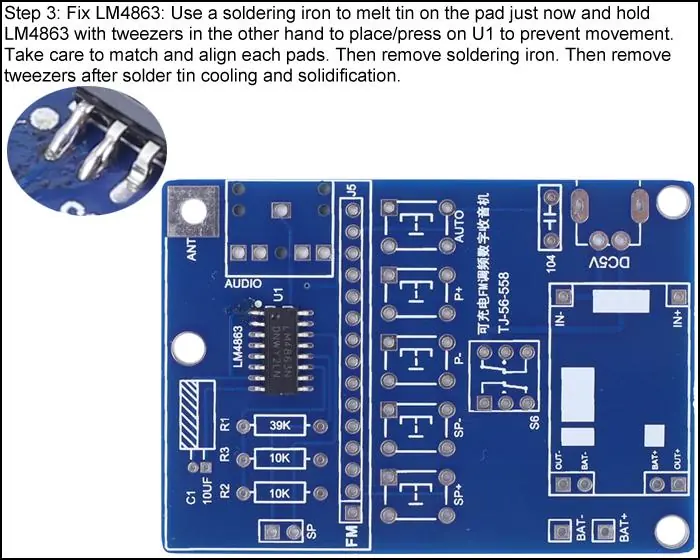

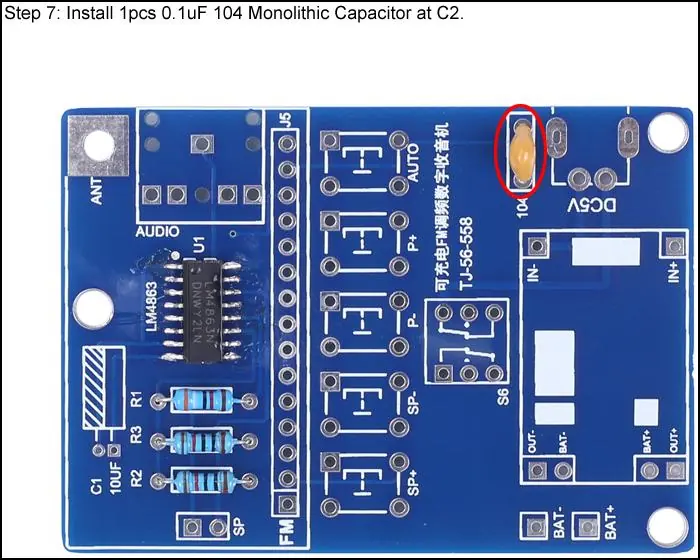

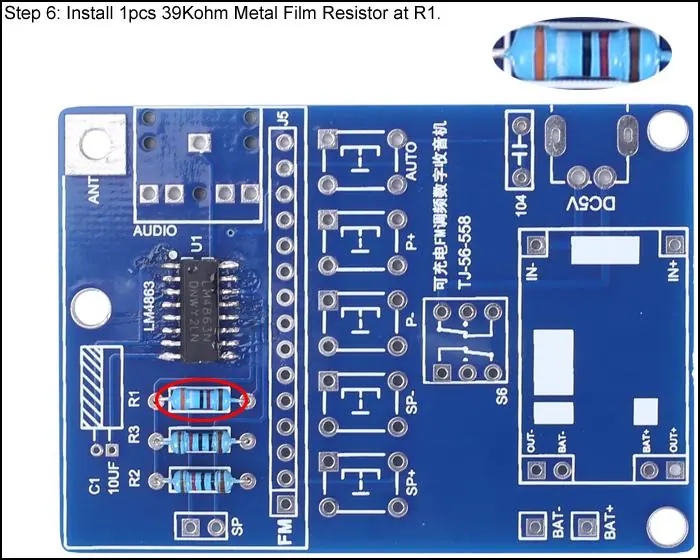

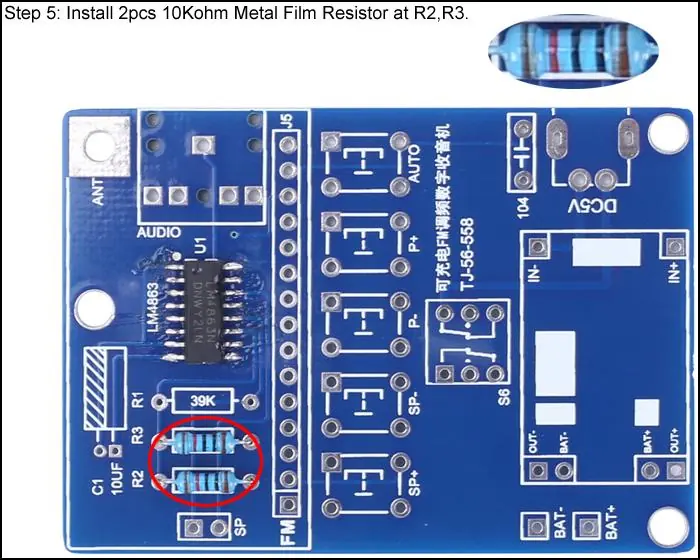

- Lutowanie wzmacniacza LM4863 (U1) oraz rezystorów i kondensatorów.

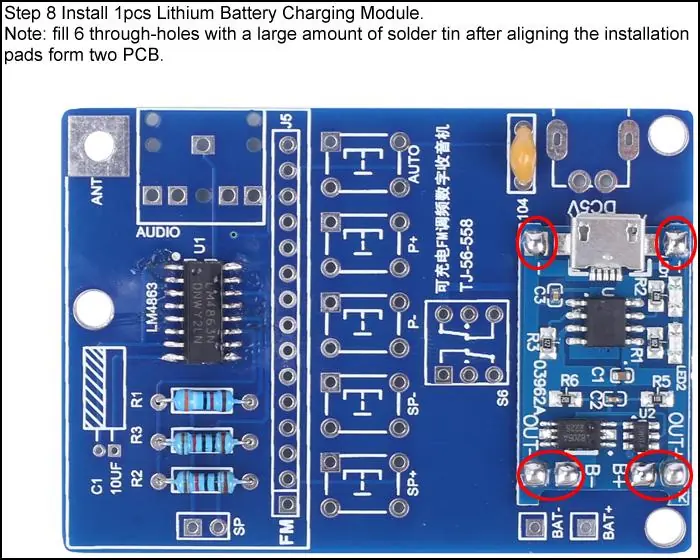

- Montaż modułu ładowania baterii, gniazda micro USB oraz gniazda audio.
- Instalacja przycisków sterujących oraz anteny FM.

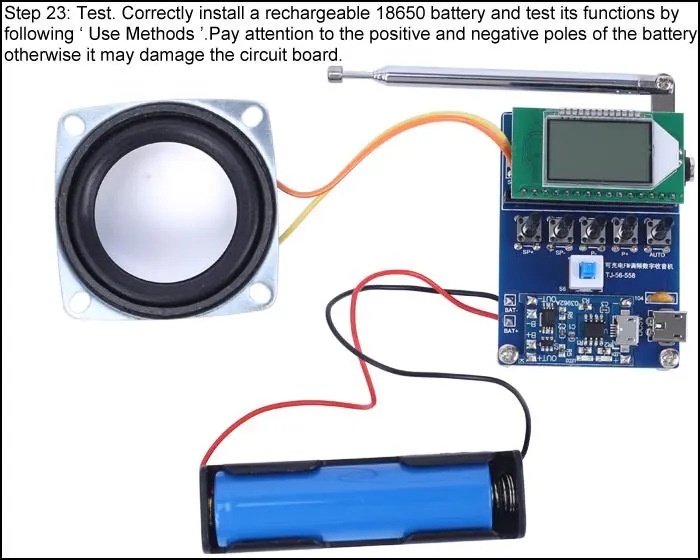

- Podłączenie głośnika i koszyka na baterię 18650.

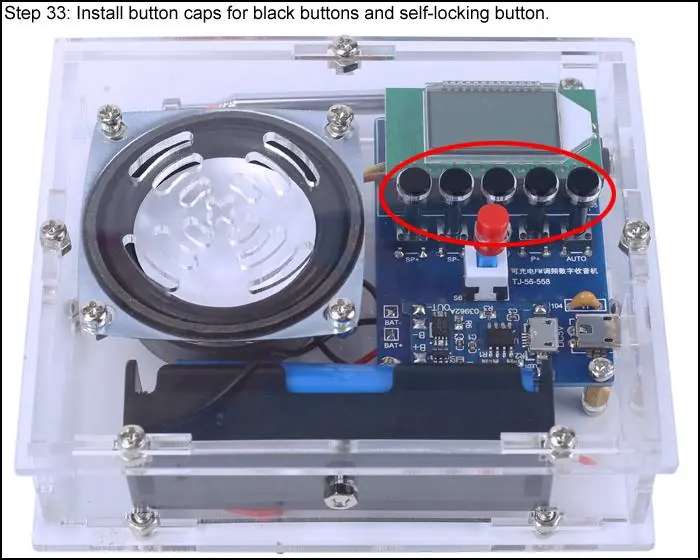

- Montaż płytki PCB w obudowie akrylowej przy użyciu dystansów i śrub.

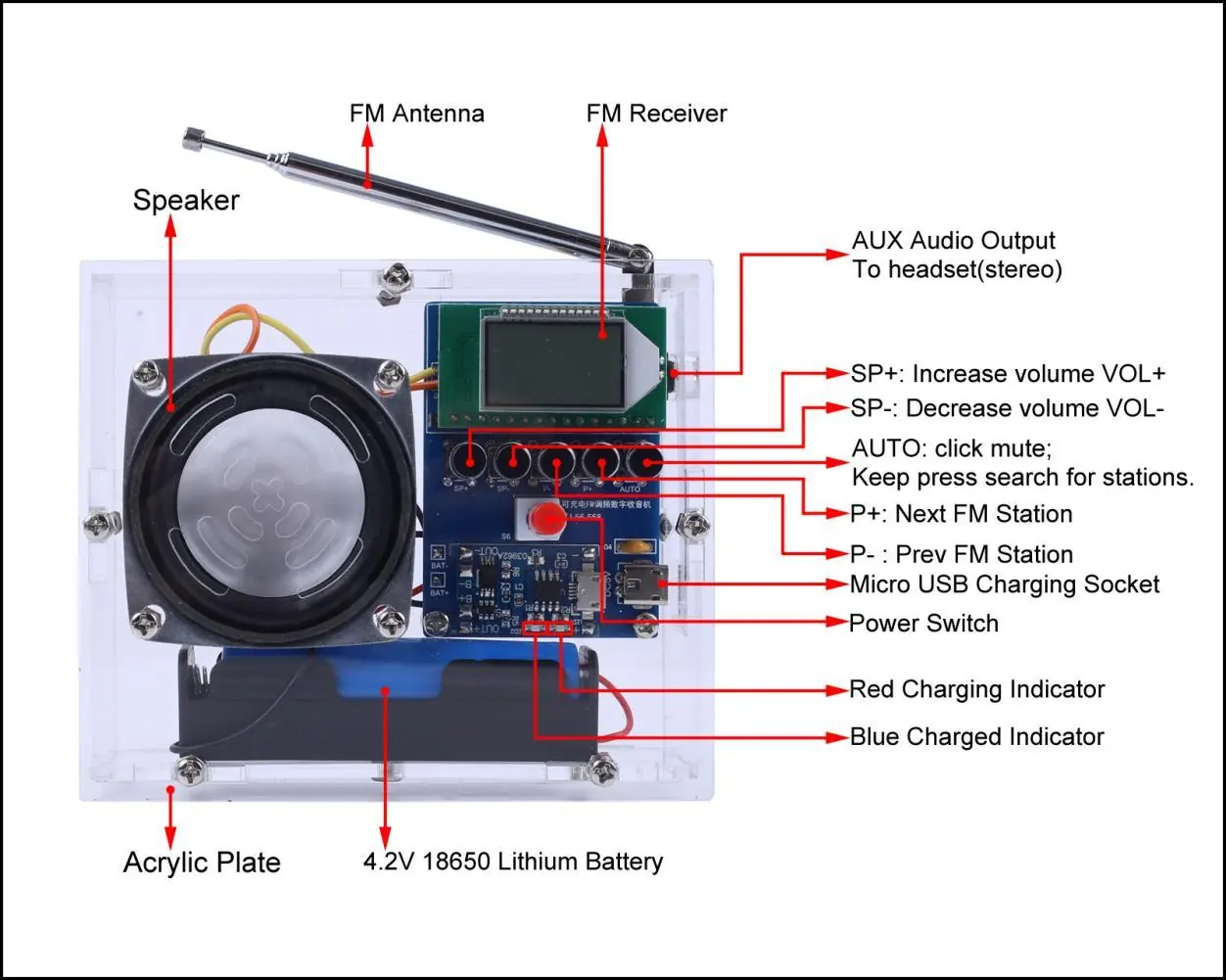

Obsługa urządzenia
- Włączanie/Wyłączanie: Użyj przełącznika zasilania.
- Wyszukiwanie stacji: Przytrzymaj przycisk AUTO, aby automatycznie wyszukać i zapisać stacje.
- Wyciszanie: Krótkie naciśnięcie przycisku AUTO.
- Zmiana stacji: Użyj przycisków P+ oraz P-.
- Regulacja głośności: Użyj przycisków SP+ oraz SP- (zakres V00-V30).
- Ładowanie: Czerwona dioda oznacza ładowanie, niebieska oznacza pełne naładowanie. Radio nie działa podczas ładowania.
Ustawienia zaawansowane
- Pasmo Campus Broadcasting: Przytrzymaj SP+ i SP- przed włączeniem zasilania. C1 oznacza włączone, C0 wyłączone.
- Podświetlenie: Przytrzymaj P+ i P- przed włączeniem zasilania. B1 oznacza włączone na stałe, B0 oznacza wyłączanie po 20 sekundach.
Informacje o producencie
ICStation
Praktyczna pomoc
Typowe problemy
Jest to normalne zachowanie urządzenia; radio nie może być używane w trakcie ładowania akumulatora.
Głośnik modułu jest automatycznie wyłączany po podłączeniu słuchawek do gniazda audio.
Upewnij się, że grot lutownicy nie dotyka komponentów dłużej niż 1 sekundę.
Przed użyciem
- Sprawdź poprawność polaryzacji akumulatora 18650 (czerwony przewód do BAT+).
- Upewnij się, że wszystkie połączenia lutowane są poprawne i nie ma zwarć.
- Sprawdź, czy wszystkie śruby obudowy są dokręcone.
- Upewnij się, że antena jest poprawnie zamontowana i przylutowana.
Parametry w praktyce
- Napięcie pracy
- DC 3.0V-5.0V (zasilanie z akumulatora 18650).
- Moc wyjściowa
- 5W, co zapewnia wystarczającą głośność dla wbudowanego głośnika.
- Zakres częstotliwości
- 76.0MHz-108.0MHz (zależnie od ustawienia pasma Campus Broadcasting).
Ilustracje i schematy

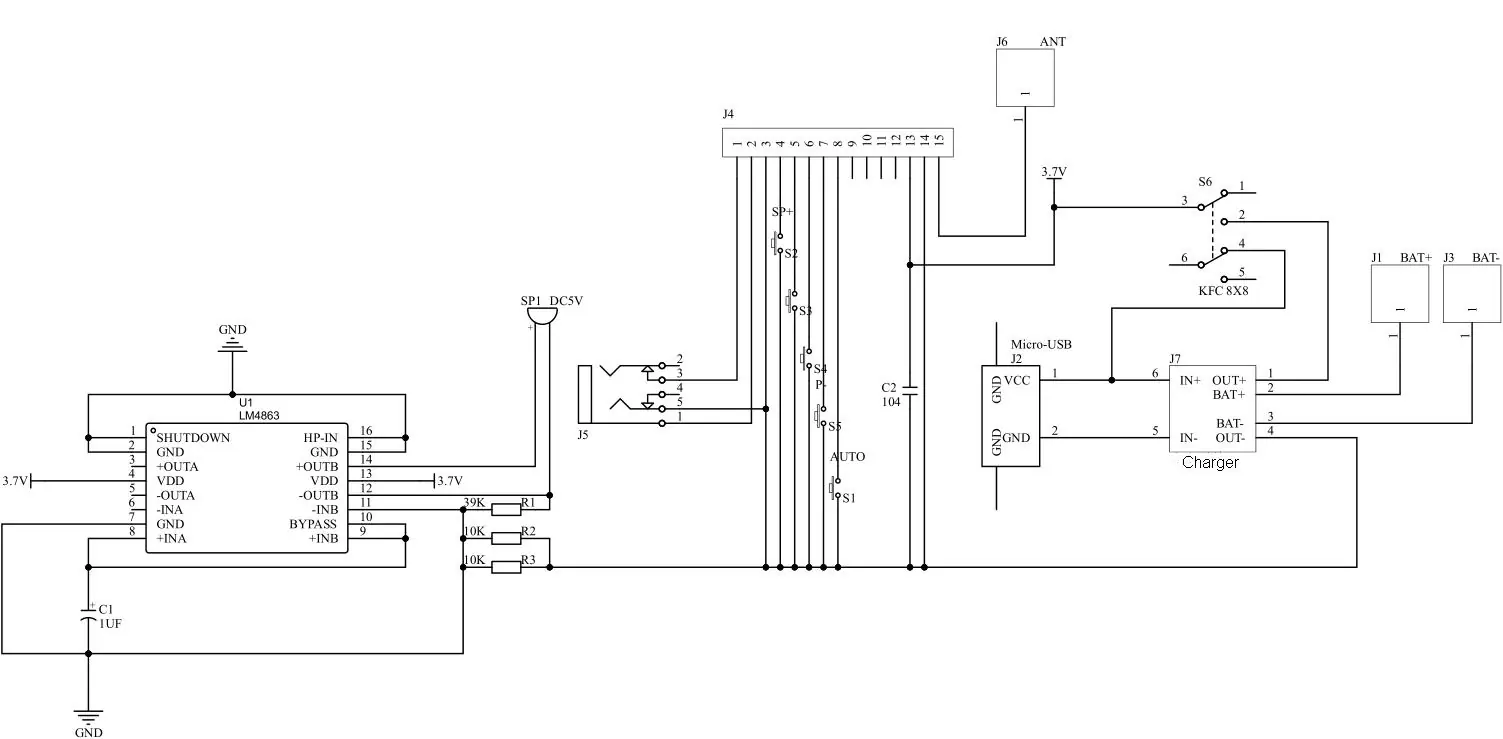

- Schemat przedstawia połączenia między modułem odbiornika FM, wzmacniaczem LM4863, przyciskami sterującymi oraz gniazdami zasilania i audio.
- Wskazuje punkty lutownicze dla anteny (ANT) oraz zasilania bateryjnego (BAT+, BAT-).
Zgodność modelu
- Wymaga akumulatora 18650 (brak w zestawie).
- Obsługuje słuchawki stereo przez gniazdo 3.5mm.
