Instrukcja demontażu iPod Touch 1. generacji
Szczegółowy przewodnik po demontażu i budowie wewnętrznej odtwarzacza iPod Touch 1. generacji. Dowiedz się, jakich narzędzi użyć, jak otworzyć obudowę oraz jak zdemontować baterię, płytę główną i wyświetlacz.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja przedstawia proces demontażu iPod Touch 1. generacji, identyfikację komponentów wewnętrznych oraz listę niezbędnych narzędzi. str. 1, 2
Najważniejsze czynności
- Otwieranie obudowy str. 6
- Demontaż wyświetlacza str. 14
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary baterii | 54.0 x 64.1 x 2.8 mm | Wymiary fizyczne baterii | str. 8 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Narzędzia str. 2
- Demontaż str. 6, 7, 8, 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Dokument opisuje proces demontażu odtwarzacza iPod Touch 1. generacji. Zawiera listę niezbędnych narzędzi oraz instrukcje krok po kroku dotyczące otwierania obudowy i wyjmowania kluczowych podzespołów. Instrukcja służy celom serwisowym i edukacyjnym.
Narzędzia
- Metalowy spudger
- Śrubokręt Phillips #00
- Plastikowy spudger
Proces demontażu

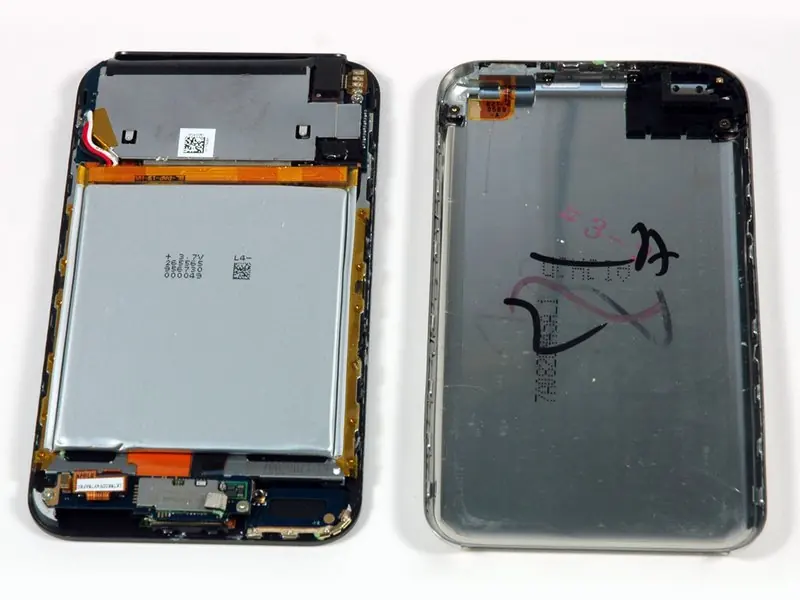

Otwieranie obudowy
Aby otworzyć urządzenie, należy użyć metalowego spudgera, aby delikatnie zwolnić metalowe zatrzaski znajdujące się wzdłuż boków obudowy. Należy zachować ostrożność, aby nie uszkodzić komponentów.

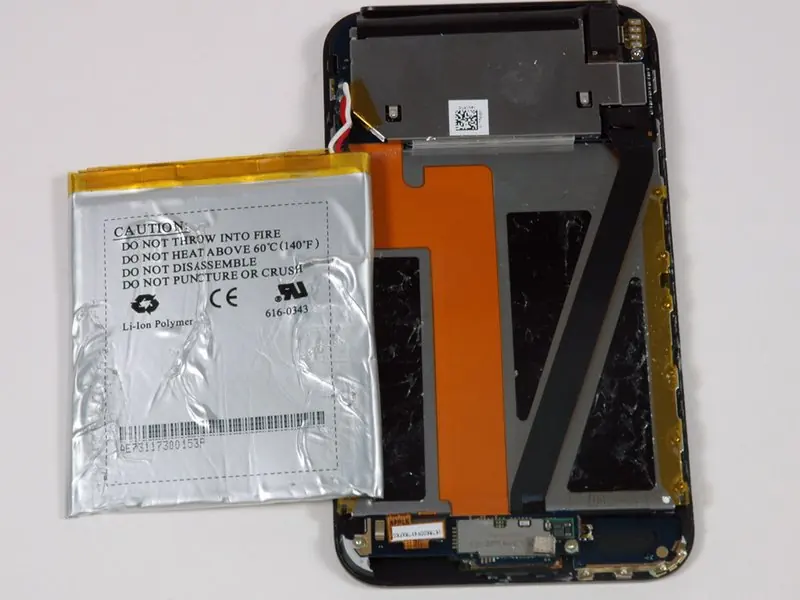

Bateria
Bateria jest przylutowana bezpośrednio do płyty głównej. Jest to element płaski i cienki. Należy zachować szczególną ostrożność podczas pracy w jej pobliżu.

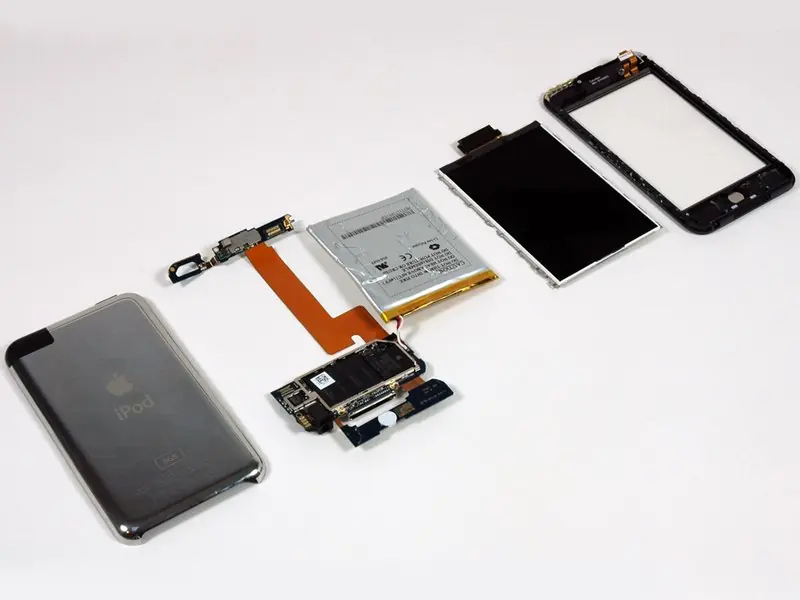

Wyświetlacz
Wyświetlacz jest mocowany do przedniej ramki za pomocą 16 śrub Phillips #00. Taka konstrukcja ułatwia jego demontaż w porównaniu do modeli, w których wyświetlacz jest wklejony.
Płyta główna

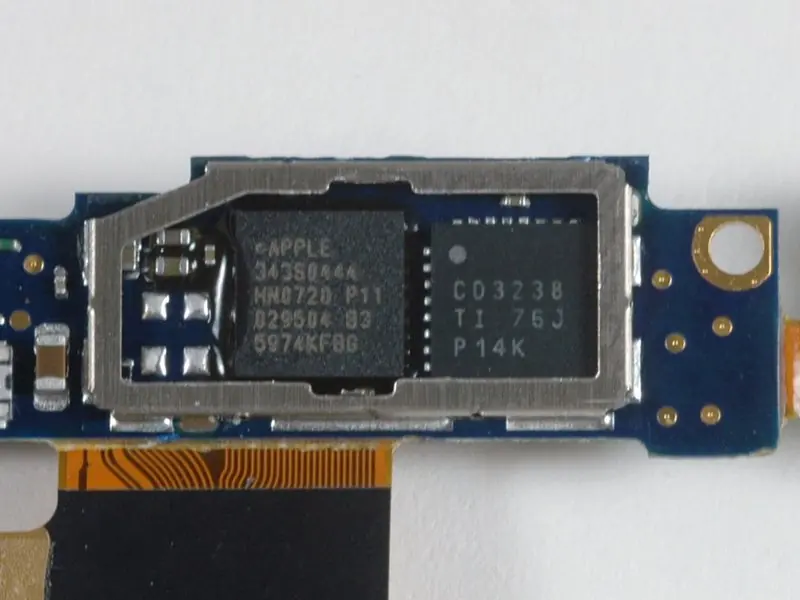

Płyta główna zawiera procesor ARM, pamięć flash Toshiba, układ audio Wolfson oraz układ WLAN Marvell. Komponenty są ciasno upakowane.
Montaż
Aby złożyć urządzenie, należy wykonać wszystkie kroki demontażu w odwrotnej kolejności.
Praktyczna pomoc
Typowe problemy
Użyj metalowego spudgera, aby delikatnie zwolnić metalowe zatrzaski wzdłuż boków urządzenia.
Wyświetlacz jest przykręcony 16 śrubami Phillips #00 do przedniej ramki, co ułatwia jego demontaż.
Przed użyciem
- Przygotuj metalowy spudger
- Przygotuj śrubokręt Phillips #00
- Przygotuj plastikowy spudger
- Pracuj na czystej i oświetlonej powierzchni
