Instrukcja montażu drzwi przesuwnych IKEA PAX
Kompletny przewodnik montażu i regulacji drzwi przesuwnych do szafy IKEA PAX. Dowiedz się, jak poprawnie zainstalować szyny, zamontować rolki i wyregulować drzwi, aby działały płynnie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowy proces montażu drzwi przesuwnych do szafy IKEA PAX, w tym instalację szyn, montaż rolek oraz końcową regulację ustawienia drzwi. str. 1, 36
Najważniejsze czynności
- Montaż szyn prowadzących str. 8, 9, 10
- Montaż rolek na drzwiach str. 11, 12, 13
- Regulacja drzwi str. 35, 36
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja przedstawia proces montażu drzwi przesuwnych do szafy IKEA PAX. Montaż wymaga użycia podstawowych narzędzi i zaleca się wykonywanie go w dwie osoby dla zapewnienia bezpieczeństwa i precyzji.
Przygotowanie do montażu
Przed rozpoczęciem upewnij się, że posiadasz wszystkie niezbędne narzędzia:
- Śrubokręt krzyżakowy
- Poziomica
- Drabina
- Klucz imbusowy (dołączony do zestawu)

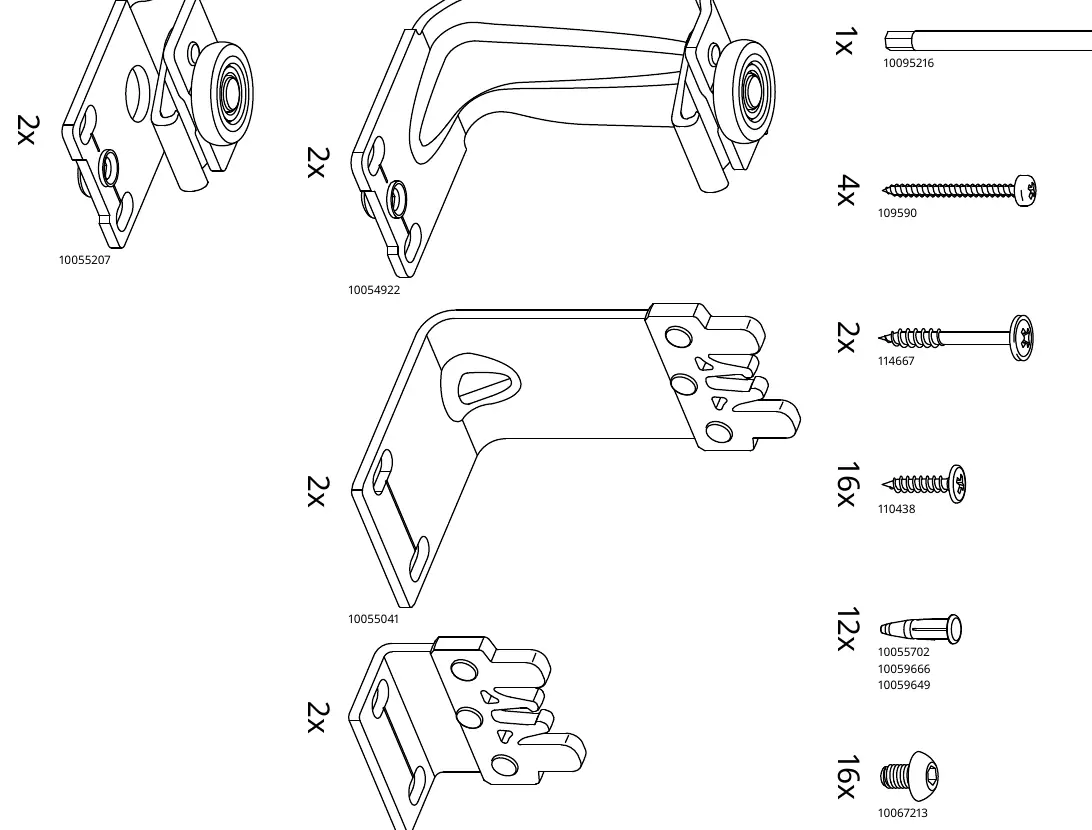

Sprawdź zawartość opakowania zgodnie z listą części na stronie 3, aby upewnić się, że posiadasz wszystkie wymagane śruby, rolki i szyny.
Montaż szyn i prowadnic
Montaż rozpoczyna się od przykręcenia szyn prowadzących do korpusu szafy. Upewnij się, że szyny są wypoziomowane, co jest kluczowe dla płynnego działania drzwi. Użyj odpowiednich śrub zgodnie z ilustracjami na stronach 8-10.
Montaż drzwi

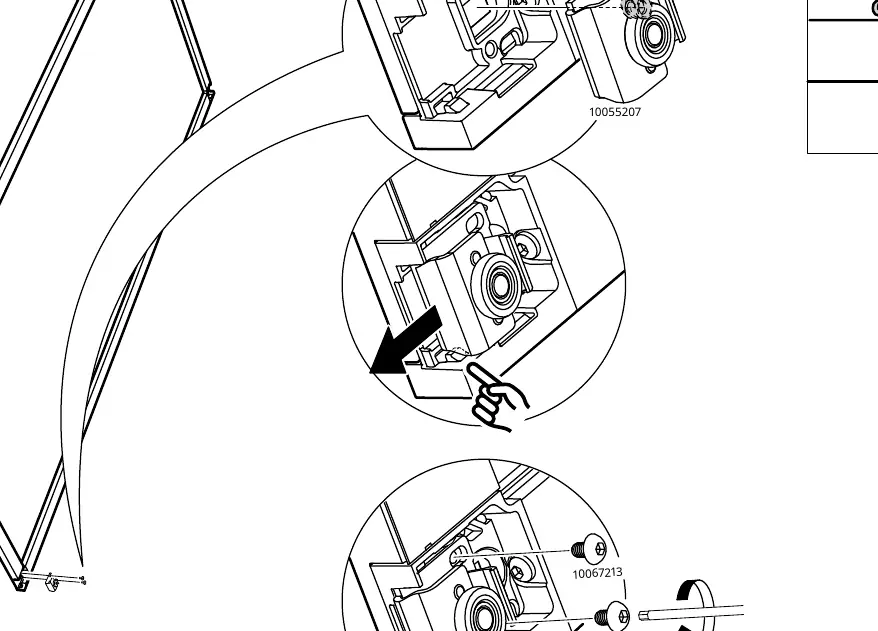

Mechanizmy rolek należy zamontować na panelach drzwiowych przed ich zawieszeniem. Postępuj zgodnie z krokami na stronach 11-13, przykręcając elementy montażowe do paneli. Po przygotowaniu drzwi, zawieś je na szynach prowadzących, upewniając się, że rolki weszły w prowadnice (usłyszysz kliknięcie).
Regulacja drzwi

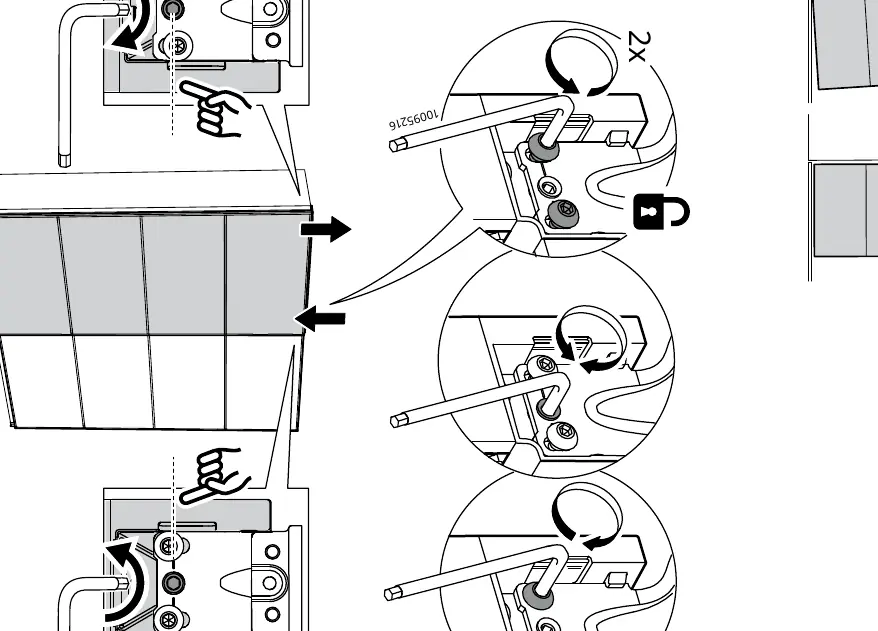

Po zawieszeniu drzwi konieczna może być ich regulacja, aby idealnie do siebie przylegały i płynnie się przesuwały. Użyj śrub regulacyjnych znajdujących się przy mechanizmach rolek (strony 35-36), aby wypoziomować drzwi i wyeliminować ewentualne szczeliny.
Informacje o producencie
IKEA
Praktyczna pomoc
Typowe problemy
Sprawdź, czy szyny są idealnie wypoziomowane i czy rolki są poprawnie osadzone w prowadnicach.
Użyj śrub regulacyjnych na mechanizmie rolek, aby skorygować wysokość i kąt nachylenia drzwi.
Przed użyciem
- Upewnij się, że szafa jest wypoziomowana przed montażem drzwi.
- Przygotuj narzędzia: śrubokręt, poziomicę i drabinę.
- Sprawdź, czy wszystkie elementy montażowe są kompletne.
- Wykonuj montaż w dwie osoby.
